۱.چکیده

دقت اندازه‌گیری پارامترهای الکتریکی، سنگ‌بنای ایمنی صنعتی، قابلیت اطمینان سیستم و مدیریت انرژی است. روش‌های اندازه‌گیری سنتی، به‌ویژه تکنیک‌های «پاسخ‌دهنده به میانگین» (Average-Responding)، برای شکل‌موج‌های سینوسی خالص طراحی شده بودند. با این حال، گسترش بارهای غیرخطی مانند درایوهای فرکانس متغیر (VFD)، منابع تغذیه سوئیچینگ (SMPS) و سیستم‌های روشنایی حالت جامد، اعوجاج هارمونیکی قابل‌توجهی را به سیستم‌های قدرت مدرن وارد کرده است. این مقاله به ارزیابی فنی مفهوم جذر میانگین مربعات (RMS) پرداخته و مولتی‌مترهای میانگین‌گیر را با ابزارهای True RMS مقایسه می‌کند. در این نوشتار، مبانی ریاضی RMS، تأثیر ضریب کرست (Crest Factor) و معادل حرارتی متالورژیکی سیگنال‌های AC تحلیل می‌شود. همچنین، پیامدهای صنعتی خطاهای اندازه‌گیری در عیب‌یابی و نگهداری پیشگیرانه بررسی شده و چارچوبی برای انتخاب ابزار مناسب در محیط‌های الکتریکی پیچیده ارائه می‌گردد.

۲. مقدمه

در دهه‌های نخستین مهندسی برق، توزیع توان با بارهای خطی مشخص می‌شد که در آن‌ها شکل‌موج جریان مستقیماً با شکل‌موج ولتاژ متناسب بود. در چنین سیستم‌هایی، سیگنال‌های AC عمدتاً سینوسی خالص بودند. در نتیجه، ابزارهای اندازه‌گیری برای یکسوسازی سیگنال AC، محاسبه مقدار میانگین و اعمال یک ثابت ریاضی (۱.۱۱) برای نمایش مقدار RMS طراحی شدند.

در چشم‌انداز صنعتی معاصر، ظهور الکترونیک قدرت ماهیت سیگنال‌های الکتریکی را به طور بنیادی تغییر داده است. فرآیندهای تبدیل توان (یکسوسازی، اینورتری و مدولاسیون پهنای پالس یا PWM) شکل‌موج‌های غیرسینوسی و تغییر شکل یافته ایجاد می‌کنند. برای این سیگنال‌ها، مولتی‌مترهای سنتی میانگین‌گیر می‌توانند خطاهایی بیش از ۴۰٪ ایجاد کنند. این اختلاف تنها یک عدم دقت عددی نیست؛ بلکه ریسکی بحرانی برای طول عمر تجهیزات، ایمنی آتش‌سوزی و بهره‌وری عملیاتی محسوب می‌شود. بنابراین، درک و به‌کارگیری اندازه‌گیری True RMS بیش از آنکه یک قابلیت جانبی باشد، یک ضرورت مهندسی است.

۳. مبانی تئوری و اصول بنیادی

۳.۱. مفهوم RMS (جذر میانگین مربعات)

مقدار RMS یک جریان متناوب (AC) به عنوان «مقدار موثر» تعریف می‌شود؛ یعنی معادل مقدار جریان مستقیمی (DC) که در صورت عبور از یک بار مقاومتی، همان مقدار حرارت (گرمای ژول) را تولید می‌کند.

از نظر ریاضی، برای یک تابع متناوب $v(t)$ با دوره تناوب $T$، مقدار RMS به صورت زیر تعریف می‌شود:
$$V_{rms} = \sqrt{\frac{1}{T} \int_{0}^{T} [v(t)]^2 dt}$$

این تعریف جهانی است و به شکل موج بستگی ندارد. این فرآیند شامل سه عملیات ریاضی متمایز است:
1.مربع‌سازی (Squaring): به توان دو رساندن مقادیر لحظه‌ای برای حذف قطبیت‌های منفی و لحاظ کردن توان تلفاتی ($P = I^2 R$).
2.میانگین‌گیری (Mean): محاسبه میانگین مقادیر مربع شده در یک سیکل کامل.
3.جذرگیری (Root): گرفتن ریشه دوم میانگین برای بازگرداندن مقدار به واحد اصلی (ولت یا آمپر).

۳.۲. مقایسه دستگاه‌های میانگین‌گیر و True RMS

اکثر مولتی‌مترهای ارزان‌قیمت از مدار **Average-Responding** استفاده می‌کنند. این دستگاه‌ها میانگین قدر مطلق سیگنال یکسوشده را محاسبه می‌کنند:
$$V_{avg} = \frac{1}{T} \int_{0}^{T} |v(t)| dt$$

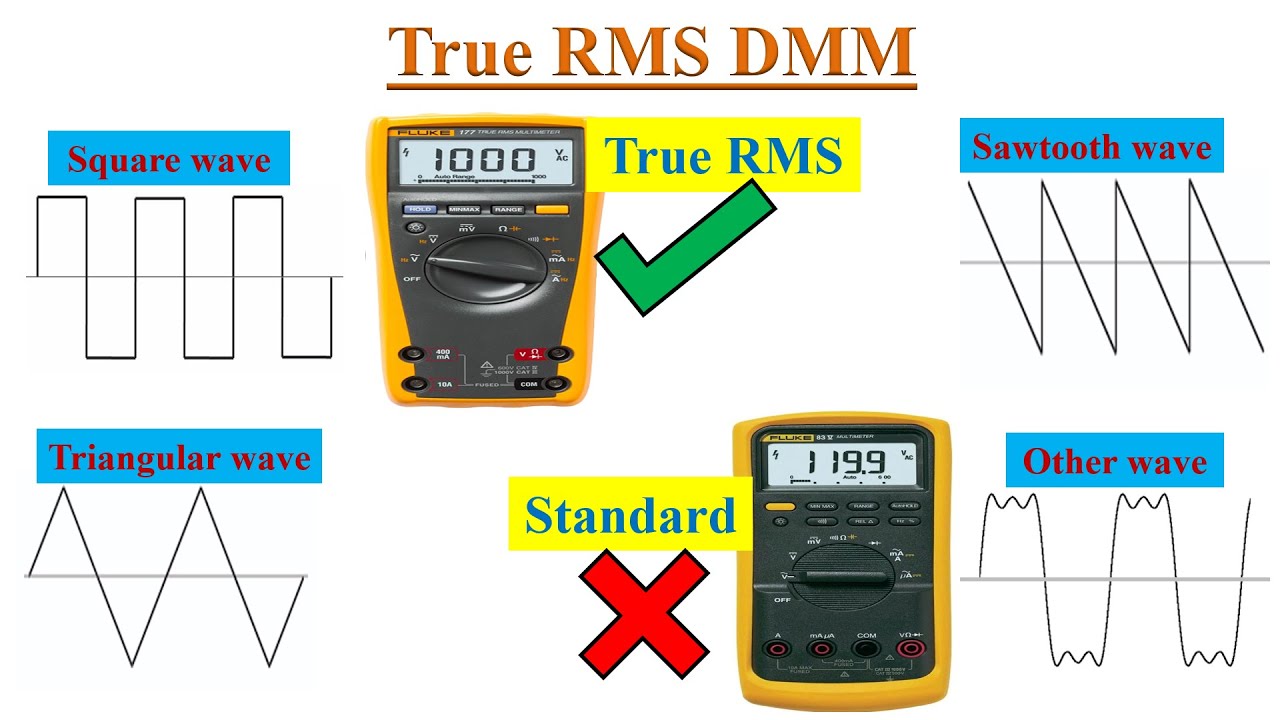

برای یک موج سینوسی خالص، نسبت بین مقدار RMS و مقدار میانگین (که به عنوان **ضریب فرم** شناخته می‌شود) دقیقاً ۱.۱۱ است. دستگاه‌های میانگین‌گیر $V_{avg}$ را اندازه‌گیری کرده، آن را در ۱.۱۱ ضرب می‌کنند و نتیجه را نمایش می‌دهند. اما برای موج‌های مربعی، مثلثی یا خروجی پالسی یک VFD، این عدد ثابت (۱.۱۱) از نظر ریاضی باطل است و منجر به قرائت اشتباه می‌شود.

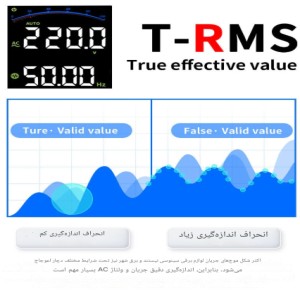

دستگاه‌های **True RMS** از مدارهای پیچیده داخلی (مبدل‌های آنالوگ RMS به DC یا نمونه‌برداری دیجیتال با سرعت بالا به همراه پردازش سیگنال دیجیتال - DSP) برای محاسبه انتگرال واقعی شکل‌موج استفاده می‌کنند که دقت را در هر شرایطی تضمین می‌کند.

۴. تکنولوژی‌های صنعتی و سیستم‌ها: تأثیر تغییر شکل موج

۴.۱. بارهای غیرخطی و هارمونیک‌ها

بار غیرخطی باری است که در آن جریان از شکل ولتاژ اعمال شده پیروی نمی‌کند. نمونه‌های رایج عبارتند از:
*   درایوهای فرکانس متغیر (VFD): از PWM برای کنترل سرعت موتور استفاده می‌کنند و شکل‌موج‌های سوئیچینگ با فرکانس بالا ایجاد می‌کنند.
*   منابع تغذیه سوئیچینگ (SMPS): در کامپیوترها و تجهیزات مخابراتی یافت می‌شوند و جریان را در پالس‌های کوتاه و با دامنه بالا می‌کشند.
*   بالاست‌های الکترونیکی و LEDها: از سوئیچینگ فرکانس بالا استفاده می‌کنند که هارمونیک‌ها را به هادی خنثی (نول) تزریق می‌کند.

این بارها باعث ایجاد **اعوجاج هارمونیکی کل (THD)** می‌شوند. هارمونیک‌ها مضارب صحیحی از فرکانس اصلی هستند. چون دستگاه‌های میانگین‌گیر نمی‌توانند این مولفه‌های فرکانس بالا را به درستی ادغام کنند، معمولاً مقداری کمتر از مقدار واقعی را نشان می‌دهند. این امر منجر به بارگذاری بیش از حد هادی‌ها می‌شود، در حالی که در یک مولتی‌متر معمولی همه چیز «ایمن» به نظر می‌رسد.

۵. متدولوژی: آنالیز عملکرد و شاخص‌های فنی

۵.۱. ضریب کرست (Crest Factor - CF)

ضریب کرست یک شاخص عملکردی حیاتی برای هر مولتی‌متر True RMS است. این ضریب به صورت نسبت مقدار پیک (اوج) به مقدار RMS تعریف می‌شود:
$$CF = \frac{V_{peak}}{V_{rms}}$$

*   برای یک موج سینوسی خالص، $CF = \sqrt{2} \approx 1.414$.
*   برای بارهای غیرخطی مانند SMPS، پالس‌های جریان می‌توانند $CF$ بین ۳.۰ تا ۵.۰ داشته باشند.

یک مولتی‌متر True RMS صنعتی باید حداکثر ضریب کرست قابل پشتیبانی را مشخص کند. اگر $CF$ سیگنال از توانایی دستگاه فراتر رود، تقویت‌کننده داخلی اشباع شده و قله‌های سیگنال را قطع می‌کند (Clipping) که منجر به نمایش عددی کمتر از واقعیت می‌شود.

۵.۲. پهنای باند فرکانسی (Bandwidth)

در حالی که RMS یک مقدار معادل DC است، دستگاه باید **پهنای باند** کافی برای ثبت مولفه‌های هارمونیکی سیگنال داشته باشد. اگر یک VFD با فرکانس ۸ کیلوهرتز سوئیچ کند، دستگاهی با پهنای باند ۱ کیلوهرتز، هارمونیک‌های فرکانس بالا را نادیده گرفته و در محاسبه انرژی حرارتی واقعی شکل‌موج شکست می‌خورد. مولتی‌مترهای حرفه‌ای True RMS معمولاً پهنای باندی بین ۲۰ تا ۱۰۰ کیلوهرتز ارائه می‌دهند.

۶. ارزیابی عملکرد: تحلیل خطای مقایسه‌ای

جدول زیر حاشیه خطای معمول هنگام استفاده از دستگاه میانگین‌گیر در شکل‌موج‌های غیرسینوسی را نشان می‌دهد (با فرض اینکه یک دستگاه True RMS کالیبره شده به عنوان مرجع استفاده شود):

نوع شکل موج مقدار True RMS قرائت دستگاه میانگین‌گیر خطای احتمالی (٪)

همانطور که مشاهده می‌شود، در کاربردهای VFD، یک دستگاه میانگین‌گیر ممکن است ولتاژ را تا ۴۰٪ کمتر از واقعیت تخمین بزند که می‌تواند مهندس را به نتیجه‌گیری اشتباه در مورد نقص درایو سوق دهد.

۷. کاربردهای صنعتی و نمونه‌های موردی

۷.۱. عیب‌یابی موتورها و سیستم‌های HVAC

در سیستم‌های مدرن تهویه مطبوع (HVAC)، از VFDها برای بهینه‌سازی جریان هوا استفاده می‌شود. هنگام اندازه‌گیری خروجی VFD، شکل‌موج مجموعه‌ای از پالس‌هاست. تکنسینی که از دستگاه معمولی استفاده می‌کند ممکن است در یک سیستم ۴۸۰ ولت، عدد ۳۸۰ ولت را بخواند. با تصور اینکه ولتاژ پایین است، ممکن است خروجی درایو را افزایش دهد که منجر به سوختن عایق موتور به دلیل استرس ولتاژ بیش از حد می‌شود.

۷.۲. کیفیت توان در مراکز داده (Data Centers)

مراکز داده تحت سلطه بارهای SMPS هستند. این بارها هارمونیک‌های مرتبه سوم (۱۵۰ هرتز) شدیدی تولید می‌کنند که در هادی خنثی (نول) سیستم‌های سه‌فاز جمع می‌شوند. اگر مدیر تاسیسات از یک کلمپ‌متر میانگین‌گیر برای چک کردن جریان نول استفاده کند، ممکن است عدد ۸۰ آمپر را ببیند و فرض کند کابل ۱۰۰ آمپری ایمن است. در حالی که مقدار True RMS واقعی ممکن است ۱۲۰ آمپر باشد که منجر به ذوب شدن عایق و آتش‌سوزی می‌شود.

۸. چالش‌ها، محدودیت‌ها و ملاحظات مهندسی

۸.۱. جفت‌شدگی AC در مقابل AC+DC

یک تمایز حیاتی در مولتی‌مترهای سطح بالا، توانایی اندازه‌گیری **AC+DC RMS** است. بسیاری از مولتی‌مترها مولفه DC را توسط یک خازن مسدود می‌کنند. با این حال، اگر شکل‌موج نامتقارن باشد (مانند سیگنال یکسوشده نیم‌موج)، شامل هر دو مولفه AC و DC است. دستگاهی که فقط "AC Coupled" باشد، آفست DC را نادیده گرفته و تصویر ناقصی از انرژی کل مدار ارائه می‌دهد.

۹. نتیجه‌گیری

انتقال از محیط‌های الکتریکی خطی به غیرخطی، اندازه‌گیری‌های میانگین‌گیر را برای کاربردهای صنعتی منسوخ کرده است. قابلیت True RMS تنها روش فنی معتبر برای تعیین دقیق استرس حرارتی و الکتریکی بر سیستم‌های قدرت مدرن است.

نکات کلیدی برای مهندسان:

1.معادل حرارتی: RMS اساساً در مورد اثر گرمایشی جریان است.
2.آگاهی هارمونیکی: بارهای غیرخطی شکل‌موج‌ها را تغییر می‌دهند و ضرایب ۱.۱۱ را باطل می‌کنند.
3.اهمیت ضریب کرست: اطمینان حاصل کنید که دستگاه می‌تواند نسبت پیک به RMS بار مورد نظر را تحمل کند.
4.ایمنی در اولویت: قرائت‌های نادرست منجر به بارگذاری بیش از حد نول و خرابی موتورها می‌شود.

برای هر متخصص مهندسی که در نگهداری، طراحی یا عیب‌یابی فعالیت می‌کند، یک مولتی‌متر True RMS یک «آپشن انتخابی» نیست، بلکه یک الزام بنیادی برای تضمین ایمنی و کارایی زیرساخت‌های صنعتی مدرن است.
