بررسی نقش استراتژیک فانکشن ژنراتور در آنالیز پاسخ مدار و متدولوژی‌های تست الکترونیک

مقدمه

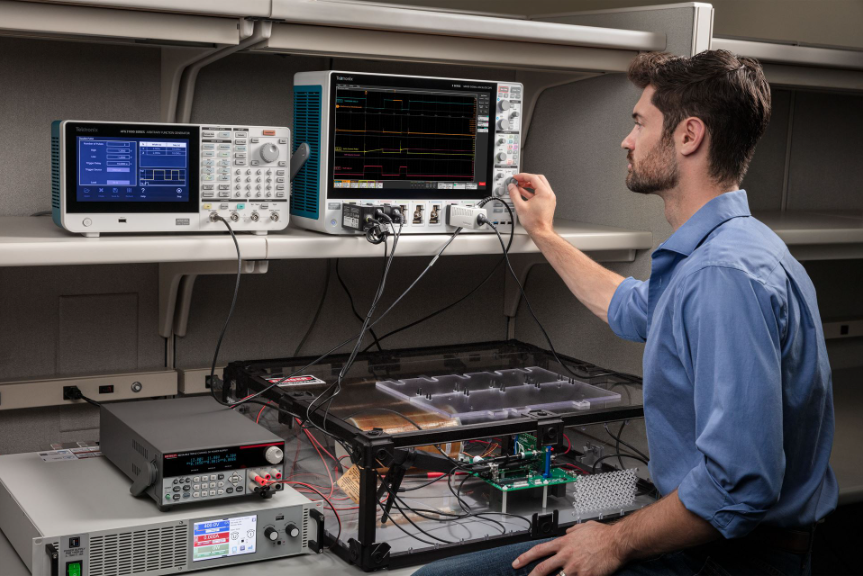

در اکوسیستم ابزاردقیق و اندازه‌گیری، اگر اسیلوسکوپ به عنوان ابزار اصلی پایش و مشاهده سیگنال در نظر گرفته شود، «فانکشن ژنراتور» (Function Generator) بدون شک مرجع اصلی تحریک (Excitation Source) و محرک مدار است. فرآیند تحلیل رفتار دینامیکی یک مدار بدون اعمال سیگنال ورودی استاندارد، عملاً غیرممکن است؛ چرا که اسیلوسکوپ تنها بازتاب‌دهنده واکنش مدار به محرک‌های خارجی است و در غیاب یک سیگنال مرجع، امکان استخراج پارامترهای کلیدی مدار وجود نخواهد داشت.
علی‌رغم اهمیت حیاتی این ابزار، در بسیاری از محیط‌های توسعه‌ای و آزمایشگاه‌های نیمه‌حرفه‌ای، تمرکز اصلی بر تجهیزات پایش (مانند مولتی‌متر و اسیلوسکوپ) معطوف شده و پتانسیل‌های عملیاتی مولدهای سیگنال نادیده گرفته می‌شود. این در حالی است که بدون بهره‌گیری از یک منبع سیگنال دقیق، فرآیند عیب‌یابی (Troubleshooting) و کالیبراسیون با محدودیت‌های جدی مواجه خواهد بود.
فانکشن ژنراتورهای مدرن با بهره‌گیری از تکنولوژی سنتز دیجیتال مستقیم (DDS)، از دستگاه‌های آنالوگ حجیم به ابزارهایی با دقت فرکانسی بالا، پایداری فاز و قابلیت‌های برنامه‌ریزی پیچیده تبدیل شده‌اند. این تجهیزات قادرند طیف گسترده‌ای از سیگنال‌ها را از امواج سینوسی با کمترین اعوجاج هارمونیک (THD) برای تست سیستم‌های صوتی Hi-Fi، تا پالس‌هایی با لبه‌های سریع (Fast Rise Time) جهت ارزیابی یکپارچگی سیگنال در مدارهای منطقی تولید کنند.
این مقاله با رویکردی فنی به بررسی ۵ کاربرد استراتژیک فانکشن ژنراتور در پروژه‌های مهندسی پرداخته و نحوه پیاده‌سازی متدولوژی‌های تست، آنالیز پاسخ فرکانسی و معیارهای انتخاب تجهیزات متناسب با نیازهای آزمایشگاهی را مورد واکاوی قرار می‌دهد.

۱. تست و عیب‌یابی حرفه‌ای آمپلی‌فایرهای صوتی (Audio Amplifier Analysis)

ساخت آمپلی‌فایر، از مدل‌های ساده با چیپ LM386 گرفته تا هیولاهای ترانزیستوری کلاس AB یا D، یکی از محبوب‌ترین پروژه‌های الکترونیک است. اما چالش اصلی زمانی شروع می‌شود که مدار را ساختید و صدا پخش می‌شود، اما کیفیت آن چیزی نیست که انتظار داشتید. "گوش" انسان ابزار خوبی برای لذت بردن از موسیقی است، اما ابزار افتضاحی برای اندازه‌گیری فنی است.

الف) تشخیص اعوجاج (Distortion) و کلیپینگ

وقتی صدای آمپلی‌فایر در ولوم‌های بالا خش‌دار می‌شود، یعنی سیگنال دچار اعوجاج شده است. برای دیدن این پدیده:

1. تنظیم ژنراتور: فانکشن ژنراتور را روی موج سینوسی (Sine Wave) تنظیم کنید. فرکانس را روی ۱ کیلوهرتز (1kHz) قرار دهید (این استاندارد جهانی تست صوت است). دامنه ولتاژ (Amplitude) را ابتدا روی ۱۰۰ میلی‌ولت بگذارید.
2. اتصال: پروب خروجی ژنراتور را به ورودی صدا (AUX In) آمپلی‌فایر وصل کنید.
3. مشاهده: پروب اسیلوسکوپ را به خروجی اسپیکر وصل کنید (بدون اتصال اسپیکر واقعی، بهتر است از یک مقاومت وات‌بالا به عنوان بار مصنوعی یا Dummy Load استفاده کنید تا گوشتان کر نشود!).
4. تحلیل: ولتاژ ژنراتور را کم‌کم زیاد کنید. در اسیلوسکوپ می‌بینید که موج سینوسی بزرگتر می‌شود. درست در لحظه‌ای که قله‌های موج (پایین یا بالا) صاف می‌شوند، مدار وارد ناحیه Clipping شده است.
   • نتیجه: اگر موج زودتر از حد انتظار کلیپ شود، یعنی ولتاژ تغذیه کافی نیست یا نقطه کار ترانزیستورها (Bias) اشتباه تنظیم شده است.

ب) تست پهنای باند و پاسخ فرکانسی (Frequnecy Response)

یک آمپلی‌فایر خوب باید تمام فرکانس‌های شنیداری (۲۰ هرتز تا ۲۰ کیلوهرتز) را با دامنه یکسان تقویت کند.

• از قابلیت Sweep (جاروب) در فانکشن ژنراتور استفاده کنید.
• تنظیم کنید که دستگاه در مدت ۵ ثانیه، فرکانس را از ۲۰Hz تا ۲۰kHz تغییر دهد.
• روی اسیلوسکوپ نگاه کنید؛ اگر دامنه موج در فرکانس‌های پایین (مثلاً ۵۰ هرتز) افت کرد، یعنی خازن‌های کوپلاژ ورودی شما ظرفیت کمی دارند و صدای Bass ضعیف خواهد بود. اگر در فرکانس‌های بالا (مثلاً ۱۵kHz) افت کرد، یعنی آمپلی‌فایر توانایی پخش صداهای زیر (Treble) را ندارد.

۲. شبیه‌سازی سنسورها: نجات‌دهنده برنامه‌نویسان امبدد

فرض کنید در حال توسعه یک پروژه با آردوینو یا STM32 هستید. پروژه شما قرار است دمای کوره را کنترل کند یا سرعت باد را با یک سنسور توربینی بخواند. اما مشکل اینجاست: کوره هنوز ساخته نشده و بادی هم نمی‌وزد! آیا باید پروژه را متوقف کنید؟ خیر. فانکشن ژنراتور نقش "سنسور مجازی" را بازی می‌کند.

الف) شبیه‌سازی سنسورهای آنالوگ

بسیاری از سنسورها (مثل سنسور فشار، نور LDR، یا دمای LM35) خروجی ولتاژ متغیر دارند.

• روش کار: خروجی ژنراتور را به پین ADC میکروکنترلر وصل کنید.
• فرکانس را بسیار پایین (مثلاً ۰.۱ هرتز) بگذارید و شکل موج را روی مثلثی (Triangle) یا Ramp تنظیم کنید.
• ولتاژ به ارامی بالا و پایین می‌رود. حالا می‌توانید در سریال مانیتور آردوینو چک کنید که آیا کد شما تغییرات دما/فشار را درست پردازش می‌کند؟ آیا وقتی ولتاژ از حد مجاز گذشت، آلارم فعال می‌شود؟

ب) شبیه‌سازی پالس‌شمارها و انکودرها

سنسورهایی مثل فلومتر آب (Flowmeter) یا انکودر موتور، خروجی پالس دیجیتال دارند. نوشتن کد برای خواندن این پالس‌ها با استفاده از وقفه (Interrupt) می‌تواند چالش‌برانگیز باشد.

• روش کار: ژنراتور را روی موج مربعی (Square) تنظیم کنید. سطح ولتاژ را روی ۳.۳ یا ۵ ولت (متناسب با میکروکنترلر) تنظیم کنید (از قابلیت Offset استفاده کنید تا ولتاژ منفی نداشته باشید).
• حالا می‌توانید فرکانس را از ۱ هرتز تا ۱۰۰ کیلوهرتز تغییر دهید. با این کار می‌توانید تست کنید که آیا میکروکنترلر شما در سرعت‌های بالا پالس‌ها را "گم" می‌کند یا خیر. این تست برای اطمینان از بهینگی کدهای ISR (روتین وقفه) حیاتی است.

۳. کنترل موتورها و دیمرها با تکنیک PWM (بدون کدنویسی)

در بسیاری از پروژه‌های رباتیک و اتوماسیون، قبل از اینکه مغز متفکر (میکروکنترلر) را به بازوهای اجرایی (موتورها و ماسفت‌ها) وصل کنید، باید مطمئن شوید که بخش قدرت سالم است. اگر درایور موتور L298 یا ماسفت‌های قدرت شما اتصال کوتاه باشند، به محض اتصال به میکروکنترلر، آن را می‌سوزانند.

الف) تست درایور موتور و دیمر LED

فانکشن ژنراتور می‌تواند یک سیگنال PWM (مدولاسیون عرض پالس) بسیار دقیق تولید کند.

1. شکل موج را روی مربعی تنظیم کنید.
2. فرکانس را روی مقداری مناسب (مثلاً ۱ کیلوهرتز برای موتور DC یا ۱۰ کیلوهرتز برای LED) بگذارید.
3. پارامتر Duty Cycle را پیدا کنید. این پارامتر تعیین می‌کند چند درصد از زمان، سیگنال روشن است.
4. خروجی را به گیت ماسفت یا پایه Enable درایور وصل کنید.
5. با تغییر دستی Duty Cycle از ۰٪ تا ۱۰۰٪، باید ببینید که سرعت موتور یا نور لامپ به نرمی کم و زیاد می‌شود. اگر موتور پرش دارد یا ماسفت داغ می‌کند، قبل از اتصال به آردوینو مشکل سخت‌افزاری را حل کنید.

ب) کالیبراسیون دقیق سروو موتورها

سروو موتورها با پهنای پالس (Pulse Width) کنترل می‌شوند (معمولاً ۱ تا ۲ میلی‌ثانیه در فرکانس ۵۰ هرتز).

• تنظیم دقیق این زمان‌ها در کدنویسی ممکن است دشوار باشد. با فانکشن ژنراتور، می‌توانید دقیقاً پالس ۱.۵ میلی‌ثانیه را تولید کنید و ببینید آیا سروو دقیقاً در وسط (۹۰ درجه) قرار می‌گیرد؟ این کار برای پیدا کردن محدوده حرکتی واقعی (Min و Max) سروو موتورهای ارزان قیمت چینی بسیار کاربردی است.

۴. تحلیل فیلترها و مدارهای مخابراتی (RF & Filters)

الکترونیک فقط روشن و خاموش کردن نیست؛ گاهی حذف کردن فرکانس‌های مزاحم (نویز) مهم‌ترین بخش کار است. فیلترهای پایین‌گذر (Low Pass)، بالاگذر (High Pass) و میان‌گذر (Band Pass) برای همین ساخته می‌شوند. اما آیا فیلتری که طراحی کرده‌اید در عمل هم درست کار می‌کند؟

پیدا کردن فرکانس قطع (Cut-off Frequency)

فرکانس قطع جایی است که فیلتر شروع به تضعیف سیگنال می‌کند (معمولاً جایی که دامنه به ۷۰٪ یا -3dB می‌رسد).

• تست عملی: ورودی فیلتر را به ژنراتور و خروجی آن را به اسیلوسکوپ وصل کنید.
• فرکانس را از مقدار کم شروع کرده و زیاد کنید.
• در فیلتر پایین‌گذر، تا یک جایی دامنه خروجی ثابت است، اما ناگهان شروع به کم شدن می‌کند. پیدا کردن دقیق این نقطه با محاسبات کاغذی به دلیل تلورانس قطعات (خطای خازن و مقاومت) دقیق نیست، اما فانکشن ژنراتور واقعیت مدار را به شما نشان می‌دهد.

رزونانس در مدارهای LC

اگر به ساخت فرستنده/گیرنده رادیویی علاقه دارید، پیدا کردن فرکانس رزونانس سلف و خازن حیاتی است. با اتصال مدار تانک (LC) به ژنراتور و تغییر فرکانس، نقطه‌ای را خواهید یافت که ولتاژ در آن ماکزیمم (یا در برخی آرایش‌ها مینیمم) می‌شود. این همان فرکانس کاری مدار مخابراتی شماست.

۵. عیب‌یابی جادویی با تکنیک "تزریق سیگنال" (Signal Injection)

این تکنیک سلاح مخفی تعمیرکاران حرفه‌ای است. تصور کنید یک رادیوی قدیمی یا یک سیستم صوتی خانگی دارید که روشن می‌شود اما صدایی از آن در نمی‌آید. مدار شلوغ است و نمی‌دانید کدام قطعه سوخته است.

روش تقسیم و غلبه (Divide and Conquer)

به جای اینکه تک‌تک قطعات را تست کنید، مدار را به طبقات مختلف تقسیم کنید:

1. اسپیکر
2. آمپلی‌فایر قدرت
3. پری‌آمپلی‌فایر
4. تیندر رادیو

ژنراتور را روی موج سینوسی تنظیم کنید. پروب را بردارید (زمین پروب را به زمین مدار وصل کنید).

• نوک پروب را به ورودی اسپیکر بزنید. صدای بوق شنیدید؟ پس اسپیکر سالم است.
• نوک پروب را به ورودی آمپلی‌فایر قدرت بزنید. صدای تقویت شده شنیدید؟ پس این طبقه هم سالم است.
• نوک پروب را به ورودی پری‌آمپلی‌فایر بزنید. صدا قطع شد؟ یافت شد! مشکل دقیقاً در طبقه پری‌آمپلی‌فایر است. این روش زمان عیب‌یابی را از چند ساعت به چند دقیقه کاهش می‌دهد.

احیای میکروکنترلرهای "آجر شده" (Bricked)

گاهی اوقات هنگام پروگرام کردن میکروکنترلرها (مثل AVR)، فیوزبیت‌های کلاک را اشتباه تنظیم می‌کنید و میکرو دیگر کار نمی‌کند چون منبع کلاک داخلی ندارد. با تزریق یک موج مربعی ۱ مگاهرتز به پایه XTAL1 میکروکنترلر توسط فانکشن ژنراتور، می‌توانید "قلب" آن را به صورت مصنوعی به تپش درآورید و فیوزبیت‌ها را اصلاح کنید.

راهنمای خرید فانکشن ژنراتور: چه مدلی بخریم؟

حالا که با کاربردها آشنا شدید، سوال اینجاست: چه دستگاهی بخریم؟ بازار پر از مدل‌های مختلف است.

۱. آنالوگ در برابر دیجیتال (DDS)

• آنالوگ قدیمی: این مدل‌ها بزرگ و سنگین هستند. تغییر فرکانس با ولوم انجام می‌شود و ممکن است دقیق نباشد ( دریفت فرکانسی دارند). خرید آن‌ها توصیه نمی‌شود مگر اینکه بسیار ارزان باشند.
• DDS (Direct Digital Synthesis): استاندارد امروزی است. این دستگاه‌ها سیگنال را به صورت دیجیتالی تولید کرده و سپس به آنالوگ تبدیل می‌کنند. دقت بسیار بالا (در حد میکروهرتز)، پایداری عالی و ابعاد کوچکتر از ویژگی‌های آن‌هاست.

۲. پهنای باند (Bandwidth)

برای کارهای DIY، آردوینو، صوتی و مدارهای عمومی، یک فانکشن ژنراتور با پهنای باند ۲۰ مگاهرتز (20MHz) تا ۵۰ مگاهرتز کاملاً کافی است. فرکانس‌های بالاتر معمولاً برای کارهای مخابراتی پیشرفته (RF) نیاز است و قیمت دستگاه را به شدت بالا می‌برد.

۳. تعداد کانال

• تک کانال: برای اکثر کارهای ساده کافی است.
• دو کانال: بسیار کاربردی‌تر است. مثلاً می‌توانید با یک کانال سیگنال ورودی را بسازید و با کانال دوم سیگنال تریگر یا یک نویز روی سیگنال اصلی سوار کنید. توصیه ما خرید مدل دو کاناله است.

۴. نرخ نمونه‌برداری (Sampling Rate)

هرچه این عدد بالاتر باشد (مثلاً 200MSa/s)، شکل موج در فرکانس‌های بالا تمیزتر و دقیق‌تر بازسازی می‌شود.

نکات ایمنی حیاتی: دستگاهتان را منفجر نکنید!

فانکشن ژنراتور دستگاه حساسی است و خروجی آن مستقیماً به پردازنده اصلی متصل است. رعایت این نکات الزامی است:

1. تطبیق امپدانس (Impedance Matching): اکثر ژنراتورها امپدانس خروجی ۵۰ اهم دارند. هنگام کار با فرکانس‌های بالا (RF)، باید کابل و بار شما هم ۵۰ اهم باشد تا انعکاس سیگنال نداشته باشید. اما در فرکانس‌های پایین و صوتی، این موضوع حیاتی نیست (تنظیم را روی High-Z قرار دهید).
2. خطر ولتاژ معکوس: هرگز، هرگز و هرگز خروجی فانکشن ژنراتور را به مداری که برق دارد (Live Circuit) وصل نکنید، مگر اینکه از خازن کوپلاژ استفاده کنید. اگر ولتاژ DC بالای مدار وارد خروجی ژنراتور شود، طبقه خروجی دستگاه می‌سوزد.
3. زمین مشترک (Ground Loop): سیم زمین (گیره مشکی) پروب فانکشن ژنراتور معمولاً به زمین برق شهر (Earth) متصل است. اگر مدار شما هم به زمین متصل باشد و اختلاف پتانسیلی وجود داشته باشد، جریان شدیدی عبور کرده و پروب ذوب می‌شود! همیشه از امن بودن اتصالات زمین اطمینان حاصل کنید.

نتیجه‌گیری

فانکشن ژنراتور، جعبه ابزار جادویی است که مهارت‌های الکترونیکی شما را تکمیل می‌کند. این دستگاه فاصله بین "تئوری‌های روی کاغذ" و "واقعیت روی میز کار" را پر می‌کند. با داشتن یک فانکشن ژنراتور، دیگر نیازی به حدس و گمان ندارید؛ شما می‌توانید سیگنال‌های دقیق تزریق کنید، پاسخ مدار را ببینید و با اطمینان عیب‌یابی کنید.

اگر تا به حال فکر می‌کردید که خرید این دستگاه هزینه اضافی است، امیدواریم این مقاله دیدگاه شما را تغییر داده باشد. یک فانکشن ژنراتور DDS ارزان قیمت چینی هم می‌تواند ۹۰٪ نیازهای یک میکروکنترلر کار یا طراح آمپلی‌فایر را برطرف کند. الکترونیک علم کنترل الکترون‌هاست و فانکشن ژنراتور، فرمانده این الکترون‌هاست.

آیا شما تجربه استفاده خلاقانه دیگری از فانکشن ژنراتور دارید؟ یا در خرید مدل خاصی مردد هستید؟ در بخش نظرات سوالات و تجربیات خود را با ما در میان بگذارید.

سوالات متداول (FAQ)

۱. آیا فانکشن ژنراتور می‌تواند به جای منبع تغذیه استفاده شود؟ خیر! این یک اشتباه رایج و خطرناک است. خروجی فانکشن ژنراتور دارای امپدانس داخلی (معمولاً ۵۰ اهم) است و جریان خروجی آن بسیار محدود (در حد چند ده میلی‌آمپر) است. اگر سعی کنید یک موتور را مستقیماً با آن روشن کنید، ولتاژ افت کرده و احتمال سوختن دستگاه وجود دارد. این دستگاه فقط برای "سیگنال فرمان" است، نه تأمین توان.

۲. فانکشن ژنراتور ماژولار (DIY Kit) بهتر است یا رومیزی؟ برای شروع و کارهای بسیار ساده، کیت‌های ارزان قیمت (مثل XR2206) وجود دارند که زیر ۱۰ دلار قیمت دارند. آن‌ها کار می‌کنند اما نویز زیاد و پایداری کمی دارند. اگر بودجه دارید، حتماً یک مدل رومیزی DDS یا حتی مدل‌های پرتابل و دستی DDS تهیه کنید که دقت بسیار بالاتری دارند.

۳. تفاوت تکنولوژی DDS با مدل‌های قدیمی چیست؟ در مدل‌های DDS (سنتز دیجیتال مستقیم)، شکل موج توسط یک پردازنده به صورت دیجیتال ساخته شده و توسط یک مبدل دیجیتال به آنالوگ (DAC) تولید می‌شود. این باعث می‌شود تغییر فرکانس آنی باشد، بتوان شکل‌موج‌های دلخواه ساخت و ثبات فرکانسی فوق‌العاده‌ای داشت.

۴. برای شروع کارگاه الکترونیک، اولویت خرید تجهیزات چیست؟ ترتیب پیشنهادی مهندسان معمولاً این است: ۱. مولتی‌متر خوب ۲. منبع تغذیه متغیر ۳. هویه و ابزار مونتاژ ۴. اسیلوسکوپ ۵. فانکشن ژنراتور. (البته بسیاری از اسیلوسکوپ‌های جدید، فانکشن ژنراتور داخلی هم دارند که می‌تواند گزینه‌ای اقتصادی باشد).
