نبرد ابزارهای جیبی: مقایسه تخصصی FNIRSI 2C23T و DSO-TC3؛ کدام آچار فرانسه الکترونیک را بخریم؟

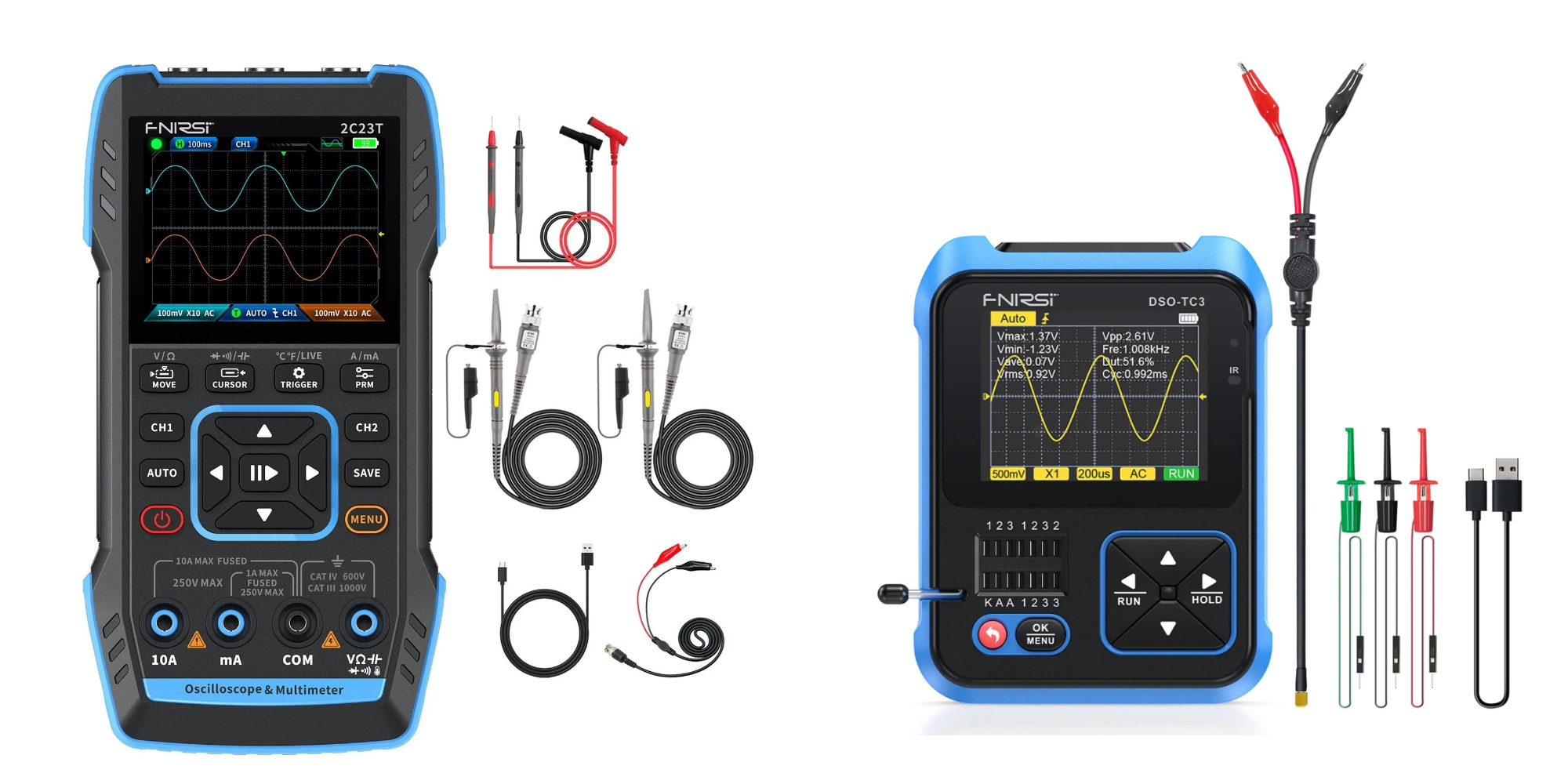

مقدمه: دو دستگاه شبیه به هم، اما با دو دنیای متفاوت

شرکت FNIRSI در سال‌های اخیر با تولید ابزارهای اندازه‌گیری قابل‌حمل و چندکاره، انقلابی در کیف ابزار مهندسان و تعمیرکاران ایجاد کرده است. ایده داشتن یک دستگاه که هم اسیلوسکوپ باشد، هم مولتی‌متر و هم سیگنال ژنراتور، بسیار جذاب است. دو مدل 2C23T و DSO-TC3 محبوب‌ترین گزینه‌ها در این دسته هستند.

در نگاه اول، هر دو دستگاه دارای صفحه نمایش رنگی، باتری شارژی و قابلیت‌های "3 در 1" هستند. اما اشتباه نکنید! این دو دستگاه برای دو هدف کاملاً متفاوت ساخته شده‌اند. یکی "اسیلوسکوپ قدرتمند" است و دیگری "تستر قطعات هوشمند". در این مقاله، با کالبدشکافی مشخصات فنی، به شما می‌گوییم کدام دستگاه مناسب میز کار شماست.

۱. تفاوت در فلسفه طراحی: اولویت با چیست؟

مهم‌ترین تفاوت این دو مدل در "هویت اصلی" آن‌هاست:

• FNIRSI 2C23T (اسیلوسکوپ محور): این دستگاه در وهله اول یک اسیلوسکوپ دو کاناله است که یک مولتی‌متر دقیق نیز درون آن تعبیه شده. سخت‌افزار آن (FPGA+MCU+ADC) برای پردازش سیگنال و تحلیل ولتاژ طراحی شده است. اگر کار شما تعمیرات مدارهای روشن و تحلیل سیگنال است، این مدل برای شماست.
• FNIRSI DSO-TC3 (تستر محور): این دستگاه اساساً یک تستر قطعات (Transistor Tester) هوشمند است که یک اسیلوسکوپ ساده نیز به عنوان قابلیت جانبی دارد. نقطه قوت آن سوکت ZIF برای تست سریع قطعات ناشناخته است. اگر کار شما بازیافت قطعات، مونتاژ یا تعمیرات آمپلی‌فایر است، TC3 بی‌رقیب است.

۲. مقایسه بخش اسیلوسکوپ: جنگ اعداد

در بخش اسیلوسکوپ، مدل 2C23T با اختلاف بسیار زیادی برنده است. بیایید اعداد را مقایسه کنیم:

تحلیل: پهنای باند ۵۰۰ کیلوهرتز در مدل TC3 تنها برای سیگنال‌های صوتی (Audio) و مدارهای بسیار کند مناسب است. شما نمی‌توانید با TC3 شکل موج کریستال میکروکنترلرها یا ریپل دقیق منابع تغذیه سوئیچینگ را ببینید. اما با مدل 2C23T و پهنای باند ۱۰ مگاهرتز، شما یک اسیلوسکوپ تعمیراتی واقعی دارید. همچنین قابلیت "دو کاناله بودن" به شما اجازه می‌دهد هم‌زمان ورودی و خروجی یک مدار را مقایسه کنید؛ قابلیتی که در TC3 وجود ندارد.

۳. مقایسه بخش تست قطعات: جادوی DSO-TC3

اگر بخش قبل متعلق به 2C23T بود، این بخش قلمرو پادشاهی DSO-TC3 است.

• DSO-TC3 (هوشمند و خودکار): دارای یک سوکت مخصوص (ZIF Socket) است. کافیست قطعه (ترانزیستور، ماسفت، دیود، خازن و...) را درون سوکت قرار دهید و اهرم را ببندید. دستگاه به صورت خودکار:

  1. نوع قطعه را تشخیص می‌دهد (مثلاً NPN یا PNP).
  2. ترتیب پایه‌ها را نشان می‌دهد (کدام پایه بیس، کلکتور یا امیتر است).
  3. پارامترهای تخصصی مثل hFE (گین)، ولتاژ آستانه گیت (Vth) و مقاومت داخلی خازن (ESR) را اندازه می‌گیرد.
  4. حتی کدهای ریموت کنترل مادون قرمز (NEC Protocol) را دیکود می‌کند.

• 2C23T (دستی و سنتی): این دستگاه فقط یک مولتی‌متر است. شما باید خودتان بدانید کدام پایه چیست. می‌توانید مقدار مقاومت، ظرفیت خازن و افت ولتاژ دیود را اندازه بگیرید، اما خبری از تشخیص خودکار نوع ترانزیستور یا پارامترهای ماسفت نیست.

نتیجه: برای کسانی که با قطعات SMD ناشناخته یا بردهای اوراقی سروکار دارند، TC3 یک معجزه است.

۴. مولتی‌متر و ایمنی ولتاژ

در بحث اندازه‌گیری‌های الکتریکی عمومی، 2C23T بسیار قوی‌تر و ایمن‌تر عمل می‌کند.

• ولتاژ بالا: مدل 2C23T می‌تواند ولتاژ DC تا ۹۹۹ ولت و AC تا ۷۵۰ ولت را اندازه بگیرد (مناسب برق شهر و صنعتی). ورودی اسیلوسکوپ آن هم تا ۴۰۰ ولت محافظت شده است.
• جریان (Amperage): مدل 2C23T قابلیت اندازه‌گیری جریان تا ۱۰ آمپر را دارد. مدل TC3 اصلا قابلیت اندازه‌گیری جریان (آمپرمتر) ندارد.
• دقت: مولتی‌متر 2C23T یک دستگاه ۱۰,۰۰۰ کانت (True RMS) است که دقت بالایی دارد.

مدل TC3 در ورودی‌های تست قطعه محدود به ۴۰ ولت است و برای کار با برق فشار قوی طراحی نشده است.

۵. سیگنال ژنراتور (تولید موج)

هر دو دستگاه می‌توانند امواج سینوسی، مربعی و مثلثی تولید کنند که برای تست آمپلی‌فایرها عالی است.

• FNIRSI 2C23T: فرکانس تا ۲ مگاهرتز (2MHz) با قابلیت تنظیم دقیق دامنه و دیوتی سایکل.
• FNIRSI DSO-TC3: فرکانس تا ۱۰۰ کیلوهرتز (100kHz).

مجدداً، اگر نیاز به فرکانس‌های بالاتر از محدوده صوت دارید، 2C23T گزینه بهتری است.

۶. طراحی و باتری

• صفحه نمایش: مدل 2C23T دارای صفحه ۲.۸ اینچی با رزولوشن ۳۲۰x۲۴۰ است که کمی بزرگتر از صفحه ۲.۴ اینچی TC3 می‌باشد. در کار با اسیلوسکوپ، صفحه بزرگتر نعمت است.
• باتری: مدل 2C23T دارای باتری ۳۰۰۰ میلی‌آمپری است که شارژدهی بسیار خوبی (تا ۶ ساعت استندبای) دارد. باتری TC3 معمولاً ظرفیت کمتری دارد (حدود ۱۵۰۰ یا ۲۰۰۰ میلی‌آمپر بسته به ورژن).

جمع‌بندی نهایی: کدام را بخرم؟

این جدول تصمیم‌گیری نهایی شماست:

حکم نهایی: اگر به یک "آزمایشگاه کوچک" برای تحلیل مدار نیاز دارید، 2C23T را بخرید. اگر به یک "دستیار هوشمند" برای شناخت قطعات نیاز دارید، DSO-TC3 را انتخاب کنید.

سوالات متداول

۱. آیا می‌توان با DSO-TC3 ولتاژ برق ۲۲۰ ولت را دید؟ در حالت مولتی‌متر/تستر قطعه خیر (می‌سوزد!). در حالت اسیلوسکوپ فقط با استفاده از پراب ۱۰X (که ولتاژ را تقسیم بر ۱۰ می‌کند) می‌توانید ببینید، اما به دلیل پهنای باند پایین و کلاس عایقی دستگاه، برای کارهای مداوم روی برق شهر توصیه نمی‌شود. مدل 2C23T برای این کار بسیار ایمن‌تر است.

۲. آیا مدل جدیدتر (TC4) تفاوتی دارد؟ معمولاً مدل‌های جدیدتر سری TC (مثل TC4 احتمالی) همان پایه و اساس TC3 را دارند با بهبودهای جزئی در نرم‌افزار یا سرعت. اما ماهیت "تستر قطعه بودن" در آنها تغییر نمی‌کند و همچنان پهنای باند اسیلوسکوپ آنها به پای سری 2C23T نمی‌رسد.

۳. کدام دستگاه برای تعمیرات موبایل بهتر است؟ هیچکدام اسیلوسکوپ حرفه‌ای رومیزی نیستند، اما 2C23T به دلیل پهنای باند ۱۰ مگاهرتز برای چک کردن کلاک‌های پاور و سیگنال‌های اولیه موبایل کاربردی‌تر است. TC3 برای موبایل خیلی ضعیف است.
