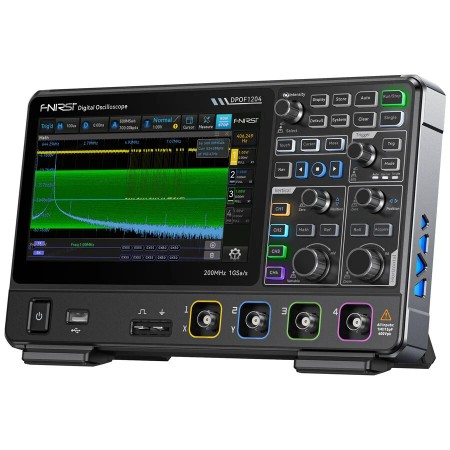

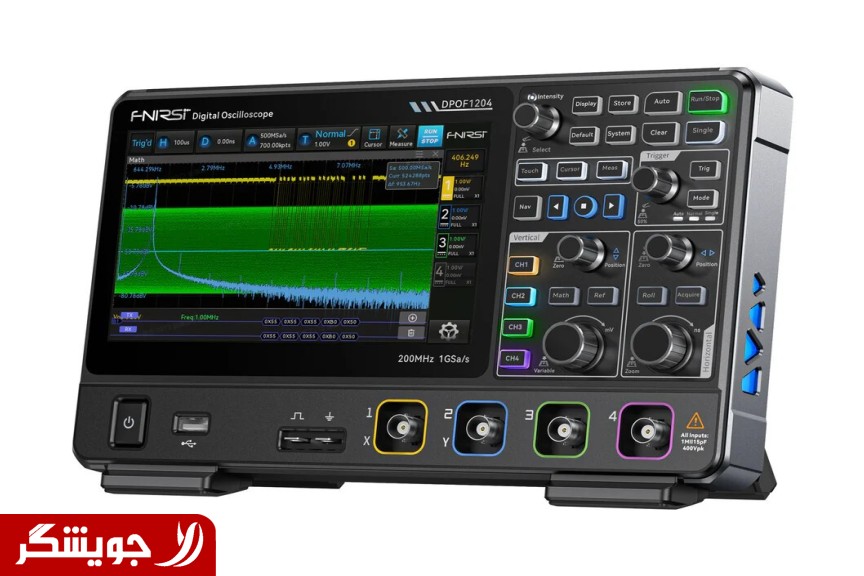

اسیلوسکپ DPOF1204 یک اسیلوسکپ فسفری دیجیتال چهارکاناله برای مهندسان، تیمهای R&D و واحدهای تست تولید است که به عمق تحلیل و تکرارپذیری بالا نیاز دارند. معماری یکپارچه SoC FPGA، پهنایباند 200 مگاهرتز، نمونهبرداری تا 1 GSa/s و عمق حافظه تا 14 Mpts را در کنار نویز بسیار پایین ارائه میدهد تا بازسازی دقیق شکلموج و تحلیل طولانیمدت بدون افت وضوح ممکن شود.
فراتر از یک اسیلوسکپ عمومی، DPOF1204 با تحلیل طیفی FFT تا 1M-point، اندازهگیریهای خودکار، جستوجوی رویداد، History/Sequence تا 90,000 رکورد، و رمزگشایی پروتکلهای سریال از I2C تا CAN/LIN، یک ایستگاه کاری کامل برای عیبیابی، اعتبارسنجی و آزمون تولید فراهم میکند. نرخ ثبت شکلموج تا 450,000 wfms/s در حالت Sequence و سیستم تریگر پیشرفته، ثبت گذراهای نادر و شرایط پیچیده را ساده میسازد.
| مورد | مشخصات |
|---|---|
| مدل | DPOF1204 |
| کانالها | 4 کانال آنالوگ |
| پهنایباند | 200 MHz |
| نرخ نمونهبرداری بیشینه | دو ADC با 1 GSa/s (درهمنهی)، 500 MSa/s در هر کانال در 4CH |
| عمق حافظه | تا 14 Mpts (Interleaved)، 7 Mpts (Non‑interleaved) |
| نرخ ثبت شکلموج | تا 450,000 wfms/s (Sequence Mode) |
| تریگرها | Edge، Slope، Pulse Width، Window، Runt، Interval، Dropout، Pattern، Video، Serial (I2C، SPI، UART، CAN، LIN) |
| رمزگشایی باس | I2C، SPI، UART، CAN، LIN |
| FFT | پردازش تا 1M-point با اوجیابی و مارکر |
| اندازهگیریها | 38 پارامتر خودکار آمار، ریاضی، History |
| نویز کف | ~70–90 μVrms |
| حساسیت | تا 500 μV/div |
| نمایشگر | لمسی 7 اینچ، 800×480 |
| رابطها | USB Host، USB Device، LAN، Pass/Fail، Trigger Out |
| معماری | SoC FPGA یکپارچه |
| پروبها | چهار عدد پروب پسیو 200 MHz (FOP-200B) |
| وزن | ≈ 1036 گرم |
عیبیابی سیستمهای تعبیهشده و Mixed‑Signal: با رمزگشایی I2C/SPI/UART و تریگر پروتکلی، میتوانید توالیهای راهاندازی، خطاهای ACK/NACK و تداخل گذرا را در کنار دامنه و زمانبندی خطوط GPIO بررسی کنید. History و جستوجوی رویداد، بازگشت به فریمهای مشکلدار را سریع میکند.
اعتبارسنجی منبع تغذیه و سیگنالهای با سطح پایین: حساسیت 500 μV/div و نویز کف بسیار پایین امکان مشاهده ریپل، رزونانس حلقه و نویز سوئیچینگ را میدهد. با FFT داخلی، همزمان هارمونیکها و EMI نزدیک منبع را پایش کنید و با زوم مبتنی بر حافظه عمیق، جزئیات گذراها را از دست ندهید.
تست خط تولید و Pass/Fail: الگوها و تلرانسها را تعریف کنید، خروجی Pass/Fail و Trigger Out را به سیستمهای اتوماسیون وصل کنید و با نرخ ثبت بالا، قطعات معیوب را در همان لحظه جدا کنید. Sequence Mode با Dead‑Time بسیار کم، رخدادهای پراکنده را پوشش میدهد.
DPOF1204 ترکیبی متوازن از پهنایباند 200 MHz، حافظه عمیق، نرخ ثبت بسیار بالا و ابزارهای تحلیل مجتمع (FFT، پروتکلهای سریال، History/Search) ارائه میکند. معماری SoC FPGA و نویز کف پایین، دقت تکرارپذیر در اندازهگیریهای حساس را ممکن میسازد، درحالیکه صفحهنمایش لمسی 7 اینچی و 18 میانبر یککلیکی، سرعت کار روزانه را بالا میبرد. برای تیمهایی که به یک ابزار همهکاره زمان-دامنه و فرکانس-دامنه نیاز دارند، این دستگاه هزینه و پیچیدگی را کاهش میدهد.
با پشتیبانی از USB، LAN، Pass/Fail و Trigger Out، اتصال به PC، سیستمهای ثبت داده و اتوماسیون خط تولید ساده است. فرمانهای SCPI و WebControl امکان کنترل، اسکریپتنویسی و پایش از راه دور را فراهم میکنند؛ بنابراین میتوانید سناریوهای تست تکرارشونده را استاندارد کرده و خروجیها را در شبکه جمعآوری کنید.
درون جعبه: دستگاه DPOF1204، چهار عدد پروب پسیو 200 MHz (FOP-200B)، سیم ارت، آداپتور برق (دو شاخه US یا EU)، کابل USB‑A به USB‑B و راهنمای کاربر موجود است. نصب و راهاندازی اولیه بهسرعت انجام میشود و با رابط کاربری لمسی، تنظیمات پایه در چند دقیقه قابل انجام است.
قیمت نهایی بسته به نوع پروبهای اضافی، لوازم جانبی و شرایط گارانتی متغیر است. برای دریافت پیشفاکتور، موجودی بهروز و زمان تحویل، با تیم فروش تماس بگیرید یا درخواست قیمت خود را ارسال کنید. امکان ارائه پیشنهاد برای سفارش سازمانی و پروژههای تولیدی فراهم است.
