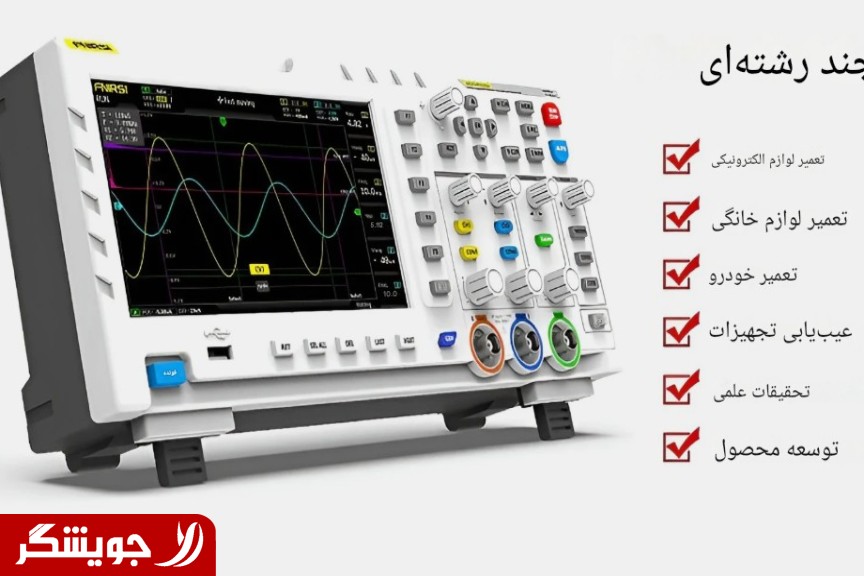

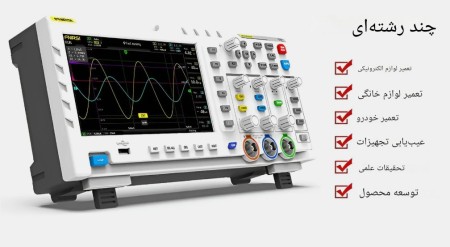

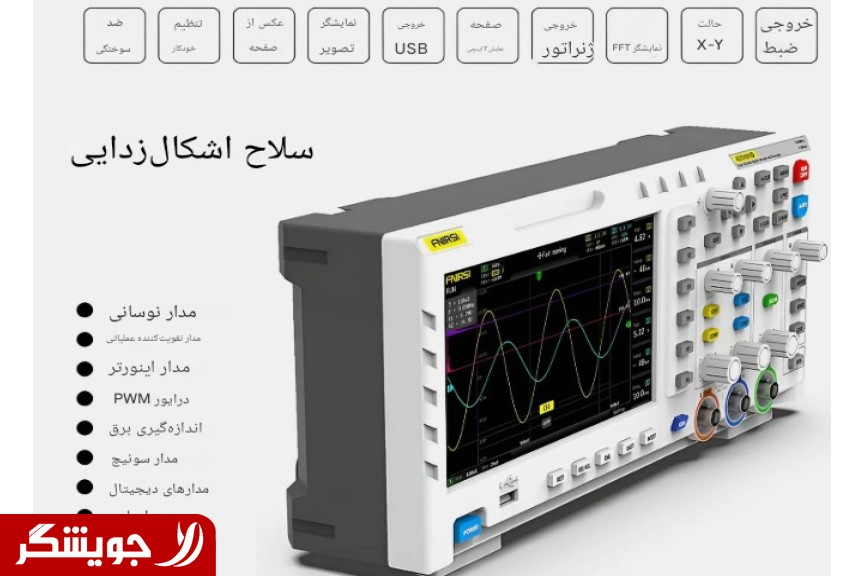

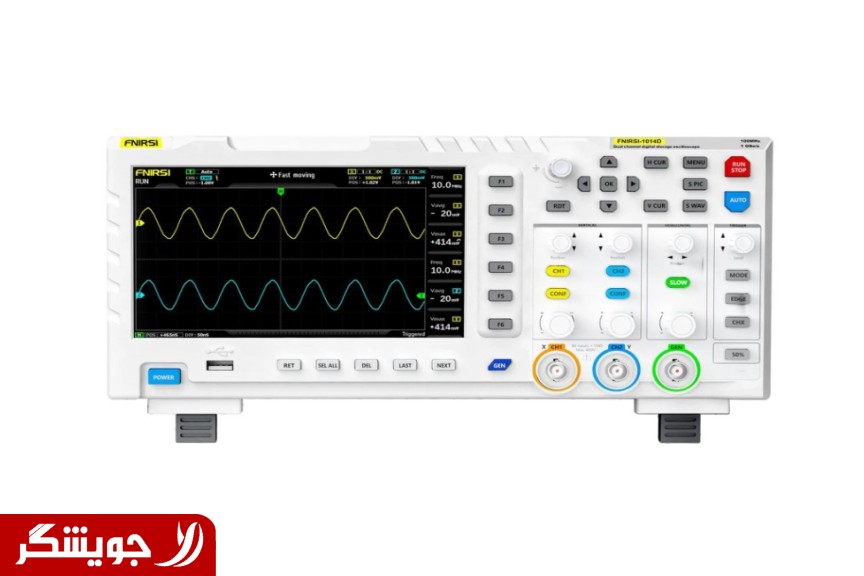

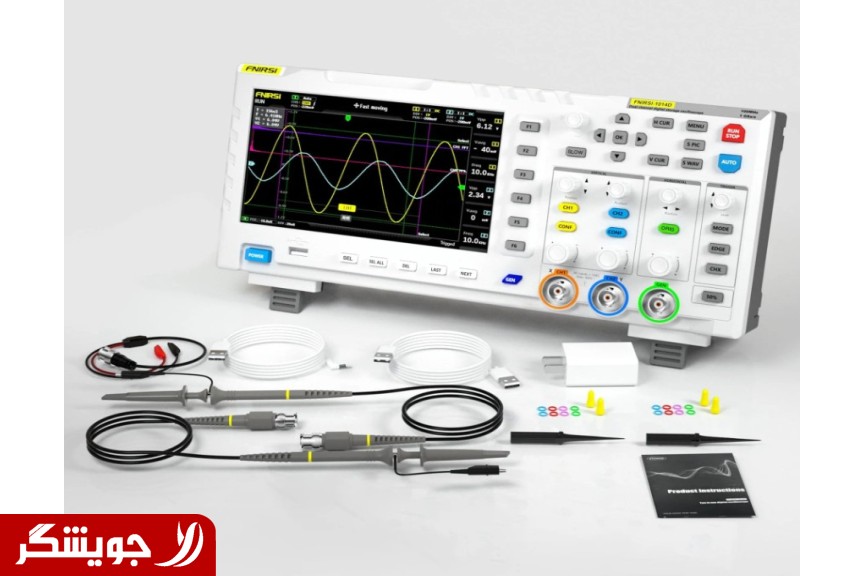

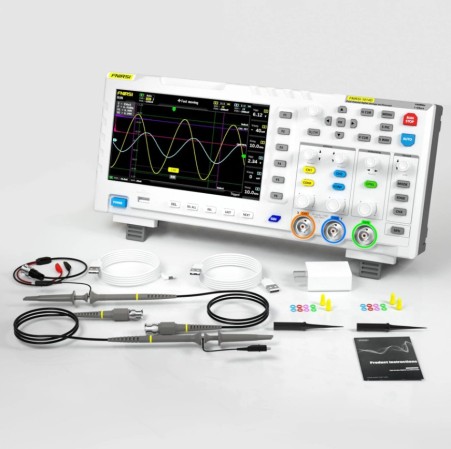

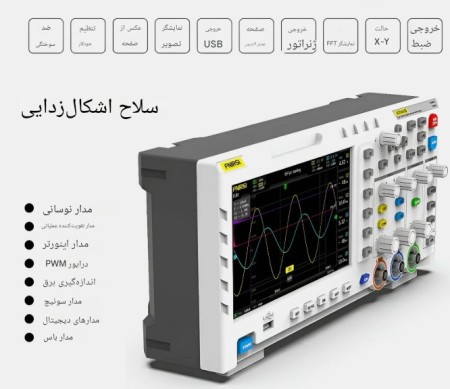

اسیلوسکوپ دیجیتال FNIRSI-1014D یک دستگاه دوکارهی حرفهای است که یک اسیلوسکوپ دو کاناله با پهنای باند 100MHz و یک سیگنال ژنراتور DDS را در خود جای داده است. با نرخ نمونهبرداری بالای 1GSa/s، این دستگاه قادر به ثبت دقیق سیگنالهای سریع و پیچیده، از سیگنالهای آنالوگ دورهای تا پالسهای دیجیتال غیردوری، میباشد. این اسیلوسکوپ قابل حمل، با داشتن صفحه نمایش بزرگ، قابلیتهای اندازهگیری پیشرفته و امکان ذخیرهسازی هزاران شکل موج، ابزاری کارآمد برای تحلیل، تست و عیبیابی مدارهای الکترونیکی است.
| مشخصات اسیلوسکوپ دیجیتال | |
|---|---|
| برند | FNIRSI |
| مدل | 1014D |
| تعداد کانال | 2 |
| جنس بدنه | ABS با کیفیت بالا |
| پهنای باند آنالوگ | 100MHz * 2 |
| نرخ نمونهبرداری | 1GSa/s |
| حساسیت عمودی | 50mV/div ~ 500V/div |
| بازه زمانی افقی | 50S/div ~ 10nS/div |
| عمق حافظه | 240Kbit |
| مقاومت ورودی | 1MΩ |
| دقت ADC | 8bits |
| زمان صعود (Rise Time) | < 3nS |
| کوپلینگ ورودی | AC/DC |
| حالتهای تریگر | خودکار / نرمال / تکی (Auto / Normal / Single) |
| لبه تریگر | لبه بالارونده / لبه پایینرونده |
| ولتاژ تریگر خارجی | 0~40 V |
| حداکثر ولتاژ تست | 40V (پراب 1X)، 400V (پراب 10X) |
| مدیریت شکل موج | پشتیبانی (1000 تصویر 1000 شکل موج) |
| خروجی USB | پشتیبانی میشود |
| خروجی Capture | پشتیبانی میشود |
| منبع تغذیه | 5V 2A/3A/4A |
| دقت فرکانس | ±0.01% |
| حالت Roll | پشتیبانی میشود |
| کلید AUTO | پشتیبانی میشود |
| صفحه نمایش | 7 اینچ LCD رنگی TFT با رزولوشن 800*480 |
| ابعاد | 310mm * 145mm * 70mm |
| تعداد پارامترهای اندازهگیری | مجموعا 12 نوع |
| تعداد سیگنالهای ژنراتور | مجموعا 14 نوع |
| مشخصات سیگنال ژنراتور | |
|---|---|
| تعداد کانال | 1 |
| نوع شکل موج | 14 سیگنال استاندارد (@ 2.5vpp) 1 سیگنال سفارشی (فقط فرکانس قابل تنظیم است) |
| خروجی Capture | پشتیبانی میشود |
| حداکثر فرکانس موج سینوسی | 10MHz |
| حداکثر فرکانس سایر امواج | 2MHz |
| حداکثر فرکانس سیگنال سفارشی | 1MHz |
| رزولوشن فرکانس | 1Hz |
اسیلوسکوپ FNIRSI-1014D یک ابزار اندازهگیری ترکیبی است که نیاز به دو دستگاه مجزا را برطرف میکند. بخش اسیلوسکوپ آن با دو کانال مستقل، پهنای باند 100MHz برای هر کانال و نرخ نمونهبرداری 1GSa/s، برای تحلیل طیف وسیعی از سیگنالها، از منابع تغذیه DC گرفته تا سیگنالهای ارتباطی دیجیتال سریع، کاملاً مناسب است. عمق حافظه 240Kbit این امکان را فراهم میکند که بخش طولانیتری از سیگنال با جزئیات کامل ثبت شود. در کنار آن، بخش فانکشن ژنراتور مبتنی بر فناوری DDS (Direct Digital Synthesis) قرار دارد که میتواند 14 نوع شکل موج استاندارد مانند سینوسی، مربعی، مثلثی و... را با دقت بالا تولید کند. این قابلیت برای تست پاسخ فرکانسی مدارها، شبیهسازی سیگنال سنسورها و اهداف آموزشی بسیار کاربردی است.
یکی از نقاط قوت این دستگاه، رابط کاربری ساده و کارآمد آن است. صفحه نمایش بزرگ 7 اینچی با رزولوشن بالا، مشاهده همزمان دو کانال، پارامترهای اندازهگیری و منوها را به سادگی ممکن میسازد. کلید تکفشاری AUTO به صورت هوشمند مقیاسهای عمودی و افقی را تنظیم کرده و شکل موج را به سرعت نمایش میدهد. قابلیت اندازهگیری با مکاننما (Cursor) نیاز به محاسبات دستی برای یافتن ولتاژ و فرکانس را از بین میبرد. همچنین، با حافظه داخلی 1 گیگابایتی، کاربر میتواند تا 1000 اسکرینشات و 1000 شکل موج را برای تحلیلهای بعدی یا مستندسازی ذخیره کند و از طریق پورت USB به کامپیوتر انتقال دهد. قابلیتهای پیشرفتهتری مانند تحلیلگر FFT برای مشاهده محتوای هارمونیکی سیگنال و نمایشگر لیساژو برای مقایسه فاز و فرکانس دو سیگنال، این دستگاه را به ابزاری کامل تبدیل کرده است.
اسیلوسکوپ FNIRSI-1014D با توجه به تجمیع دو دستگاه اسیلوسکوپ و سیگنال ژنراتور در یک بدنه، ارزش خرید بالایی را برای کاربران با بودجه محدود یا فضای کاری کوچک فراهم میکند. این دستگاه یک راهحل اقتصادی برای کارگاهها، آزمایشگاههای آموزشی و تعمیرکاران است. با این حال، کاربران حرفهای باید به محدودیتهای آن نیز توجه کنند. به عنوان مثال، دقت 8 بیتی ADC برای کاربردهای عمومی مناسب است اما ممکن است برای اندازهگیریهای بسیار دقیق کافی نباشد. همچنین، حداکثر ولتاژ ورودی با پراب 1X به 40 ولت محدود است که نیازمند دقت در هنگام کار با ولتاژهای بالاتر میباشد. در بخش سیگنال ژنراتور نیز، سیگنال سفارشی تنها قابلیت تنظیم فرکانس را دارد و امکان ویرایش شکل موج وجود ندارد.
هیچ نظری برای این محصول ثبت نشده است
| همراه | ۰۹۱۳×××۵۶۸۷ |
|---|---|
| واتساپ | چت واتساپ |
خیر، این مدل فاقد باتری داخلی است و برای کار کردن به یک منبع تغذیه 5 ولتی (مانند آداپتور USB یا پاوربانک) نیاز دارد. با این حال، به دلیل ابعاد و وزن مناسب، به راحتی قابل جابجایی (پرتابل) است.
حداکثر ولتاژ ایمن برای اندازهگیری با استفاده از پراب در حالت 1X برابر با 40 ولت و در حالت 10X برابر با 400 ولت است. اتصال ولتاژهای بالاتر میتواند به دستگاه آسیب برساند.
بله، دستگاه از طریق پورت USB قابلیت اتصال به کامپیوتر را دارد و میتوان اسکرینشاتهای ذخیره شده از شکل موجها را به سادگی به کامپیوتر منتقل کرد.
این دستگاه 14 نوع شکل موج استاندارد مانند سینوسی، مربعی، مثلثی، پلهای و... را تا فرکانس حداکثر 10 مگاهرتز (برای موج سینوسی) تولید میکند. همچنین قابلیت ذخیره یک سیگنال سفارشی را دارد که در آن فقط فرکانس قابل تنظیم است.
