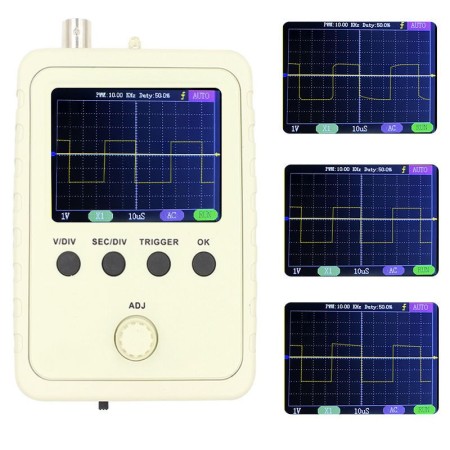

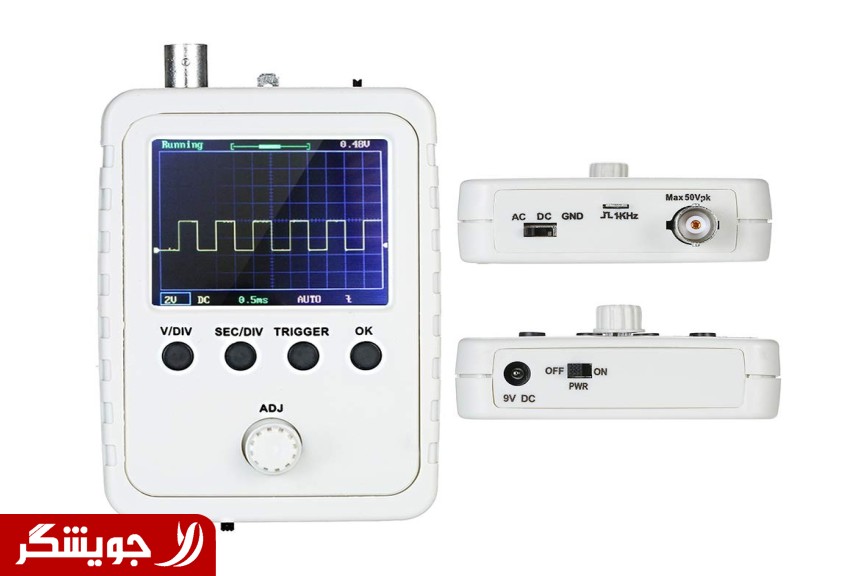

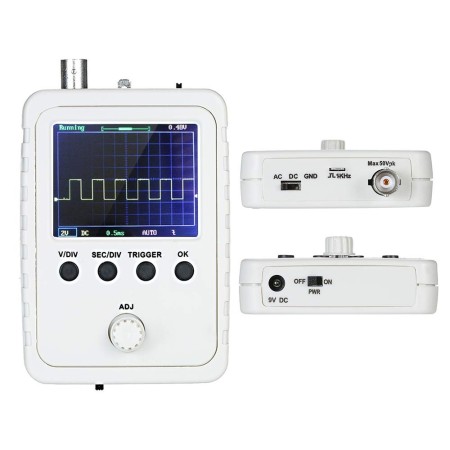

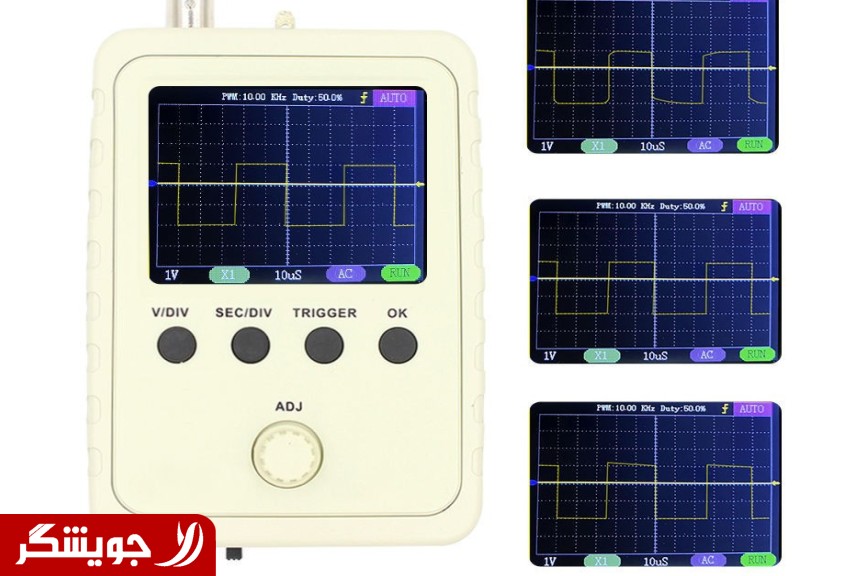

اسیلوسکوپ دیجیتال FNIRSI DSO150 یک ابزار اندازهگیری سیگنال، قابل حمل و بسیار محبوب است که به دلیل قیمت مناسب و کارایی بالا، به انتخابی عالی برای طیف وسیعی از کاربران تبدیل شده است. این دستگاه که هم به صورت مونتاژ شده و هم به شکل کیت آموزشی (DIY) عرضه میشود، برای دانشجویان، علاقهمندان به الکترونیک و تکنسینهای تعمیرات که با سیگنالهای فرکانس پایین (مانند سیگنالهای صوتی، PWM و مدارهای مبتنی بر میکروکنترلر) سروکار دارند، یک ابزار دقیق و ضروری محسوب میشود.
| پارامتر | مقدار |
|---|---|
| نرخ نمونهبرداری آنی | 1MSa/s (یک میلیون نمونه در ثانیه) |
| پهنای باند آنالوگ | 0 - 200KHz |
| دامنه حساسیت عمودی | 5mV/div - 20V/div |
| حداکثر ولتاژ ورودی | 50Vpk (با پراب 1X) |
| امپدانس ورودی | 1M ohm / 20pF |
| رزولوشن عمودی | 12 بیت |
| طول رکورد (حافظه) | 1024 نقطه |
| دامنه زمانی افقی (Timebase) | 500s/Div - 10µs/Div |
| حالتهای کوپلینگ ورودی | DC / AC / GND |
| منبع تغذیه | 9V DC (در محدوده 8V تا 10V) |
| جریان مصرفی | تقریبا 120mA در ولتاژ 9V |

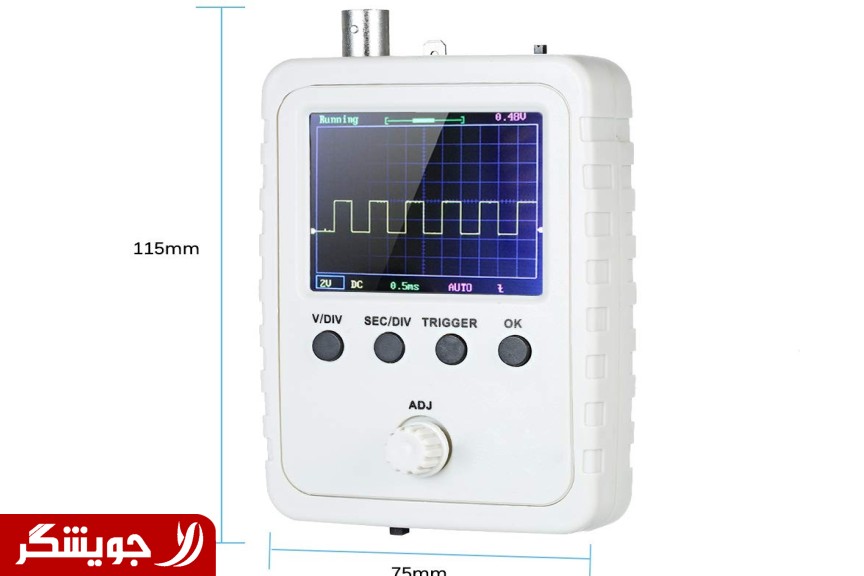

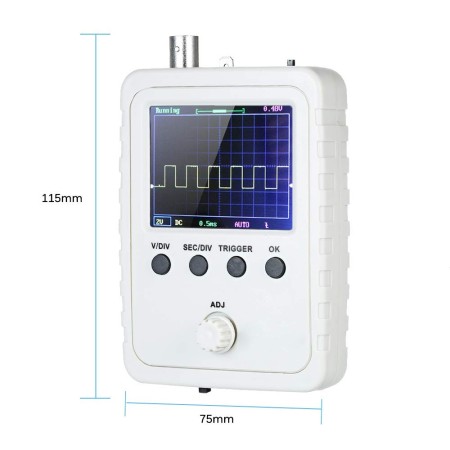

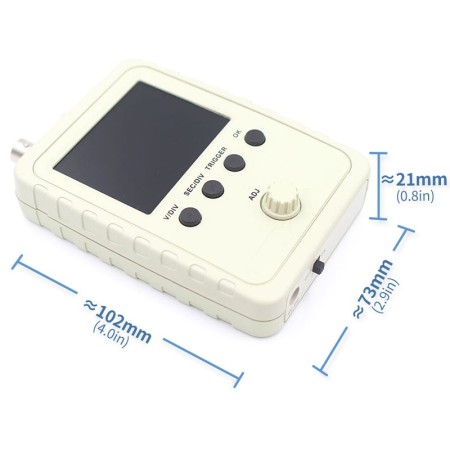

| ابعاد | 105x75x22 میلیمتر |
| وزن | 100 گرم (بدون پراب و منبع تغذیه) |
اسیلوسکوپ FNIRSI DSO150 به عنوان یک ابزار پایهای و آموزشی، شکاف بین مولتیمترهای ساده و اسیلوسکوپهای رومیزی گرانقیمت را پر میکند. این دستگاه به کاربر اجازه میدهد شکل واقعی سیگنالهای الکتریکی را مشاهده کرده و پارامترهای کلیدی آنها را تحلیل کند؛ کاری که با یک مولتیمتر امکانپذیر نیست. با پهنای باند 200 کیلوهرتز، این اسکوپ برای کار با سیگنالهای صوتی، خروجی سنسورها، سیگنالهای کنترلی PWM (که در آردوینو و سایر میکروکنترلرها رایج است) و عیبیابی مدارهای دیجیتال با سرعت پایین کاملاً مناسب است.
نقاط قوت:
محدودیتها:
قیمت این محصول با توجه به ارائه آن در دو نسخه (کیت و مونتاژ شده) و قابلیتهای اساسی که ارائه میدهد، بسیار مقرونبهصرفه است. این دستگاه به عنوان اولین اسیلوسکوپ برای هر فردی که وارد دنیای الکترونیک میشود، یک سرمایهگذاری هوشمندانه و کمهزینه محسوب میشود.
هنگام خرید این مدل، به نیاز خود توجه کنید:
هیچ نظری برای این محصول ثبت نشده است
| همراه | ۰۹۱۳×××۵۶۸۷ |
|---|---|
| واتساپ | چت واتساپ |
برای بررسی سیگنالهای پایهای مانند PWM یا ولتاژهای DC میتواند مفید باشد، اما برای تحلیل سیگنالهای فرکانس بالای موجود در این دستگاهها (مانند باسهای حافظه یا کلاک پردازنده) به دلیل پهنای باند محدود، مناسب نیست.

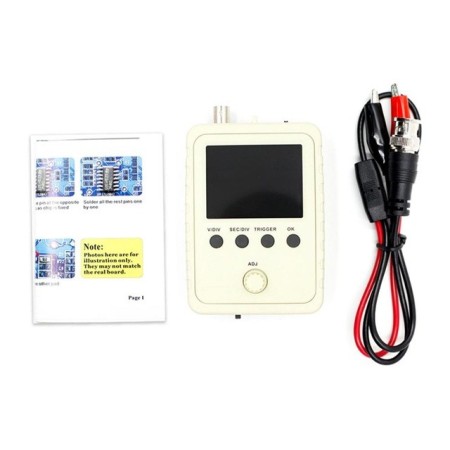

نسخه کیت شامل تمام قطعات الکترونیکی و برد مدار چاپی است و کاربر باید شخصاً قطعات را لحیمکاری و مونتاژ کند. نسخه مونتاژ شده، دستگاهی کامل و آماده استفاده است.
این اسیلوسکوپ به یک منبع تغذیه 9 ولت DC با حداقل جریان 150 میلیآمپر نیاز دارد. توجه داشته باشید که ولتاژ منبع تغذیه به هیچ عنوان نباید از 10 ولت بیشتر شود، زیرا باعث آسیب دائمی به دستگاه خواهد شد.
این مدل قابلیت ذخیرهسازی دائمی شکل موج روی حافظه جانبی را ندارد، اما با استفاده از دکمه OK میتوانید نمونهبرداری را متوقف کرده (Hold/Freeze) و شکل موج را برای تحلیل دقیقتر روی صفحه نمایش ثابت نگه دارید.
حداکثر ولتاژ ورودی ایمن برای این دستگاه 50 ولت پیک (50Vpk) است که معادل یک سیگنال 100 ولتی قله به قله (100Vpp) میباشد. اعمال ولتاژ بالاتر از این مقدار خطرناک بوده و به ورودی دستگاه آسیب میزند.
