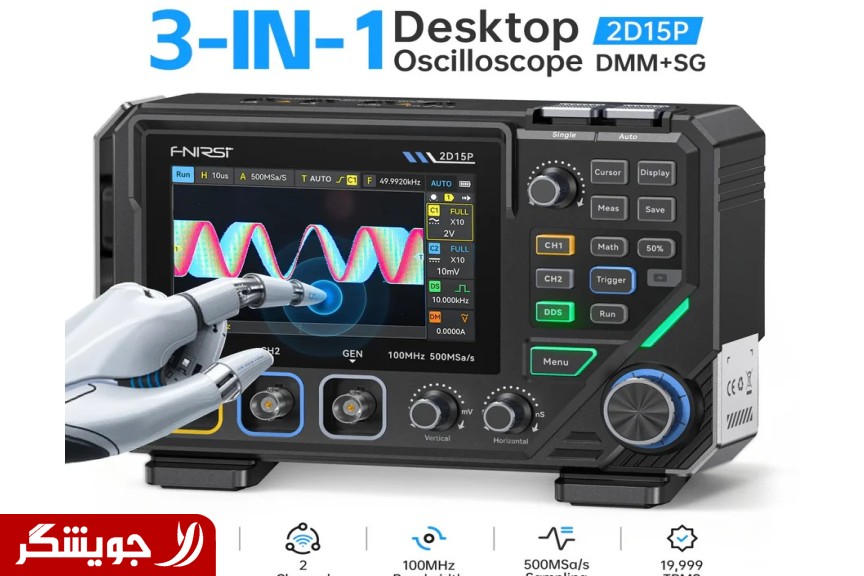

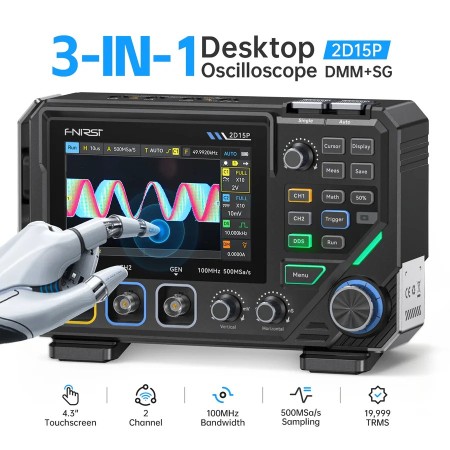

اسیلوسکوپ FNIRSI 2D15P یک ابزار تست و اندازهگیری جامع است که برای پاسخگویی به نیازهای مهندسان و تعمیرکاران حرفهای طراحی شده است. این دستگاه با ادغام سه ابزار حیاتی (اسیلوسکوپ، مولتیمتر و فانکشن ژنراتور) در یک بدنه واحد، نیاز به حمل تجهیزات متعدد را از بین میبرد. وجود معماری سختافزاری مبتنی بر FPGA MCU ADC، پردازش سریع سیگنال و پایداری عملکرد را تضمین میکند.
این مدل با بهرهگیری از صفحه نمایش لمسی خازنی در کنار کلیدهای سیلیکونی مقاوم، تجربه کاربری روانی را فراهم کرده است. ویژگیهایی نظیر پهنای باند 100 مگاهرتز، عمق حافظه تا 1 مگابایت و باتری لیتیومی 5000 میلیآمپری، مدل 2D15P را به گزینهای ایدهآل برای عیبیابیهای میدانی، تعمیرات آزمایشگاهی و پروژههای تحقیق و توسعه تبدیل کرده است.
| پارامتر (بخش اسیلوسکوپ) | مشخصات |
|---|---|
| تعداد کانال | 2 کانال |
| نرخ نمونهبرداری | 500MSa/s |
| پهنای باند آنالوگ | 100 مگاهرتز (تک کانال) / 50 مگاهرتز (دو کانال) |
| عمق حافظه | قابل انتخاب: 10K / 100K / 1M |
| امپدانس ورودی | 1 مگا اهم |
| محدوده پایه زمانی | 5ns تا 50s |
| حساسیت عمودی | 10mV تا 10V/div |
| حداکثر ولتاژ ورودی | 400V (با پروب x1) / 800V (با پروب x10 و استانداردهای خاص) |
| مدهای تریگر | Auto, Normal, Single |
| انواع تریگر | Rising, Falling, Both Edges |
| حالتهای نمایش | Dot, Vector, Color Temp, Grayscale |
| کوپلینگ | AC / DC |
| ذخیرهسازی و خروجی موج | دارد (Waveform Export) |
| پارامتر (بخش مولتیمتر) | مشخصات |
|---|---|
| نوع | True RMS با 19999 شمارنده (Count) |
| ولتاژ DC | تا 1000 ولت |
| ولتاژ AC | تا 750 ولت |
| جریان DC / AC | تا 9.999 آمپر |
| مقاومت | تا 19.999 مگا اهم |
| خازن | تا 99.99 میلیفاراد (mF) |
| تست دیود و پیوستگی | دارد |
| پارامتر (بخش سیگنال ژنراتور) | مشخصات |
|---|---|
| تعداد کانال | 1 کانال |
| فرکانس خروجی | 0 تا 10 مگاهرتز |
| دامنه (Amplitude) | 0.1 تا 3.0 ولت (Vpp) |
| دیوتی سایکل | 0 تا 100 درصد |
| اقلام همراه | محتویات بسته |
|---|---|
| محتویات | دستگاه 2D15P، دو عدد پروب P6100، پروب مولتیمتر، پروب گیره سوسماری، کابل USB-C، دفترچه راهنما |
در این بخش به تحلیل دقیق قابلیتهای این دستگاه میپردازیم. مدل 2D15P نمونهای از نسل جدید ابزارهای اندازهگیری است که تمرکز خود را بر "کارایی در ابعاد کوچک" قرار داده است.

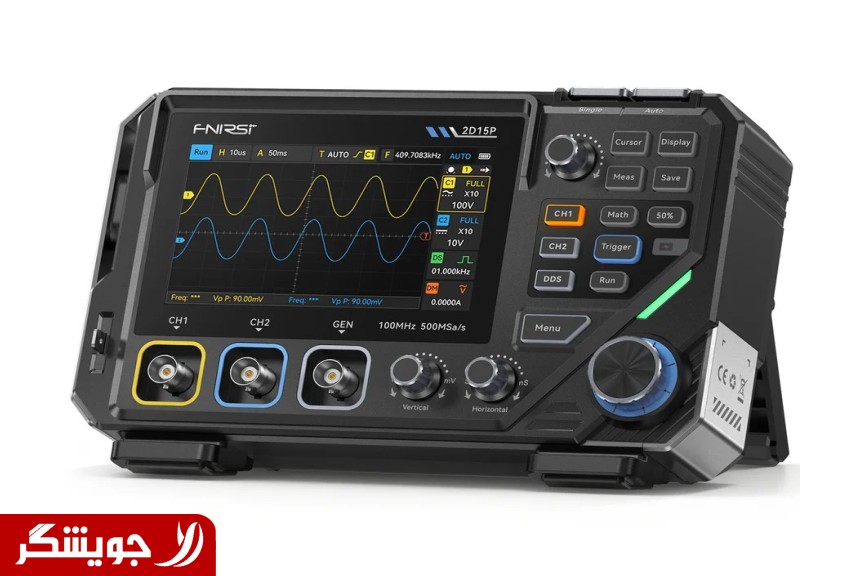

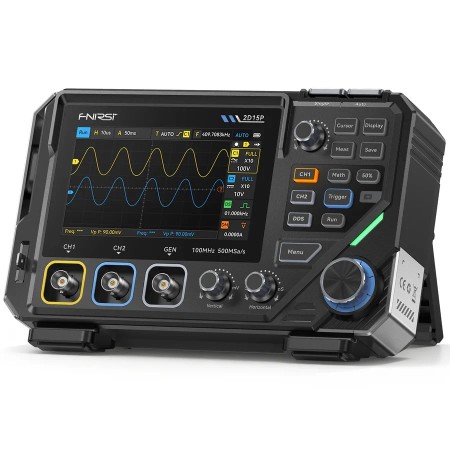

بخش اسیلوسکوپ این دستگاه با نرخ نمونهبرداری 500MSa/s و پهنای باند 100MHz (در حالت تک کانال)، توانایی نمایش دقیق جزئیات سیگنالهای سریع را داراست. یکی از نقاط قوت اصلی این مدل، پشتیبانی از نمایشگر با 128 سطح خاکستری (Grayscale) و قابلیت Color Temperature است. این ویژگی که معمولاً در اسیلوسکوپهای رومیزی گرانقیمت دیده میشود، به کاربر اجازه میدهد تا احتمال وقوع سیگنال و نویزهای گذرا را با تغییر شدت رنگ مشاهده کند. همچنین قابلیت محدودکننده پهنای باند 20 مگاهرتز برای حذف نویزهای فرکانس بالا در تستهای دقیق بسیار کارآمد است.

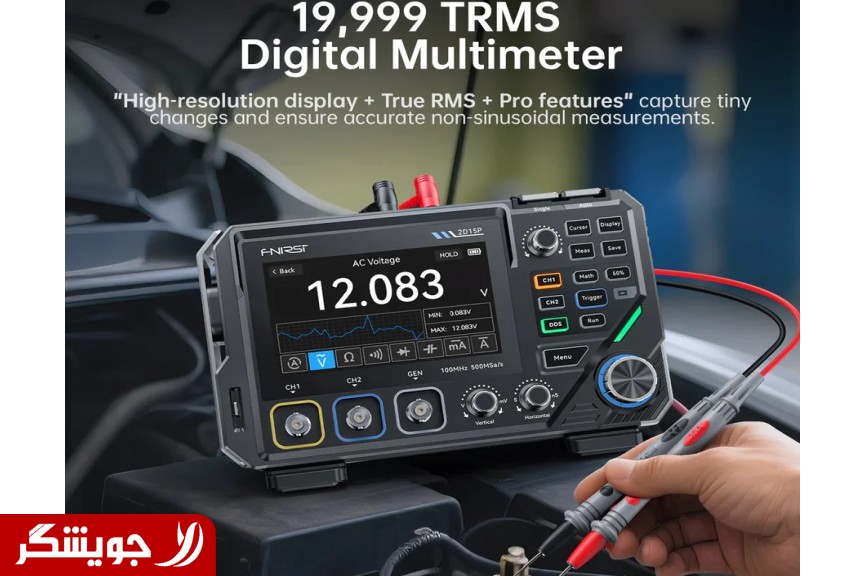

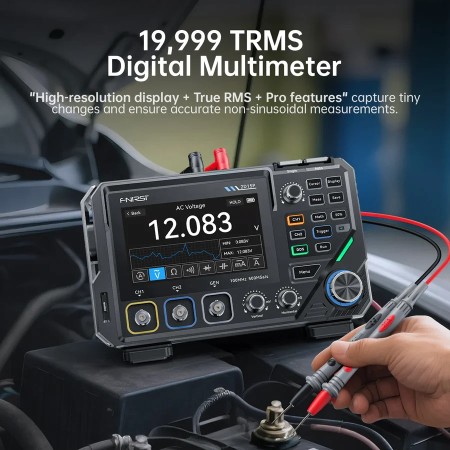

برخلاف بسیاری از اسیلوسکوپهای دستی که مولتیمتر آنها صرفاً یک قابلیت جانبی ضعیف است، بخش مولتیمتر 2D15P یک ابزار کامل است. با 19999 کانت و قابلیت True RMS، این دستگاه دقت بالایی در اندازهگیری ولتاژ و جریان AC/DC ارائه میدهد. امکان اندازهگیری خازنهای ظرفیت بالا (تا حدود 100 میلیفاراد) و تست دیود، آن را به ابزاری مستقل برای تعمیرکاران تبدیل کرده است. تمام دادهها روی صفحه نمایش بزرگ دستگاه با خوانایی بالا نمایش داده میشوند.
وجود یک سیگنال ژنراتور داخلی با قابلیت تولید امواج تا 10 مگاهرتز، نیاز به حمل دستگاههای تولید موج را رفع میکند. این بخش قادر است 11 نوع موج استاندارد (سینوسی، مربعی، دندانارهای و...) را با امکان تنظیم دامنه و دیوتی سایکل تولید کند. این قابلیت برای تست تقویتکنندهها، فیلترها و شبیهسازی سنسورها در تعمیرات ECU و مدارهای آنالوگ بسیار حیاتی است.
در هنگام خرید اسیلوسکوپ FNIRSI 2D15P، باید توجه داشت که شما هزینه یک دستگاه را میپردازید اما سه دستگاه دریافت میکنید. طراحی ارگونومیک، وزن سبک (30٪ سبکتر از نسلهای قبل) و باتری 5000 میلیآمپری، این محصول را برای کسانی که مدام در حال جابجایی هستند، به یک سرمایهگذاری هوشمندانه تبدیل کرده است. قابلیت ذخیرهسازی موج و انتقال آن به کامپیوتر جهت تحلیلهای ثانویه، ارزش افزوده این دستگاه برای مهندسین طراح است.
این دستگاه برای طیف وسیعی از متخصصین و کاربردهای فنی طراحی شده است:
آیا پهنای باند 100 مگاهرتز در هر دو کانال به صورت همزمان در دسترس است؟ خیر، اسیلوسکوپ FNIRSI 2D15P در حالت تک کانال پهنای باند 100 مگاهرتز را ارائه میدهد. در صورت استفاده همزمان از دو کانال، پهنای باند برای هر کانال به 50 مگاهرتز تقسیم میشود.
آیا امکان ذخیرهسازی تصاویر و دادههای موج در این دستگاه وجود دارد؟ بله، این دستگاه قابلیت ذخیره فرم موج (Wave Save) را دارد و میتوانید از طریق کابل USB Type-C دادهها را به کامپیوتر منتقل کرده و مورد تحلیل قرار دهید.
مولتیمتر دستگاه چه پارامترهایی را اندازه میگیرد؟ مولتیمتر این دستگاه از نوع True RMS با 19999 شمارنده است و ولتاژ و جریان (AC/DC)، مقاومت، خازن، دیود و تست پیوستگی (بازر) را اندازهگیری میکند.
منبع تغذیه دستگاه چیست و چقدر شارژ نگه میدارد؟ دستگاه مجهز به یک باتری لیتیومی داخلی با ظرفیت 5000 میلیآمپر ساعت است که برای استفادههای طولانیمدت طراحی شده و از طریق پورت استاندارد Type-C شارژ میشود.
آیا صفحه نمایش دستگاه لمسی است؟ بله، FNIRSI 2D15P دارای صفحه نمایش 4.3 اینچی رنگی IPS است که هم به صورت لمسی (Touchscreen) و هم از طریق دکمههای فیزیکی کناری قابل کنترل میباشد.
