اسیلوسکوپ دیجیتال OWON SDS-215S ; در دنیای طراحی و تعمیرات الکترونیک، مشاهده شکل موج تنها بخشی از فرآیند تحلیل مدار است. مهندسان امروزی به ابزاری نیاز دارند که علاوه بر نمایش دقیق سیگنال، امکان تحلیل، اندازهگیری خودکار، ثبت اطلاعات و حتی تولید سیگنال آزمایشی را نیز در اختیارشان قرار دهد. به همین دلیل اسیلوسکوپهای نسل جدید به ابزارهایی چندمنظوره تبدیل شدهاند که نقش مهمی در توسعه، تست و عیبیابی مدارهای الکترونیکی ایفا میکنند.
OWON SDS-215S یکی از محصولات حرفهای سری SDS200 است که با ترکیب یک اسیلوسکوپ دیجیتال قدرتمند و یک فانکشن ژنراتور داخلی، امکانات گستردهای را در قالب دستگاهی جمعوجور ارائه میدهد. این مدل برای کاربرانی طراحی شده که به سرعت، دقت و امکانات تحلیلی بالا نیاز دارند و در عین حال به دنبال یک دستگاه اقتصادی نسبت به اسیلوسکوپهای رده بالای بازار هستند.
یکی از مهمترین ویژگیهای OWON SDS-215S، پهنای باند 150MHz است. این مقدار برای بررسی اکثر مدارهای آنالوگ و دیجیتال، منابع تغذیه سوئیچینگ، سیستمهای مخابراتی، بردهای صنعتی، تجهیزات صوتی، مدارات میکروکنترلری و پروژههای آموزشی کاملاً مناسب است.
در کنار پهنای باند بالا، هر دو کانال دستگاه قادرند بهصورت همزمان با نرخ 1GS/s نمونهبرداری کنند؛ بنابراین حتی سیگنالهای سریع نیز با دقت بالا نمایش داده میشوند و احتمال از دست رفتن اطلاعات به حداقل میرسد. این موضوع هنگام تحلیل پالسهای سریع، بررسی نویز یا مشاهده لبههای سیگنال اهمیت ویژهای دارد.
در بسیاری از اسیلوسکوپهای اقتصادی، محدودیت حافظه باعث میشود هنگام بررسی سیگنالهای طولانی، بخشی از اطلاعات از بین برود یا رزولوشن زمانی کاهش یابد.
OWON SDS-215S با بهرهگیری از 20Mpts Memory Depth این مشکل را برطرف کرده است. حافظه عمیق دستگاه امکان ثبت بازههای زمانی طولانی را بدون افت کیفیت فراهم میکند و کاربر میتواند پس از ثبت شکل موج، روی بخشهای مختلف زوم کرده و کوچکترین جزئیات را بررسی کند.
این ویژگی در تحلیل پروتکلهای ارتباطی، بررسی فرآیند راهاندازی منابع تغذیه و عیبیابی مدارهای دیجیتال بسیار ارزشمند است.

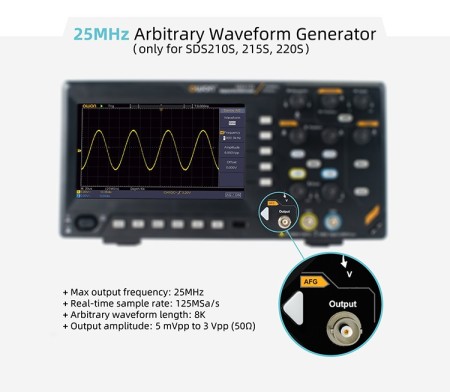

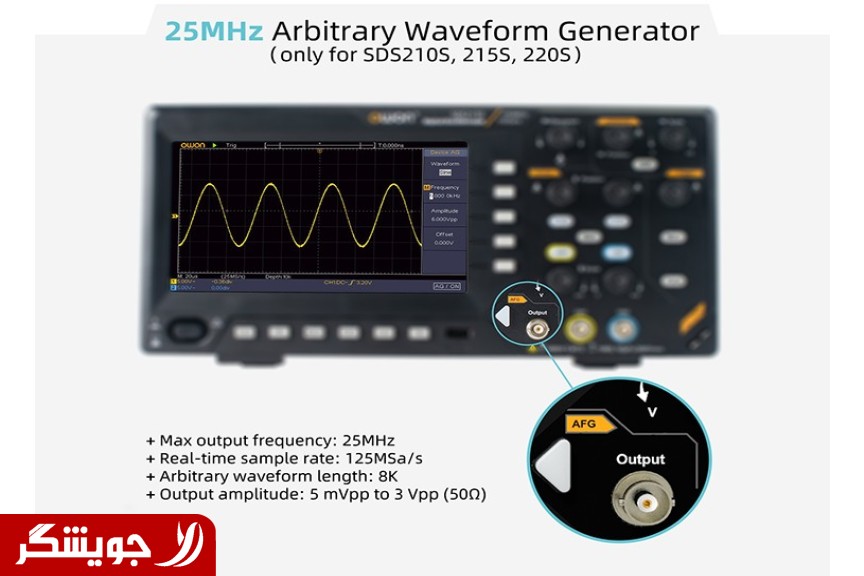

حرف S در انتهای مدل SDS-215S نشاندهنده وجود Function Generator داخلی است؛ قابلیتی که این مدل را از نسخه SDS215 متمایز میکند.
ژنراتور داخلی قادر است سیگنالهایی مانند:
را با فرکانس خروجی تا 25MHz تولید کند. به همین دلیل برای تست مدارها، شبیهسازی سیگنالهای ورودی و آموزش الکترونیک، دیگر نیازی به تهیه یک فانکشن ژنراتور جداگانه نخواهد بود.
این ویژگی علاوه بر کاهش هزینه تجهیزات، فضای میز کار را نیز بهینه میکند و سرعت انجام آزمایشها را افزایش میدهد.
یکی از قابلیتهایی که باعث افزایش سرعت تحلیل سیگنال میشود، اندازهگیری خودکار پارامترهای مختلف است.
OWON SDS-215S بیش از 30 پارامتر اندازهگیری را بهصورت خودکار محاسبه میکند؛ از جمله:
این قابلیت باعث میشود کاربر بدون انجام محاسبات دستی، اطلاعات دقیقی از رفتار سیگنال در اختیار داشته باشد.
یکی از امکانات حرفهای OWON SDS-215S، قابلیت FFT Spectrum Analysis است. این ویژگی سیگنال را از حوزه زمان به حوزه فرکانس تبدیل میکند و امکان مشاهده هارمونیکها، نویز، اعوجاج و مؤلفههای فرکانسی را فراهم میسازد. این قابلیت برای مهندسان الکترونیک قدرت، طراحی منابع تغذیه سوئیچینگ، سیستمهای صوتی و مخابراتی اهمیت بسیار زیادی دارد، زیرا تحلیل فرکانسی بدون نیاز به تجهیزات جانبی انجام میشود.
OWON SDS-215S علاوه بر قابلیتهای یک اسیلوسکوپ حرفهای، به فرکانسمتر 6 رقمی نیز مجهز شده است. این قابلیت امکان اندازهگیری دقیق فرکانس سیگنال ورودی را بدون نیاز به ابزار جداگانه فراهم میکند.
وجود فرکانسمتر داخلی باعث افزایش سرعت عیبیابی مدارها شده و هنگام تست منابع کلاک، اسیلاتورها، مدارهای PWM و سیستمهای مخابراتی بسیار کاربردی است.
برای تحلیل دقیقتر سیگنالها، این دستگاه از توابع ریاضی مختلف پشتیبانی میکند. کاربران میتوانند عملیات جمع، تفریق، ضرب، تقسیم و FFT را مستقیماً روی شکل موجها انجام دهند و بدون نیاز به نرمافزارهای جانبی، رفتار مدار را بررسی کنند.
همچنین امکان ذخیره 16 شکل موج در حافظه دستگاه وجود دارد که برای مقایسه نتایج اندازهگیری در مراحل مختلف تست بسیار مفید است.
یکی از ویژگیهای مهم OWON SDS-215S، پشتیبانی از USB Host و USB Device است. این قابلیت امکان ذخیره تصاویر و دادهها روی فلش مموری و همچنین ارتباط مستقیم با رایانه را فراهم میکند.
علاوه بر این، دستگاه از دستورات SCPI و نرمافزار LabVIEW پشتیبانی میکند؛ بنابراین میتوان آن را در سیستمهای تست خودکار (ATE)، پروژههای تحقیقاتی و خطوط تولید بهصورت کاملاً خودکار کنترل کرد. این ویژگی برای مراکز تحقیق و توسعه و آزمایشگاههای صنعتی ارزش بالایی دارد.
OWON SDS-215S به یک نمایشگر 7 اینچی TFT LCD با رزولوشن 800×480 پیکسل مجهز شده است که نمایش همزمان دو کانال، منوها و اطلاعات اندازهگیری را با وضوح بالا امکانپذیر میکند.
طراحی رابط کاربری دستگاه ساده و روان است و دسترسی سریع به تنظیمات Trigger، اندازهگیریها، فانکشن ژنراتور و ابزارهای تحلیلی باعث میشود کاربر در کوتاهترین زمان به اطلاعات مورد نیاز دسترسی داشته باشد.
این دستگاه در طیف وسیعی از کاربردهای تخصصی مورد استفاده قرار میگیرد، از جمله:
اگر به دنبال یک اسیلوسکوپ دیجیتال حرفهای با امکانات کامل هستید، OWON SDS-215S یکی از بهترین گزینههای موجود در رده خود محسوب میشود. پهنای باند 150MHz، نرخ نمونهبرداری 1GS/s، حافظه عمیق 20Mpts، فانکشن ژنراتور داخلی 25MHz، بیش از 30 اندازهگیری خودکار، تحلیل FFT، فرکانسمتر 6 رقمی، ارتباط USB و پشتیبانی از SCPI و LabVIEW این دستگاه را به ابزاری قدرتمند برای مهندسان الکترونیک، تعمیرکاران، مراکز آموزشی و واحدهای تحقیق و توسعه تبدیل کرده است. ترکیب قابلیتهای اندازهگیری و تولید سیگنال در یک دستگاه، علاوه بر کاهش هزینه تجهیزات، بهرهوری و سرعت انجام تستها را نیز افزایش میدهد.
| مشخصه | توضیحات |
|---|---|
| مدل | OWON SDS-215S |
| نوع دستگاه | اسیلوسکوپ دیجیتال فانکشن ژنراتور |
| تعداد کانال | 2 کانال |
| پهنای باند | 150MHz |
| نرخ نمونهبرداری | 1GS/s |
| حافظه ثبت | 20Mpts |
| نمایشگر | 7 اینچ TFT LCD (800×480) |
| اندازهگیری خودکار | بیش از 30 پارامتر |
| تحلیل FFT | دارد |
| فرکانسمتر | 6 رقمی |
| فانکشن ژنراتور | تا 25MHz |
| شکل موجهای خروجی | Sine، Square، Pulse، Ramp، Arbitrary |
| عملیات ریاضی | ، −، ×، ÷، FFT |
| ذخیره شکل موج | 16 Waveforms |
| رابط ارتباطی | USB Host و USB Device |
| پشتیبانی نرمافزاری | SCPI، LabVIEW |
| وزن | حدود 1.1 کیلوگرم |
