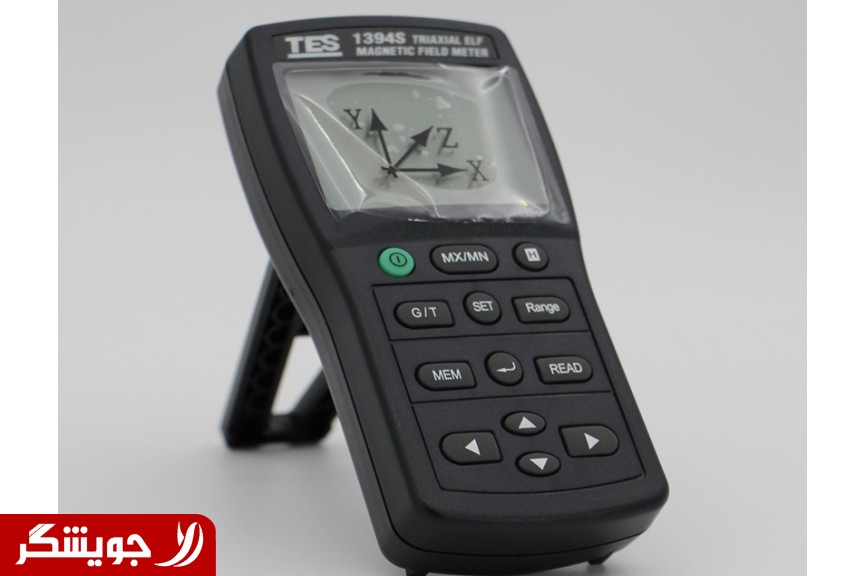

گوس متر TES-1394S | میدان سنج مغناطیسی سه‌محوره و دیتالاگر EMF

وقتی میدان مغناطیسی دیده نمی‌شود، باید آن را اندازه‌گیری کرد

گوس متر TES-1394S : در اطراف ما صدها تجهیز الکتریکی در حال تولید میدان مغناطیسی هستند؛ از خطوط انتقال برق و تابلوهای فشار قوی گرفته تا آسانسورها، ترانسفورماتورها، موتورهای صنعتی و حتی لوازم خانگی. اگرچه این میدان‌ها با چشم قابل مشاهده نیستند، اما در بسیاری از صنایع و مطالعات ایمنی، اندازه‌گیری آن‌ها اهمیت بالایی دارد.

در پروژه‌های بهداشت حرفه‌ای و مطالعات آلودگی الکترومغناطیسی، صرف دانستن وجود میدان کافی نیست؛ مهندسان نیاز دارند شدت میدان، جهت آن و تغییرات زمانی را نیز ثبت و تحلیل کنند.

TES-1394S دقیقاً برای چنین کاربردهایی طراحی شده است. این دستگاه یک میدان‌سنج مغناطیسی سه‌محوره حرفه‌ای است که می‌تواند میدان‌های مغناطیسی فرکانس پایین ناشی از تجهیزات برقی را با دقت بالا اندازه‌گیری و ذخیره کند.

تفاوت میدان سنج مغناطیسی TES-1394S با گوس‌مترهای معمولی

بسیاری از گوس‌مترهای ساده تنها در یک محور اندازه‌گیری انجام می‌دهند. در این حالت کاربر باید دستگاه را در جهات مختلف بچرخاند تا مقدار واقعی میدان مشخص شود.

اما TES-1394S به یک سنسور سه‌محوره (X,Y,Z) مجهز شده است.

این ویژگی چند مزیت مهم ایجاد می‌کند:

• اندازه‌گیری هم‌زمان در سه محور
• حذف خطای ناشی از جهت قرارگیری دستگاه
• افزایش دقت اندازه‌گیری
• مناسب برای محیط‌های پیچیده الکترومغناطیسی
• امکان مشاهده میدان واقعی بدون نیاز به چرخاندن سنسور

به همین دلیل این مدل در پروژه‌های تخصصی EMF بسیار محبوب است.

نمایش هم‌زمان محورهای X، Y و Z با گوس متر TES 1394S

یکی از ویژگی‌های جالب TES-1394S نمایش هم‌زمان سه محور میدان مغناطیسی است.

کاربر می‌تواند:

• مقدار محور X
• مقدار محور Y
• مقدار محور Z
• و میانگین میدان

را روی نمایشگر مشاهده کند.

این قابلیت در بررسی منابع تولید میدان مغناطیسی و شناسایی جهت غالب میدان اهمیت زیادی دارد.

محدوده اندازه‌گیری در گوس متر tes-1394S

این دستگاه از سه رنج اندازه‌گیری پشتیبانی می‌کند:

بر حسب میلی‌گوس (mG)

• 20 mG
• 200 mG
• 2000 mG

بر حسب میکروتسلا (µT)

• 2 µT
• 20 µT
• 200 µT

این محدوده‌ها تقریباً تمام کاربردهای مرتبط با اندازه‌گیری میدان‌های مغناطیسی ناشی از برق شهری و تجهیزات صنعتی را پوشش می‌دهند.

پهنای باند مناسب برای کاربردهای صنعتی 1394S

TES-1394S برای اندازه‌گیری میدان‌های مغناطیسی در محدوده:

30Hz تا 2000Hz

طراحی شده است.

این محدوده فرکانسی باعث می‌شود دستگاه برای اندازه‌گیری میدان‌های ناشی از:

• برق 50 هرتز
• برق 60 هرتز
• موتورهای صنعتی
• اینورترها
• تجهیزات توزیع برق
• ترانسفورماتورها

بسیار مناسب باشد.

دقت اندازه‌گیری؛ نقطه قوت میدان سنج مغناطیسی TES-1394S

در اندازه‌گیری‌های حرفه‌ای، دقت دستگاه اهمیت بسیار زیادی دارد.

TES-1394S دارای دقت:

±(3% 3 Digit)

در فرکانس‌های 50 و 60 هرتز است و در محدوده 40 تا 200 هرتز نیز دقت بسیار مناسبی ارائه می‌دهد.

این دقت باعث شده دستگاه برای پروژه‌های صنعتی و مطالعات علمی انتخاب مناسبی باشد.

دیتالاگر حرفه‌ای با کارت microSD در گوس متر TES

یکی از مهم‌ترین مزیت‌های این مدل نسبت به TES-1393، قابلیت ثبت خودکار اطلاعات است.

TES-1394S به:

کارت حافظه microSD

مجهز شده و می‌تواند داده‌ها را به‌صورت پیوسته ذخیره کند.

این ویژگی برای:

• پایش بلندمدت میدان مغناطیسی
• تهیه گزارش‌های HSE
• مطالعات تحقیقاتی
• پروژه‌های محیط زیستی

بسیار ارزشمند است.

حافظه داخلی برای ذخیره دستی اطلاعات میدان سنج مغناطیسی TES-1394S

علاوه بر ذخیره خودکار، دستگاه دارای:

99 حافظه دستی

نیز می‌باشد.

کاربر می‌تواند مقادیر اندازه‌گیری شده را ذخیره کرده و در زمان مناسب آن‌ها را بازخوانی کند.

ارتباط با رایانه از طریق Micro-USB

TES-1394S دارای رابط:

Micro-USB

است.

از طریق نرم‌افزار اختصاصی می‌توان:

• داده‌ها را دانلود کرد.
• نمودار تغییرات میدان را مشاهده نمود.
• گزارش تهیه کرد.
• اطلاعات را ذخیره و آرشیو نمود.

این قابلیت دستگاه را به ابزاری مناسب برای پروژه‌های مهندسی و تحقیقاتی تبدیل می‌کند.

قابلیت MAX، MIN و AVG در گوس متر تی ای اس

در بسیاری از محیط‌های صنعتی، میدان مغناطیسی ثابت نیست و ممکن است در زمان‌های مختلف تغییر کند.

TES-1394S قابلیت‌های زیر را در اختیار کاربر قرار می‌دهد:

• MAX Hold
• MIN Hold
• Average
• Data Hold

به کمک این امکانات می‌توان رفتار میدان مغناطیسی را بهتر تحلیل کرد و نقاط بحرانی را شناسایی نمود.

کاربردهای گوس متر TES-1394S

این دستگاه در حوزه‌های مختلف مورد استفاده قرار می‌گیرد:

• پروژه‌های HSE
• نیروگاه‌ها
• صنایع برق
• پست‌های توزیع برق
• تابلوهای فشار قوی
• صنایع الکترونیک
• آزمایشگاه‌های تحقیقاتی
• مراکز دانشگاهی
• مطالعات آلودگی الکترومغناطیسی
• اندازه‌گیری EMF در ساختمان‌ها
• بررسی تجهیزات صنعتی
• کنترل میدان مغناطیسی تجهیزات پزشکی

مزایای استفاده از TES-1394S

✔ اندازه‌گیری سه‌محوره میدان مغناطیسی ✔ نمایش هم‌زمان X، Y و Z ✔ اندازه‌گیری در واحدهای mG و µT ✔ دیتالاگر microSD ✔ رابط Micro-USB ✔ حافظه دستی 99 رکوردی ✔ قابلیت MAX / MIN / AVG ✔ پهنای باند 30Hz تا 2kHz ✔ مناسب پروژه‌های HSE و برق ✔ کیفیت ساخت تایوان

چرا میدان سنج مغناطیسی TES-1394S انتخاب مناسبی است؟

اگر به دنبال یک دستگاه حرفه‌ای برای اندازه‌گیری میدان‌های مغناطیسی ناشی از تجهیزات برقی هستید، TES-1394S یکی از کامل‌ترین گزینه‌های موجود در بازار محسوب می‌شود.

ترکیب سنسور سه‌محوره، دیتالاگر microSD، رابط USB و قابلیت تحلیل داده‌ها باعث شده این مدل تنها یک گوس‌متر ساده نباشد، بلکه به یک ابزار تخصصی برای پایش و مستندسازی میدان‌های الکترومغناطیسی تبدیل شود. به همین دلیل این دستگاه در میان مهندسان برق، کارشناسان HSE و پژوهشگران حوزه EMF محبوبیت بالایی دارد.

جدول مشخصات فنی گوس متر TES-1394S

دانلود کاتالوگ TES-1394S
