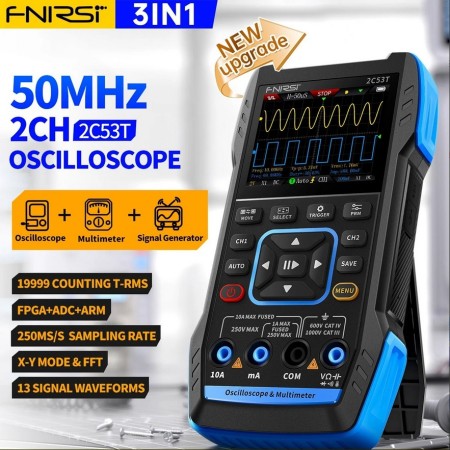

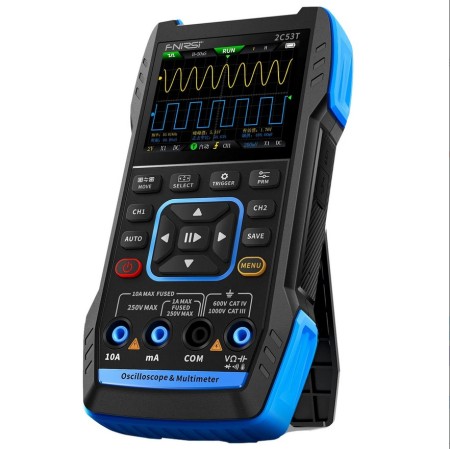

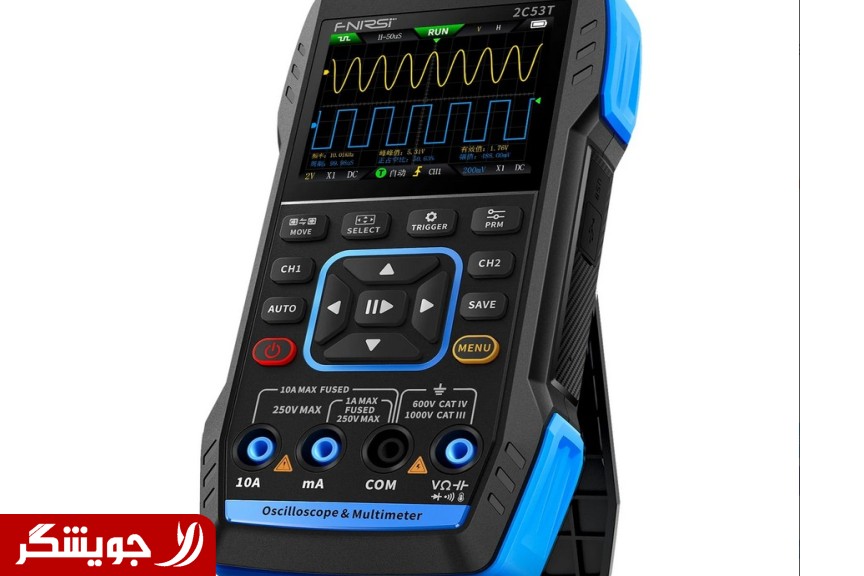

اسیلوسکوپ پرتابل FNIRSI-2C53T یک دستگاه سه-در-یک با کارایی بالا است که برای متخصصان حوزه تعمیرات و تحقیق و توسعه طراحی شده است. این ابزار، قابلیتهای یک اسیلوسکوپ دو کاناله دیجیتال، یک مولتیمتر دقیق True RMS و یک سیگنال ژنراتور DDS را در بدنهای کوچک و قابل حمل ادغام میکند. با داشتن پهنای باند 50 مگاهرتز، نرخ نمونهبرداری 250MSa/s و ماژول محافظ ولتاژ بالا، این دستگاه برای طیف گستردهای از کاربردهای اندازهگیری الکترونیکی، از کارگاههای آموزشی و تعمیرات خانگی گرفته تا محیطهای صنعتی، یک انتخاب ایدهآل و کارآمد محسوب میشود.
| مشخصات | مقدار |
|---|---|
| مشخصات پایه | |
| برند | FNIRSI |
| مدل | 2C53T |
| صفحه نمایش | 2.8 اینچ، رنگی HD |
| رزولوشن | 320*240 |
| مشخصات شارژ | TYPE-C (5V/1A) |
| باتری | 3000mAh لیتیومی |
| قابلیتها | اسیلوسکوپ، سیگنال ژنراتور، مولتیمتر |
| زمان آماده به کار | 6 ساعت (حداکثر تئوری در آزمایشگاه) |
| زبان | چینی و انگلیسی |
| ابعاد محصول | 167 * 89 * 35 میلیمتر |
| وزن | 300 گرم |
| مشخصات اسیلوسکوپ | |
| کانال | دو کاناله |
| نرخ نمونهبرداری | 250MS/s |
| پهنای باند آنالوگ | 50 مگاهرتز (هر کانال به صورت مستقل) |
| عمق ذخیرهسازی | 1Kpts |
| امپدانس ورودی | 1MΩ |
| رنج پایه زمانی | 10ns - 20s |
| حساسیت عمودی | 10mV/div - 10V/div (با پراب x1) |
| حداکثر ولتاژ قابل اندازهگیری | ±400V |
| حالت تریگر | AUTO / Normal / Single |
| نوع تریگر | لبه بالا رونده، لبه پایین رونده |
| حالت نمایش | Y-T / Rolling / X-Y |
| روش کوپلینگ | AC / DC |
| حالت ماندگاری (Persistence) | خاموش، 500ms، 1s، بینهایت |
| عملیات ریاضی | 8 عملیات پایه FFT |
| ذخیره اسکرینشات شکل موج | پشتیبانی میشود |
| خروجی گرفتن از تصویر شکل موج | پشتیبانی میشود |
| اندازهگیری با کرسر | پشتیبانی میشود |
| حالت نمایش بینهایت (Infinite Afterglow) | پشتیبانی میشود |
| مشخصات سیگنال ژنراتور | |
| 13 شکل موج سیگنال | موج سینوسی، مربعی، دندان ارهای، نیم موج، تمام موج، پله مثبت، پله معکوس، صعود نمایی، نزول نمایی، DC، چند آهنگی، پالس سینک، موج لورنتس |
| فرکانس خروجی | 0-50 کیلوهرتز |
| دامنه خروجی | 0-3 ولت |
| دیوتی سایکل خروجی | 0-100% |
| مشخصات مولتی متر | |
| ولتاژ DC | 1.9999V / 19.999V / 199.99V / 1000V |
| ولتاژ AC | 1.9999V / 19.999V / 199.99V / 750.0V |
| جریان DC | 19.999mA / 199.99mA / 1.9999A / 9.999A |
| جریان AC | 19.999mA / 199.99mA / 1.9999A / 9.999A |
| مقاومت | 19.999MΩ / 1.9999MΩ / 199.99KΩ / 19.999KΩ / 1.9999KΩ / 199.99Ω |
| ظرفیت خازن | 999.9uF / 99.99uF / 9.999uF / 999.9nF / 99.99nF / 9.999nF / 9.999mF / 99.99mF |
| دما | (-55 |
| تست دیود | دارد |
| تست پیوستگی (Buzzer) | دارد |
دستگاه FNIRSI 2C53T افنیرسی یک ابزار اندازهگیری پرتابل و چندمنظوره است که با ترکیب سه دستگاه حیاتی در یک پکیج، نیازهای تکنسینها، مهندسان و علاقهمندان به الکترونیک را به طور کامل پوشش میدهد. این اسیلوسکوپ دستی با بهرهگیری از معماری سختافزاری مدرن مبتنی بر FPGA، عملکردی پایدار و دقیق را برای تحلیل و عیبیابی انواع مدارهای الکترونیکی فراهم میآورد.
| بخش و قابلیت | توضیحات |
|---|---|
| اسیلوسکوپ (Oscilloscope) | |
| پهنای باند و نمونهبرداری | دو کاناله 2x50MHz، نرخ نمونهبرداری 250MS/s |
| ولتاژ ورودی | حداکثر ولتاژ قابل اندازهگیری ±400V |
| معماری سختافزار | FPGA ADC ARM با کارایی بالا برای ثبت دقیق جزئیات شکل موج |
| فانکشن تریگر | کامل (Automatic, Single, Normal) |
| تنظیم خودکار (AutoSet) | تنظیم و نمایش سریع شکل موج بدون نیاز به تنظیمات دستی پیچیده |
| ذخیرهسازی و خروجی | ذخیره اسکرینشات از شکل موج و امکان انتقال به کامپیوتر |
| مولتیمتر (Multimeter) | |
| دقت اندازهگیری | 4.5 رقم، 19999 شمارش، اندازهگیری True RMS |
| پارامترهای قابل اندازهگیری | ولتاژ، جریان، ظرفیت، مقاومت، دیود، تست پیوستگی و دما |
| حداکثر ولتاژ ورودی | 750 ولت AC و 1000 ولت DC |
| ویژگیهای هوشمند | رنج خودکار (Auto Range) و محافظ هوشمند در برابر سوختن (Anti-Burn) |
| نمایشگر و سایر قابلیتها | قابلیت نگهداری داده (Data Hold) و نمایشگر رنگی دیجیتال |
| سیگنال ژنراتور (Signal Generator) | |
| تعداد شکل موج | 13 نوع شامل: سینوسی، مربعی، دندان ارهای، پلهای و... |
| فرکانس خروجی | 1 هرتز تا 50 کیلوهرتز |
| دامنه خروجی | 0.1 تا 3.0 ولت |
| دیوتی سایکل خروجی | 0 تا 100 درصد |
اسیلوسکوپ دو کاناله با عملکرد پیشرفته: قلب این دستگاه، اسیلوسکوپ دیجیتال دو کاناله آن با پهنای باند مستقل 50 مگاهرتز برای هر کانال و نرخ نمونهبرداری 250MSa/s است. این مشخصات برای مشاهده و تحلیل اکثر سیگنالها در تعمیرات تجهیزات صوتی-تصویری، منابع تغذیه سوئیچینگ، مدارهای کنترلی و پروژههای الکترونیکی عمومی کاملاً مناسب است. اضافه شدن حالت نمایش XY به کاربر اجازه میدهد تا اختلاف فاز بین دو سیگنال را تحلیل کند. همچنین قابلیتهای اندازهگیری با کرسر، عملیات ریاضی ( , -, *, /) و تحلیل طیف فرکانسی با FFT، آن را به ابزاری قدرتمند برای تحلیلهای دقیقتر تبدیل کرده است.

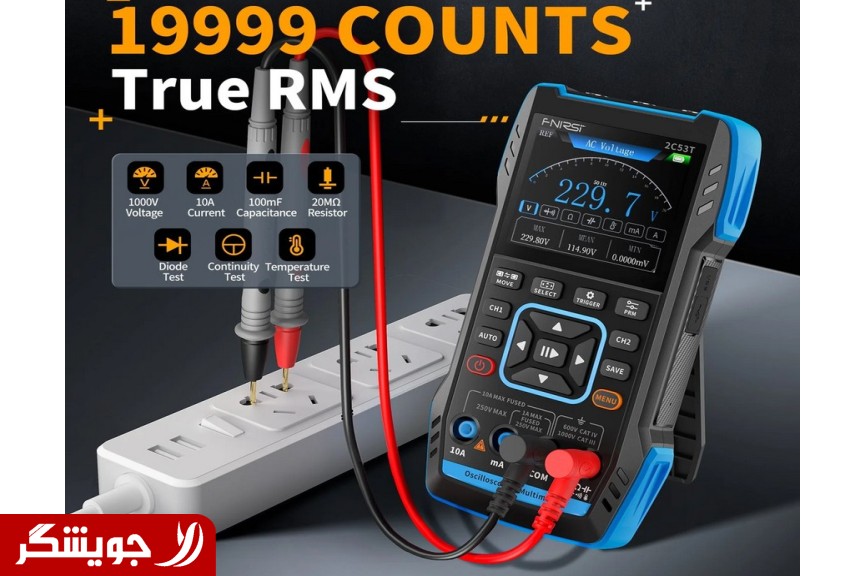

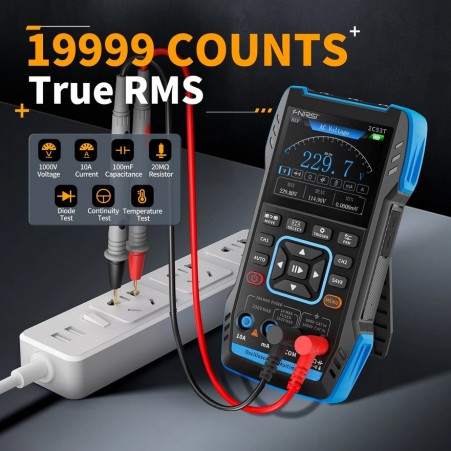

مولتیمتر دیجیتال دقیق True RMS: بخش مولتیمتر این دستگاه با دقت 4.5 رقم و 20000 شمارش، اندازهگیریهای قابل اعتمادی را ارائه میدهد. پشتیبانی از True RMS به این معناست که اندازهگیری ولتاژ و جریان AC برای شکلموجهای غیرسینوسی (مانند خروجی اینورترها) با دقت بالایی انجام میشود. رنج وسیع اندازهگیری برای ولتاژ، جریان، مقاومت و ظرفیت خازنی، نیاز به همراه داشتن یک مولتیمتر جداگانه را به طور کامل از بین میبرد.
سیگنال ژنراتور (Function Generator) داخلی: مولد سیگنال داخلی با قابلیت تولید 13 نوع شکل موج استاندارد و غیر استاندارد، ابزاری بسیار کاربردی برای تست و راهاندازی مدارها است. با استفاده از این قابلیت میتوان عملکرد تقویتکنندهها، فیلترها و سایر مدارهای آنالوگ را بدون نیاز به یک فانکشن ژنراتور رومیزی مجزا، شبیهسازی و ارزیابی کرد.
نقاط قوت:
محدودیتها:
اسیلوسکوپ قابل حمل FNIRSI 2C53T با توجه به امکانات گستردهای که ارائه میدهد، از ارزش خرید بسیار بالایی برخوردار است. این دستگاه به عنوان یک ابزار کارآمد و اقتصادی، جایگزین مناسبی برای خرید سه دستگاه مجزا بوده و به ویژه برای کاربرانی که به دنبال یک راهکار جامع و قابل حمل هستند، توصیه میشود. برای اطلاع از قیمت نهایی و شرایط خرید، میتوانید با واحد فروش ما در تماس باشید.
تفاوت اصلی مدل FNIRSI 2C53T با مدل قدیمیتر 2C23T چیست؟ مدل 2C53T نسخه ارتقا یافته است که علاوه بر بهبود دامنه اندازهگیری، قابلیتهای نرمافزاری مهمی مانند عملیات ریاضی روی شکل موجها، اندازهگیری دقیق با کرسر، حالت ماندگاری (Persistence) و حالت نمایش XY را اضافه کرده است که برای تحلیلهای حرفهایتر کاربرد دارند.
آیا با این دستگاه میتوان ولتاژ برق شهر (220 ولت) را به صورت مستقیم اندازهگیری کرد؟ بله. حداکثر ولتاژ قابل اندازهگیری در حالت اسیلوسکوپ ±400 ولت و در حالت مولتیمتر تا 750 ولت AC است. بنابراین، اندازهگیری ولتاژ برق شهر کاملاً ایمن و امکانپذیر است.
چگونه میتوانم شکل موجهای ذخیره شده را به کامپیوتر منتقل کنم؟ شما میتوانید با استفاده از کابل Type-C موجود در بستهبندی، دستگاه را به کامپیوتر متصل کرده و تصاویر اسکرینشات ذخیره شده از شکل موجها را برای تحلیل یا مستندسازی به کامپیوتر خود منتقل کنید.
آیا این اسیلوسکوپ برای کار در حوزه فرکانسهای رادیویی (RF) مناسب است؟ خیر. پهنای باند 50 مگاهرتزی این دستگاه برای کاربردهای الکترونیک عمومی، دیجیتال و قدرت مناسب است. برای کار با سیگنالهای RF که معمولاً فرکانسهای بسیار بالاتری دارند، به اسیلوسکوپهایی با پهنای باند چند صد مگاهرتز یا گیگاهرتز نیاز است.

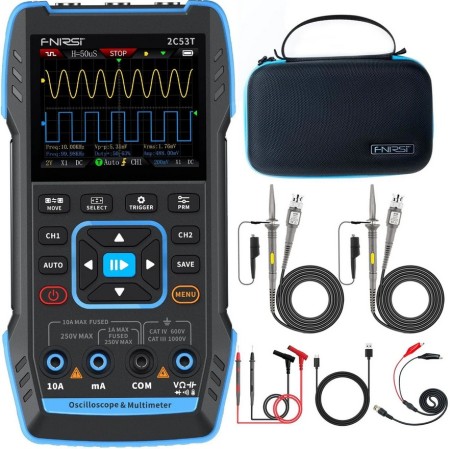

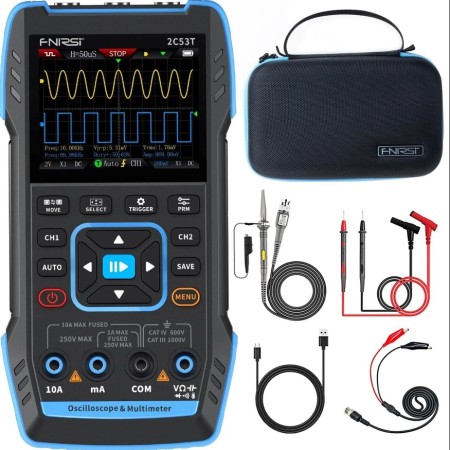

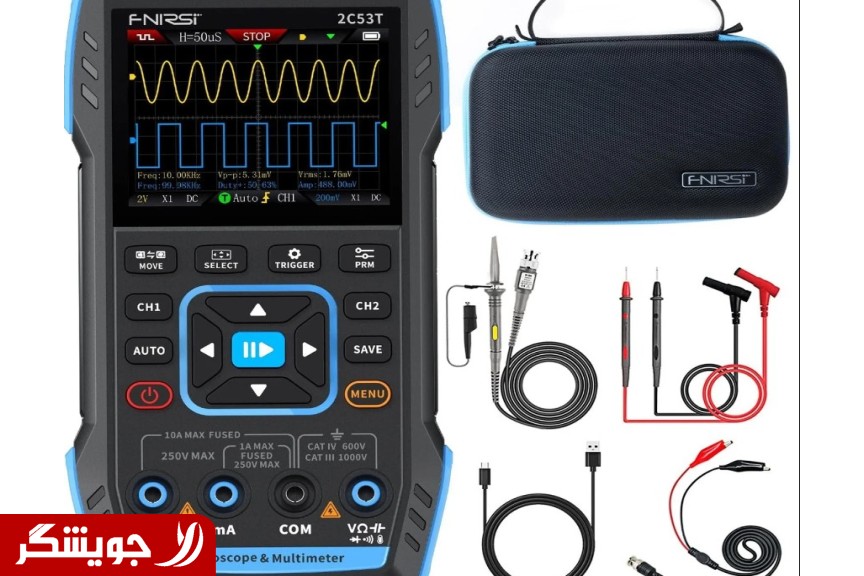

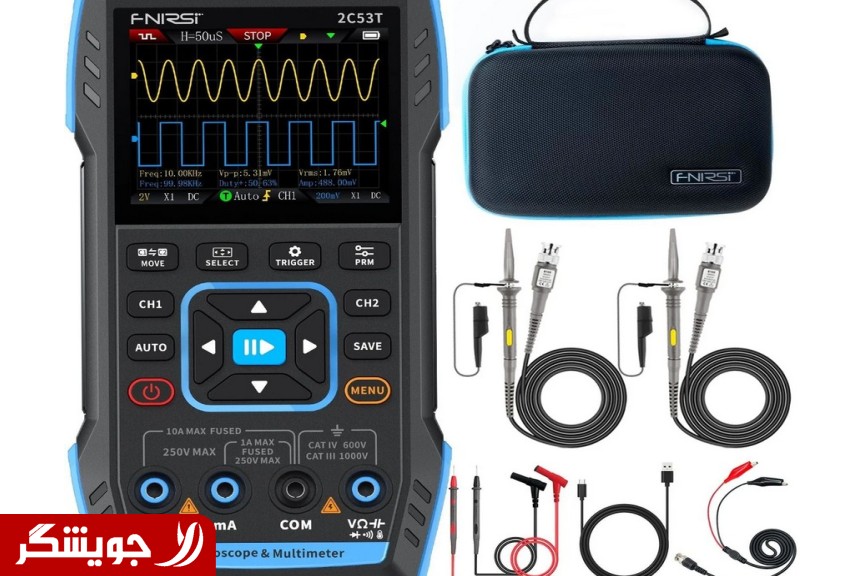

محتویات بستهبندی محصول شامل چه مواردی است؟ بستهبندی استاندارد محصول شامل دستگاه اصلی FNIRSI 2C53T، یک عدد پراب اسیلوسکوپ، پرابهای مولتیمتر، کابل شارژ Type-C و دفترچه راهنمای کاربر میباشد.
هیچ نظری برای این محصول ثبت نشده است
| همراه | ۰۹۱۳×××۵۶۸۷ |
|---|---|
| واتساپ | چت واتساپ |
بله، 2C53T دارای عملکرد تحلیلگر طیف است. شما میتوانید عملکرد FFT را از طریق تنظیمات کانال فعال کنید تا آن را راهاندازی کنید.
لطفاً دستگاه خود را به یک کامپیوتر ویندوز 10 متصل کنید و درایو USB را فرمت کنید. ممکن است نیاز باشد این کار را چند بار امتحان کنید، زیرا میتواند مشکل شما در ذخیرهسازی و اشتراکگذاری USB را حل کند.
1. وارد صفحه 设置 (settings) شوید 2. گزینه 语言 (language) را انتخاب کنید 3. 中文/English را انتخاب کنید
بله، فرکانس خروجی سیگنال ژنراتور 2C53T بین 0 تا 50 کیلوهرتز است.
دستگاه تصویر را ذخیره میکند
