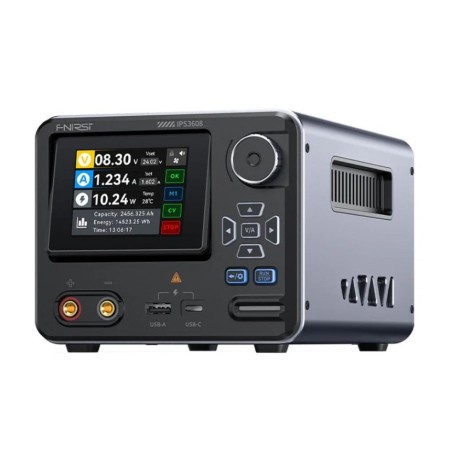

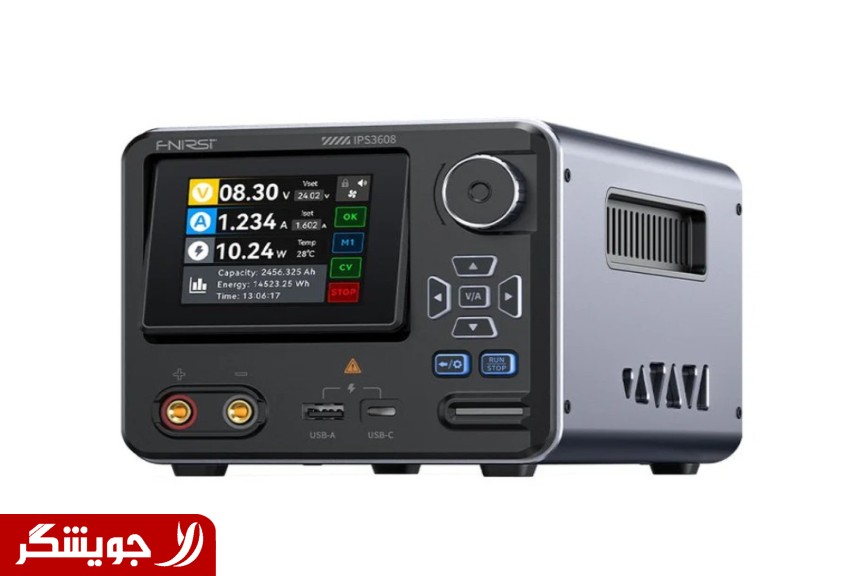

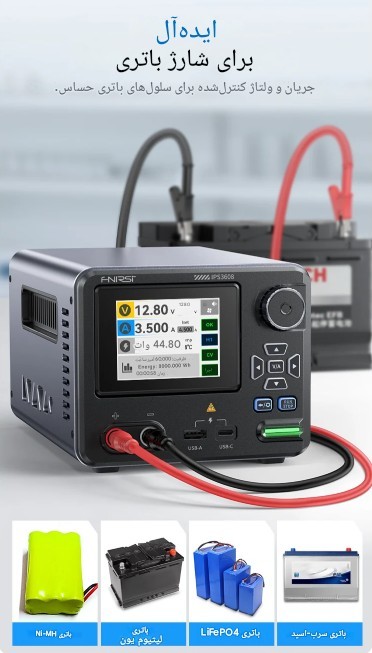

منبع تغذیه FNIRSI IPS3608 یک ابزار اندازهگیری دقیق و چندمنظوره است که برای نمایش، نظارت و تحلیل پارامترهای الکتریکی طراحی شده است. این دستگاه مجهز به یک صفحه نمایش 3.2 اینچی رنگی IPS است که امکان نمایش همزمان و واضح ولتاژ و جریان دو کانال مجزا را فراهم میکند. با دقت اندازهگیری بالا، قابلیت رسم منحنیهای ولتاژ-جریان و ثبت داده، این ماژول ابزاری کارآمد برای توسعهدهندگان، تعمیرکاران و علاقهمندان به الکترونیک جهت تست و عیبیابی منابع تغذیه، مدارات و بررسی رفتار بار است. اتصال از طریق پورت USB-C و پشتیبانی از نرمافزار کامپیوتر، قابلیتهای تحلیل و بهروزرسانی دستگاه را گسترش میدهد.
| پارامتر | مشخصات |
|---|---|
| پارامترهای اصلی | |
| مدل | IPS3608 |
| نوع صفحه نمایش | صفحه نمایش رنگی 2.8 اینچ |
| نور پسزمینه | روشنایی نور پسزمینه قابل تنظیم |
| زبان | 中文 (چینی), English (انگلیسی) |
| ابعاد محصول | ≈ 138 × 214 × 115 میلیمتر |
| وزن محصول | ≈ 1539 گرم |
| پارامترهای تغذیه و خروجی | |
| ورودی | |
| محدوده ولتاژ | 100-240VAC (50/60Hz) |
| رزولوشن تنظیم | |
| ولتاژ | 0.01 ولت |
| جریان | 0.001 آمپر |
| دقت مقادیر خوانده شده | |
| ولتاژ خروجی | ±(0.3% 3 رقم) |
| جریان خروجی | ±(0.15% 5 رقم) |
| محیط کاری | |
| دما و رطوبت | 10- الی 40 درجه سانتیگراد، 0% الی 75% RH |
| مکانیزمهای حفاظتی | ◾ حفاظت در برابر ولتاژ بیش از حد (OVP)◾ حفاظت در برابر جریان بیش از حد (OCP)◾ حفاظت در برابر توان بیش از حد (OPP)◾ حفاظت در برابر دمای بیش از حد (OTP)◾ حفاظت در برابر ولتاژ کمتر از حد (LVP)◾ حفاظت در برابر اتصال کوتاه (SCP)◾ حفاظت در برابر اتصال معکوس ورودی◾ حفاظت در برابر تزریق معکوس خروجی |
| خروجی | |
| ولتاژ | DC 0~36V |
| جریان | 0~8A |
| توان | 0~285W |
| نرخ رگولاسیون بار | ±(0.2% 2 رقم) |
| ※ روش محاسبه دقت: یک بیت برابر با کمترین رزولوشن است. به عنوان مثال برای 5 ولت، خطا برابر است با ±(5 x 0.3% 3 x 0.01)، یعنی 5 ± 0.045 ولت. | |
| پروتکلهای شارژ سریع | |
| USB-C | PD3.0 |
| USB-A | HUAWEI FCPHUAWEI SCPAFCQC2.0QC3.0 |
منبع تغذیه FNIRSI IPS3608 یک ابزار اندازهگیری دقیق و پیشرفته برای نظارت بر پارامترهای الکتریکی در مدارات DC است. این دستگاه با بهرهگیری از یک نمایشگر 3.2 اینچی IPS با کیفیت بالا، اطلاعات ولتاژ و جریان را با جزئیات کامل نمایش میدهد. بدنه این منبع تغذیه از آلیاژ آلومینیوم ساخته شده که علاوه بر استحکام، به دفع حرارت نیز کمک میکند.

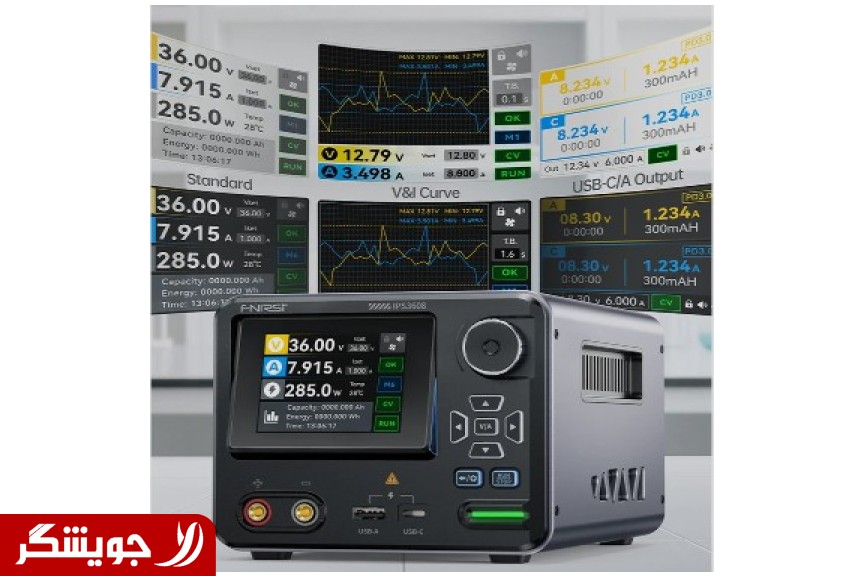

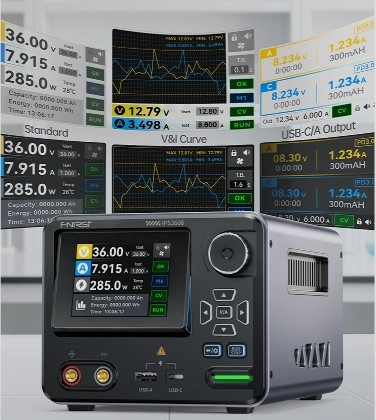

یکی از ویژگیهای برجسته این محصول، قابلیت نمایش دادهها در حالتهای مختلف است. کاربران میتوانند مقادیر عددی ولتاژ، جریان، توان، ظرفیت (Ah)، انرژی (Wh) و مقاومت معادل بار را مشاهده کنند. علاوه بر این، دستگاه قادر به رسم منحنی ولتاژ بر حسب زمان و جریان بر حسب زمان است که برای تحلیل رفتار دینامیک مدارات بسیار مفید است. حالت نمایش منحنی ولتاژ-جریان (V-I Curve) نیز برای تست و شناسایی مشخصات منابع تغذیه و بارها کاربرد دارد.

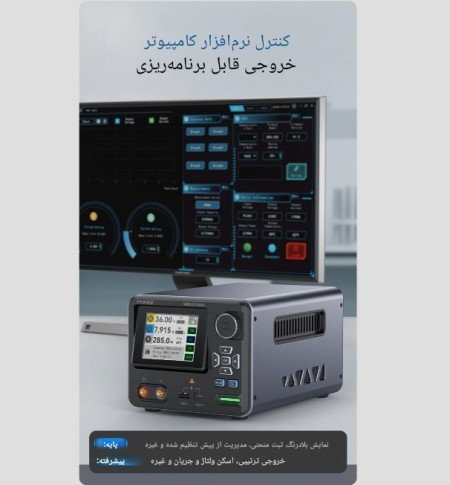

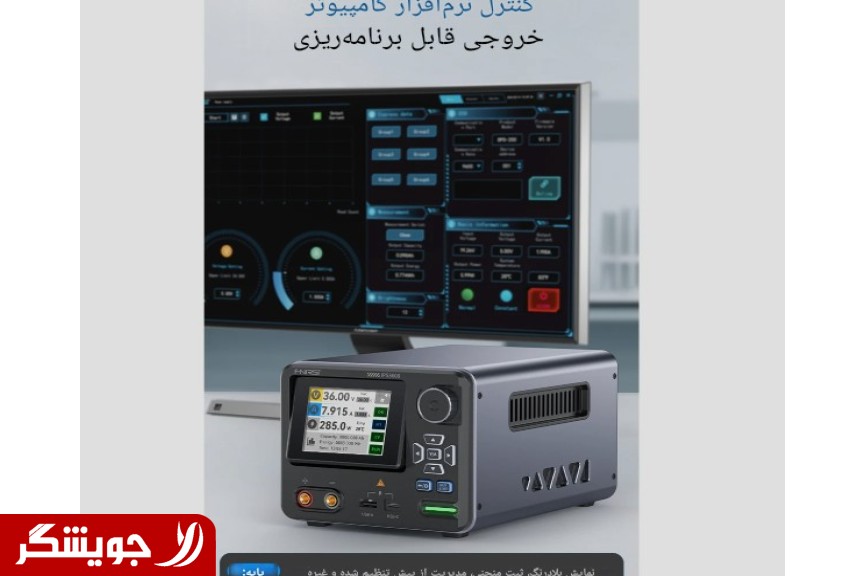

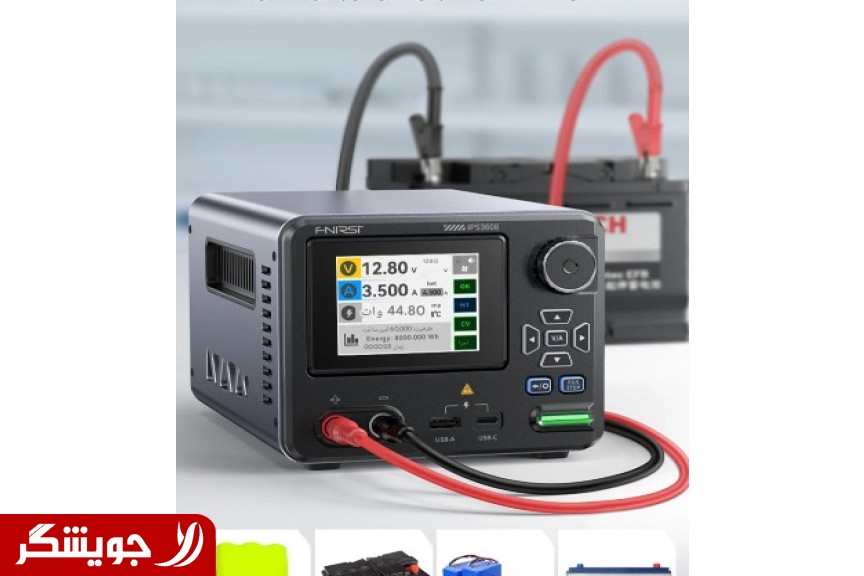

این منبع تغذیه از طریق پورت USB-C تغذیه شده و همچنین برای اتصال به کامپیوتر و بهروزرسانی نرمافزار داخلی (Firmware) از همین پورت استفاده میکند. نرمافزار کامپیوتری اختصاصی آن امکان مشاهده زنده دادهها، ذخیرهسازی و تحلیل دقیقتر را برای کاربران حرفهای فراهم میآورد. این دستگاه برای طیف وسیعی از کاربردها از جمله تست پاوربانک، شارژر، منابع تغذیه آزمایشگاهی و پروژههای الکترونیکی DIY مناسب است.
قیمت این محصول با توجه به دقت بالا، نمایشگر رنگی بزرگ و قابلیتهای نرمافزاری، در رده ابزارهای اندازهگیری اقتصادی و با ارزش خرید بالا قرار میگیرد. این ماژول جایگزین مناسبی برای چندین ولتمتر و آمپرمتر پنلی مجزا است و با ارائه تحلیل گرافیکی، کارایی بیشتری را در اختیار کاربر قرار میدهد.
هنگام خرید این منبع تغذیه به نکات زیر توجه کنید:
هیچ نظری برای این محصول ثبت نشده است
| همراه | ۰۹۱۳×××۵۶۸۷ |
|---|---|
| واتساپ | چت واتساپ |
این ماژول میتواند ولتاژ تا 36 ولت و جریان تا 8 آمپر را در هر کانال اندازهگیری کند.
خیر، ماژول IPS3608 منحصراً برای اندازهگیری پارامترها در مدارات جریان مستقیم (DC) طراحی شده است.
بله، دستگاه برای روشن شدن و کار کردن نیاز به یک منبع تغذیه با ولتاژ بین 3.8 تا 24 ولت دارد که از طریق پورت USB-C تأمین میشود.
بله، دستگاه قابلیت ثبت و نمایش ظرفیت (Ah) و انرژی (Wh) را دارد. همچنین با اتصال به نرمافزار کامپیوتر میتوان دادهها را برای تحلیلهای بعدی ذخیره کرد.
معمولاً نرمافزارهای ارائه شده توسط FNIRSI با سیستمعامل ویندوز سازگار هستند. برای اطلاعات دقیقتر به وبسایت رسمی FNIRSI مراجعه کنید.
