در بسیاری از پروژههای تحقیقوتوسعه، آموزش آزمایشگاهی و سامانههای تست خودکار، یک منبع سیگنال ساده کافی نیست. مهندس باید بتواند دامنه، فرکانس، شکل موج، زمان خیز، سیکل کاری، مدولاسیون و شرایط تحریک مدار را با دقت کنترل کند؛ آن هم بدون آنکه اعوجاج، Overshoot یا ناپایداری حرارتی نتیجه آزمایش را مخدوش کند.

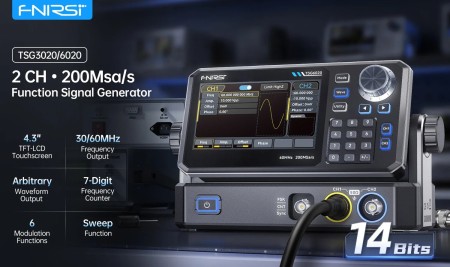

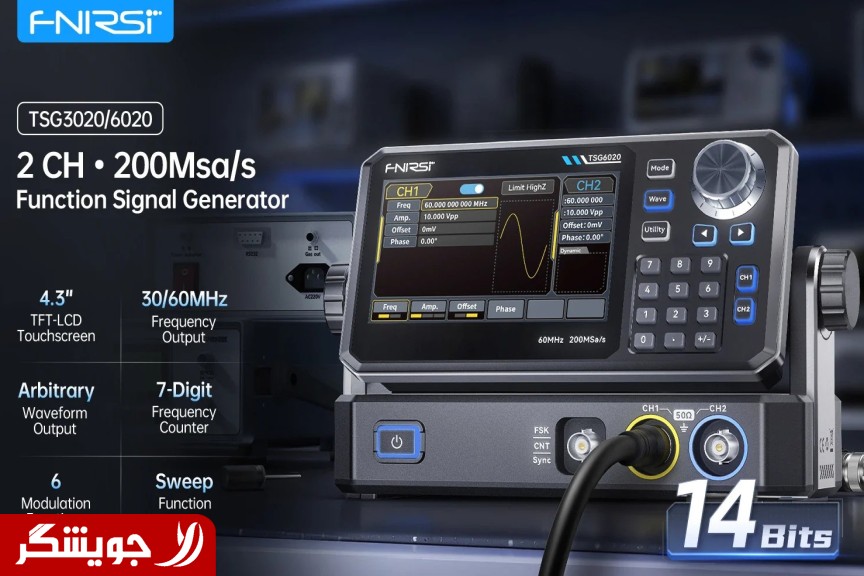

فینرسی TSG6020 یک مولد تابع و شکل موج دلخواه دوکاناله است که با بهرهگیری از فناوری DDS، نرخ نمونهبرداری 200 مگاسمپلبرثانیه و وضوح عمودی 14 بیت، امکان تولید سیگنالهای استاندارد و سفارشی را تا فرکانس 60 مگاهرتز فراهم میکند. این دستگاه برای آزمایش مدارهای آنالوگ و دیجیتال، تحلیل پاسخ فرکانسی، تست تجهیزات مخابراتی، آموزش الکترونیک و طراحی سامانههای آزمون خودکار ساخته شده است.
نکته مهم: TSG6020 یک مولد سیگنال، مولد تابع و مولد شکل موج دلخواه است؛ نه اسیلوسکوپ. وظیفه اصلی آن تولید سیگنال کنترلشده برای تحریک و ارزیابی مدارهاست.
TSG6020 مجموعهای از قابلیتهای کلیدی را در یک ابزار قابلحمل ترکیب میکند: دو خروجی مستقل، دامنه قابل تنظیم، تولید شکل موج دلخواه، مدولاسیونهای متنوع، Sweep خطی و لگاریتمی، شمارنده فرکانس داخلی و رابط کاربری لمسی. نتیجه، دستگاهی است که هم برای تنظیمات سریع روی میز آزمایش مناسب است و هم میتواند در فرآیندهای تست تکرارشونده و خودکار به کار گرفته شود.

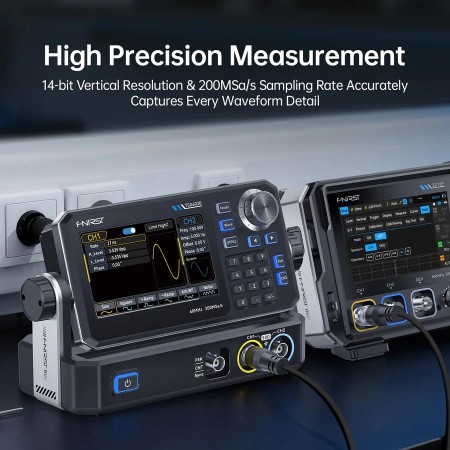

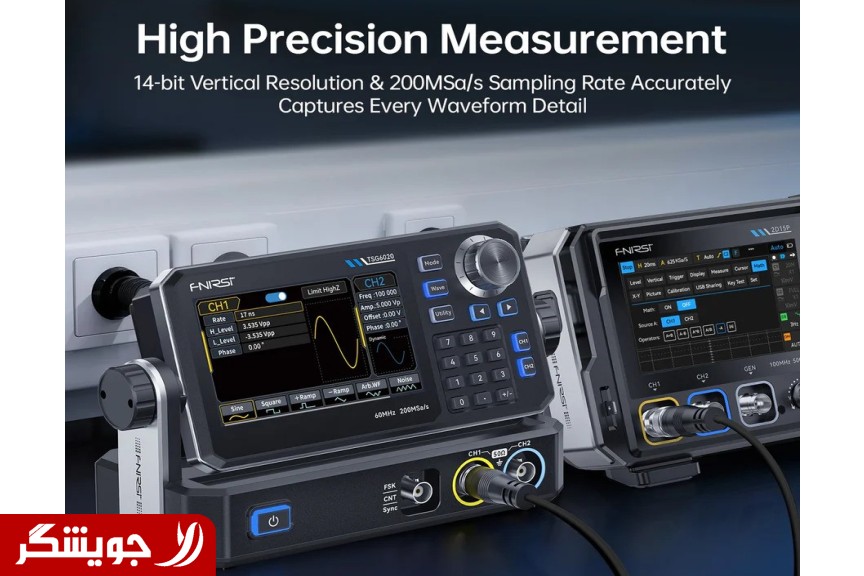

معماری DDS امکان کنترل دیجیتال و پایدار پارامترهای سیگنال را فراهم میکند. نرخ نمونهبرداری 200 MSa/s نیز به دستگاه اجازه میدهد شکل موجها را با جزئیات مناسبی بازسازی کند، درحالیکه وضوح 14 بیتی عمودی، گامهای کوچکتر در تنظیم دامنه و بازتولید نرمتر سیگنال را امکانپذیر میسازد.
وجود دو کانال خروجی، TSG6020 را برای سناریوهایی فراتر از تولید یک سیگنال منفرد مناسب میکند. برای نمونه میتوان:
دامنه خروجی به امپدانس بار و فرکانس وابسته است. این موضوع در کاربردهای حرفهای اهمیت زیادی دارد، زیرا مقدار نمایشدادهشده و مقدار واقعی سیگنال در بار 50 اهم با حالت امپدانس بالا یکسان نیست. مشخصات دامنه دستگاه به شکل زیر ارائه شده است:
| شرایط خروجی | بازه دامنه |
|---|---|
| امپدانس بالا، فرکانس کمتر از 10 مگاهرتز | 2 میلیولت پیکتوپیک تا 20 ولت پیکتوپیک |
| امپدانس بالا، فرکانس بیشتر از 10 مگاهرتز | 2 میلیولت پیکتوپیک تا 10 ولت پیکتوپیک |
| بار 50 اهم، فرکانس کمتر از 10 مگاهرتز | 1 میلیولت پیکتوپیک تا 10 ولت پیکتوپیک |
| بار 50 اهم، فرکانس بیشتر از 10 مگاهرتز | 1 میلیولت پیکتوپیک تا 5 ولت پیکتوپیک |
این گستره، امکان کار با سیگنالهای بسیار کمدامنه در ورودیهای حساس و همچنین اعمال سیگنالهای قویتر برای تست مدارهای قدرت، تقویتکنندهها و ورودیهای صنعتی را فراهم میکند؛ البته انتخاب دامنه باید همواره با توجه به مشخصات مدار تحت آزمایش انجام شود.
TSG6020 از شکل موجهای رایج آزمایشگاهی پشتیبانی میکند:
برای آزمایشهای معمول، شکل موجهای استاندارد امکان راهاندازی سریع دستگاه را فراهم میکنند. برای نمونه، موج سینوسی برای بررسی پاسخ فرکانسی، موج مربعی برای ارزیابی رفتار گذرا و موج پالسی برای تست زمانبندی یا تحریک ورودیهای دیجیتال کاربرد دارد.
در پروژههایی که شکل موج استاندارد پاسخگوی نیاز نیست، میتوان شکل موج سفارشی را تعریف و در حافظه دستگاه ذخیره کرد. حافظه غیرفرار داخلی ظرفیت نگهداری تا 24 شکل موج دلخواه را دارد؛ بنابراین شکل موجهای پرکاربرد پس از خاموش و روشن شدن دستگاه نیز بدون نیاز به پیکربندی مجدد در دسترس خواهند بود.

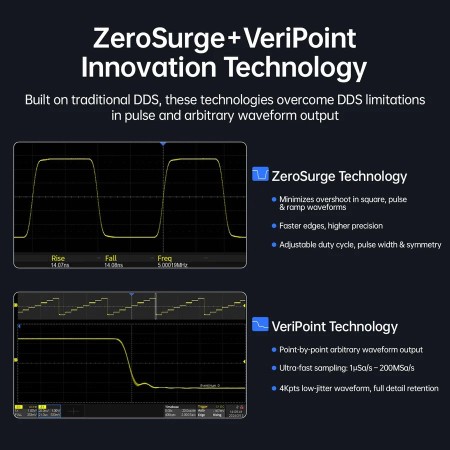

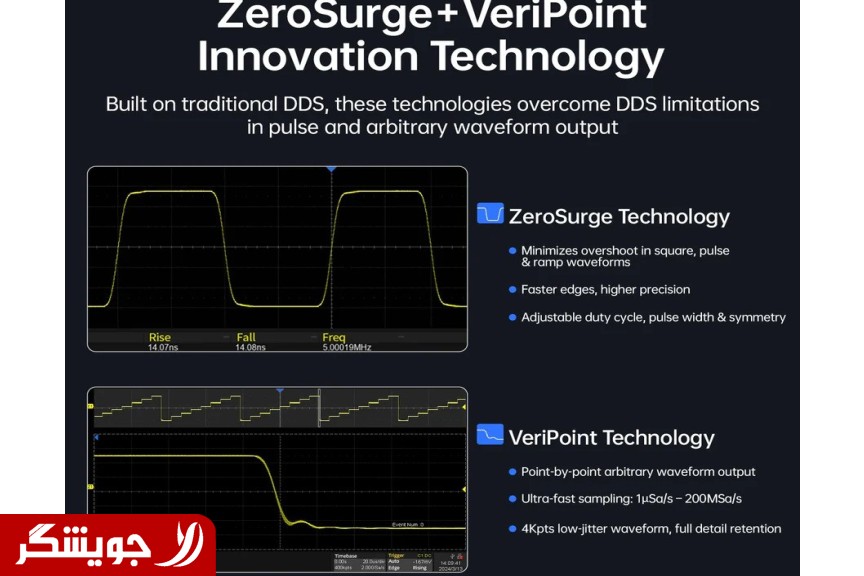

فناوری VeriPoint برای خروجیدهی واقعی نقطهبهنقطه شکل موجهای دلخواه طراحی شده است. این قابلیت در زمانی اهمیت پیدا میکند که شکل موج از یک الگوی ساده فراتر میرود و جزئیات زمانی آن باید با دقت حفظ شود.
نرخ نمونهبرداری قابل تنظیم در این بخش از 1 میکروسمپلبرثانیه تا 200 مگاسمپلبرثانیه اعلام شده است. چنین بازهای امکان ایجاد تعادل میان طول رکورد، جزئیات موج و سرعت تغییرات سیگنال را فراهم میکند. همچنین Jitter کمتر از 200 پیکوثانیه به حفظ جایگاه زمانی نقاط شکل موج کمک میکند؛ موضوعی که در تستهای زمانبندی، ارتباطات دیجیتال و بررسی رفتار مدارهای حساس به فاز اهمیت دارد.
در یک موج مربعی، پالسی یا رمپ، کیفیت لبه فقط به سرعت تغییر ولتاژ محدود نمیشود. Overshoot بیشازحد میتواند به تحریک ناخواسته مدار، خطای اندازهگیری یا حتی اعمال ولتاژ نامطلوب به ورودی قطعه منجر شود.
فناوری ZeroSurge با هدف کاهش Overshoot در شکل موجهای مربعی، پالسی و رمپ به کار رفته است. طبق مشخصات اعلامشده، Overshoot تا 1 درصد محدود میشود و زمان خیز و زمان افت میتواند به 13٫5 نانوثانیه برسد. این ویژگی برای کاربردهایی مانند موارد زیر ارزشمند است:
در عمل، لبه سریعتر و کنترلشدهتر باعث میشود سیگنال تولیدشده شباهت بیشتری به محرک مورد نظر داشته باشد و سهم خود مولد در خطای آزمایش کاهش پیدا کند.
TSG6020 تنها یک تولیدکننده موج پایه نیست و مجموعهای از روشهای مدولاسیون را نیز ارائه میدهد:
این قابلیتها به مهندس اجازه میدهند سیگنالهایی نزدیکتر به شرایط واقعی سامانههای ارتباطی تولید کند. برای مثال، AM و FM برای بررسی زنجیرههای گیرنده و فیلترها، و FSK، ASK و PSK برای ارزیابی مسیرهای دیجیتال و روشهای انتقال داده قابل استفاده هستند.
پشتیبانی از مدولاسیون در کنار دو کانال خروجی، دستگاه را برای آموزش اصول مخابرات، تست بلوکهای گیرنده و فرستنده، بررسی رفتار فیلترها و شبیهسازی سیگنالهای مورد نیاز در محیط تحقیقاتی مناسب میکند.
در تست فیلترها، تقویتکنندهها، شبکههای تطبیق و سامانههای کنترل، تغییر دستی فرکانس و ثبت پاسخ مدار زمانبر و مستعد خطاست. عملکرد Sweep در TSG6020 این فرایند را منظمتر میکند.
دستگاه از دو حالت Sweep پشتیبانی میکند:
زمان Sweep از 1 میلیثانیه تا 500 ثانیه با دقت 0٫1 درصد قابل تنظیم است. Sweep سریع برای مشاهده واکنش گذرای سامانه و Sweep طولانیتر برای ثبت دقیق پاسخ مدار یا هماهنگسازی با تجهیزات اندازهگیری مناسب است.
TSG6020 به یک شمارنده فرکانس داخلی 7 رقمی مجهز شده است که میتواند فرکانس، پریود و Duty Cycle سیگنالهای TTL را اندازهگیری کند. محدوده اندازهگیری از 100 میلیهرتز تا 100 مگاهرتز و دقت اعلامشده برابر با ±51 ppm است.
وجود این شمارنده باعث میشود برای بررسی اولیه سیگنال ورودی یا کنترل فرکانس یک منبع TTL، همیشه به ابزار جداگانه نیاز نباشد. این قابلیت برای عیبیابی سریع، کنترل خروجی مولدهای دیگر، آموزش اندازهگیری فرکانس و بررسی Duty Cycle سیگنالهای دیجیتال کاربرد دارد.
TSG6020 برای کاربردهای فرکانس بالاتر، مشخصات مهمی در زمینه کیفیت خروجی ارائه میکند:
| پارامتر | مقدار اعلامشده |
|---|---|
| نرخ نمونهبرداری | 200 MSa/s |
| وضوح عمودی | 14 بیت |
| حداکثر فرکانس مدل TSG6020 | 60 MHz |
| دامنه خروجی در بار 50 اهم | 1 mVpp تا 10 Vpp، بسته به فرکانس |
| نویز فاز | حداکثر −125 dBc/Hz در 10 MHz با Offset برابر 10 kHz |
| اعوجاج هارمونیکی | کمتر از −40 dBc در بازه 30 تا 60 MHz |
| Jitter در خروجی شکل موج دلخواه | کمتر از 200 ps |
| زمان خیز و افت | حداکثر 13٫5 ns طبق مشخصات ZeroSurge |
| Overshoot | حداکثر 1٪ طبق مشخصات ZeroSurge |
نویز فاز پایینتر به معنای پایداری بهتر مؤلفه فاز سیگنال در اطراف فرکانس اصلی است و در تستهای RF و سامانههای حساس به فاز اهمیت پیدا میکند. اعوجاج هارمونیکی کمتر نیز کمک میکند خروجی تولیدشده، بهویژه در فرکانسهای بالاتر، از شکل موج ایدهآل فاصله کمتری داشته باشد.
رابط کاربری TSG6020 بر پایه یک نمایشگر TFT-LCD لمسی 4٫3 اینچی طراحی شده و در کنار آن کلیدهای فیزیکی نیز در اختیار کاربر قرار دارد. ترکیب این دو روش، هم تغییر سریع پارامترها را ساده میکند و هم برای کاربرانی که کنترل مستقیم و فیزیکی را ترجیح میدهند، انعطاف بیشتری ایجاد میکند.
نمایشگر دستگاه علاوه بر تنظیمات، پیشنمایش لحظهای شکل موج و وضعیت عملیاتی را نشان میدهد. مشاهده همزمان شکل موج، فرکانس، دامنه و حالت فعال، احتمال خطا در تنظیمات را کاهش میدهد؛ خصوصاً زمانی که دستگاه در محیط آموزشی، کارگاه یا محل تست قابلحمل استفاده میشود.
TSG6020 از حالتهای کاری زیر پشتیبانی میکند:
حالت Continuous برای تولید دائمی سیگنال در آزمایشهای عمومی استفاده میشود. حالت Gated امکان کنترل زمان فعالبودن خروجی را فراهم میکند و برای تحریکهای وابسته به تریگر یا تستهای مرحلهای مناسب است. حالتهای Modulation و Sweep نیز برای تستهای مخابراتی، تحلیل فیلتر و بررسی پاسخ سیستم کاربرد دارند.
این تنوع، TSG6020 را برای سیستمهای تست خودکار نیز مناسب میکند؛ جایی که تکرارپذیری پارامترها، تغییر برنامهریزیشده شرایط تحریک و کاهش دخالت اپراتور اهمیت دارد.
در محیط آزمایشگاه، اتصال اشتباه، اختلاف پتانسیل زمین یا استفاده مداوم میتواند به خروجی مولد فشار وارد کند. TSG6020 با امکاناتی مانند ایزولاسیون کانالها، ایمنی اتصال زمین و خروجی Sync سازگار با TTL، برای عملکرد پایدارتر در سناریوهای متنوع طراحی شده است.
سیستم خنککاری دستگاه نیز از هیتسینک آلومینیومی و فن کمصدا استفاده میکند. دفع مناسب گرما، به حفظ ثبات عملکرد در استفادههای طولانیمدت کمک میکند و فن کمصدا باعث میشود دستگاه در محیط آموزشی یا آزمایشگاهی مزاحمت صوتی کمتری ایجاد کند.
TSG6020 و TSG3020 از نظر معماری کلی، دوکانالهبودن، نرخ نمونهبرداری 200 MSa/s، وضوح 14 بیت و قابلیتهای اصلی تولید شکل موج در یک خانواده قرار میگیرند. تفاوت اصلی میان آنها در حداکثر فرکانس خروجی است.
| ویژگی | TSG3020 | TSG6020 |
|---|---|---|
| نوع دستگاه | مولد تابع و شکل موج دلخواه دوکاناله | مولد تابع و شکل موج دلخواه دوکاناله |
| فناوری | DDS | DDS |
| نرخ نمونهبرداری | 200 MSa/s | 200 MSa/s |
| وضوح عمودی | 14 بیت | 14 بیت |
| حداکثر فرکانس خروجی | 30 MHz | 60 MHz |
| شکل موجهای استاندارد | سینوسی، مربعی، رمپ، پالسی، نویز و DC | سینوسی، مربعی، رمپ، پالسی، نویز و DC |
| شکل موج دلخواه | دارد | دارد |
| مدولاسیون | AM، FM، PM، FSK، ASK و PSK | AM، FM، PM، FSK، ASK و PSK |
| Sweep | خطی و لگاریتمی | خطی و لگاریتمی |
| شمارنده داخلی | 7 رقمی | 7 رقمی |
اگر پروژه در محدوده فرکانسی تا 30 مگاهرتز انجام میشود، TSG3020 میتواند انتخاب مناسبی باشد. اما برای آزمایشهای RF، هارمونیکها، فیلترها و مدارهایی که به پوشش فرکانسی بالاتر نیاز دارند، TSG6020 با سقف 60 مگاهرتز فضای کاری گستردهتری در اختیار میگذارد.
در مرحله طراحی و نمونهسازی، مهندس میتواند انواع سیگنالها را به مدار اعمال کند و اثر تغییر فرکانس، دامنه، فاز یا مدولاسیون را بررسی کند. امکان ذخیره شکل موجهای سفارشی نیز باعث میشود سناریوهای تست پیچیده در دفعات بعدی سریعتر تکرار شوند.
رابط لمسی، پیشنمایش شکل موج و دسترسی به شکل موجهای استاندارد، TSG6020 را برای آموزش مفاهیمی مانند Sweep، مدولاسیون، پاسخ فیلتر، Duty Cycle و رفتار مدارهای دیجیتال کاربردی میکند. دانشجو میتواند نتیجه تغییر هر پارامتر را مستقیماً در ورودی مدار مشاهده و تحلیل کند.
با استفاده از Sweep خطی یا لگاریتمی میتوان بازه فرکانسی مورد نظر را طی کرد و پاسخ مدار را ثبت نمود. دامنه قابل تنظیم نیز امکان بررسی رفتار تقویتکننده در سطوح مختلف ورودی را فراهم میکند.
موج مربعی و پالسی با زمان خیز کنترلشده برای تحریک ورودیهای دیجیتال، بررسی زمانبندی، تست تریگر و تحلیل واکنش مدار مناسب هستند. خروجی TTL و پشتیبانی از Duty Cycle نیز انعطاف بیشتری برای آزمایش سیگنالهای منطقی ایجاد میکند.
مدولاسیونهای AM، FM، PM، FSK، ASK و PSK در کنار پوشش فرکانسی تا 60 مگاهرتز، امکان بررسی بلوکهای مختلف سامانههای ارتباطی و ارزیابی عملکرد گیرندهها، فیلترها و مسیرهای انتقال را فراهم میکند.
حالتهای Continuous، Gated، Modulation و Sweep، به همراه شکل موجهای ذخیرهشده و کنترل دقیق پارامترها، TSG6020 را برای فرآیندهایی مناسب میکند که نیازمند اعمال محرکهای تکرارشونده و قابل تنظیم هستند.

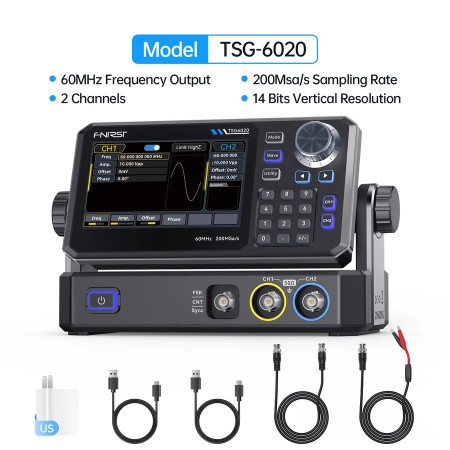

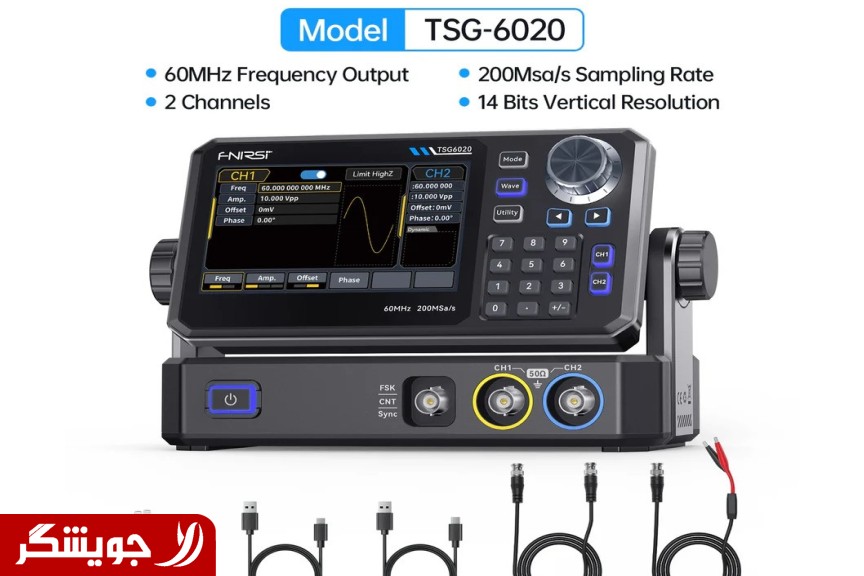

بستهبندی مدل TSG6020 شامل موارد زیر است:
کابل تست و گیرههای سوسماری امکان اتصال سریع دستگاه به مدارهای آزمایشی را فراهم میکنند و کابل دیتا نیز برای ارتباط با تجهیزات یا رایانه در سناریوهای مورد نیاز در نظر گرفته شده است.
آیا TSG6020 اسیلوسکوپ است؟
خیر. TSG6020 یک مولد تابع، مولد سیگنال و مولد شکل موج دلخواه است و برای تولید سیگنال به کار میرود. برای مشاهده و اندازهگیری شکل موج مدار باید از اسیلوسکوپ استفاده شود.
حداکثر فرکانس خروجی TSG6020 چقدر است؟
حداکثر فرکانس خروجی این مدل 60 مگاهرتز است. مدل TSG3020 از نظر حداکثر فرکانس تا 30 مگاهرتز کار میکند.
آیا میتوان شکل موج اختصاصی در دستگاه ذخیره کرد؟
بله. حافظه غیرفرار داخلی امکان ذخیره تا 24 شکل موج دلخواه را برای فراخوانی سریع فراهم میکند.
دامنه خروجی در بار 50 اهم چه محدودهای دارد؟
در بار 50 اهم، دامنه خروجی بسته به فرکانس از 1 میلیولت پیکتوپیک تا 10 ولت پیکتوپیک در فرکانسهای کمتر از 10 مگاهرتز و از 1 میلیولت پیکتوپیک تا 5 ولت پیکتوپیک در فرکانسهای بالاتر از 10 مگاهرتز است.
آیا دستگاه برای سیگنالهای مدولهشده مناسب است؟
بله. TSG6020 از مدولاسیونهای AM، FM، PM، FSK، ASK و PSK پشتیبانی میکند و برای آموزش، آزمایش مدارهای ارتباطی و بررسی سامانههای RF در محدوده کاری دستگاه مناسب است.
فینرسی TSG6020 با ترکیب خروجی دوکاناله، پهنای فرکانسی تا 60 مگاهرتز، وضوح 14 بیت، نرخ نمونهبرداری 200 MSa/s، شکل موج دلخواه نقطهبهنقطه، مدولاسیونهای متنوع و کنترل دقیق دامنه و زمانبندی، ابزاری همهکاره برای آزمایشگاههای الکترونیک و مخابرات است. این دستگاه زمانی بیشترین ارزش را نشان میدهد که به یک منبع تحریک دقیق، قابل تکرار و انعطافپذیر برای توسعه، آموزش یا تست خودکار نیاز دارید.
