| مشخصه | مقدار |
|---|---|
| مدل | LC1020E |
| فرکانس تست | 100Hz, 120Hz, 1KHz, 10KHz, 100KHz |
| دقت پایه | 0.3% |
| نمایشگر | 2.8 اینچ TFT LCD |
| تعداد ارقام نمایشگر | پارامتر اصلی: 4.5 رقم / پارامتر ثانویه: 4.5 رقم |
| پارامترهای اندازهگیری | اصلی: AUTO/R/C/L/Z / ثانویه: X/D/Q/θ/ESR |
| محدوده اندازهگیری | L: 0-100H / C: 0-100mF / R: 0-10MΩ |
| بایاس داخلی | 0.0V, 0.5V |
| سطح تست | 0.1V, 0.3V, 0.6V |
| توابع کالیبراسیون | کالیبراسیون مدار باز، کالیبراسیون اتصال کوتاه |
| عملکرد مقایسه (Sorting) | برای محاسبه خطای نسبی بین مقدار اندازهگیری شده و مقدار اسمی استفاده میشود که به صورت درصد نمایش داده شده و نتایج فیلتر شده را ارائه میدهد. مقادیر اسمی و تلرانس قابل تنظیم هستند و محدوده تلرانس از 0.1% تا 99.9% قابل تنظیم است. |
| ثبت عملکرد | بررسی میکند که آیا دادههای قطعه اندازهگیری شده با مقدار اسمی و تلرانس تنظیم شده مطابقت دارد یا خیر و تعداد اندازهگیریهای موفق و ناموفق را ثبت میکند. |
| پیکربندی ترمینال تست | سه ترمیناله، پنج ترمیناله |
| امپدانس خروجی | 100Ω |
| رابط ارتباطی | USB-TypeC (پورت سریال مجازی) |
| سایر موارد | تنظیمات زبان، روشنایی صفحه، تنظیمات صدا، خاموشی خودکار، تنظیمات کالیبراسیون، اطلاعات سیستم |
| محدوده | دقت |
|---|---|
| 1mF-100mF | 100Hz: 5% ± 5 رقم / 1KHz: 3% ± 5 رقم / 10KHz: -- / 100KHz: -- |
| 1uF-1mF | 100Hz: 1% ± 4 رقم / 1KHz: 0.5% ± 5 رقم / 10KHz: 2% ± 5 رقم / 100KHz: 3% ± 4 رقم |
| 1nF-1uF | 100Hz: -- / 1KHz: 0.3% ± 2 رقم / 10KHz: 0.4% ± 2 رقم / 100KHz: 1% ± 4 رقم |
| 1pF-1nF | 100Hz: -- / 1KHz: 2% ± 2 رقم / 10KHz: 1.5% ± 2 رقم / 100KHz: 2% ± 4 رقم |
| محدوده | دقت |
|---|---|
| 1H-100H | 100Hz: 2% ± 5 رقم / 1KHz: 2% ± 5 رقم / 10KHz: -- / 100KHz: -- |
| 1mH-1H | 100Hz: 0.4% ± 5 رقم / 1KHz: 0.3% ± 2 رقم / 10KHz: 0.4% ± 3 رقم / 100KHz: 2.5% ± 5 رقم |
| 10uH-1mH | 100Hz: 3% ± 5 رقم / 1KHz: 0.5% ± 4 رقم / 10KHz: 0.5% ± 3 رقم / 100KHz: 1.5% ± 5 رقم |
| 1uH-10uH | 100Hz: -- / 1KHz: 2% ± 5 رقم / 10KHz: 2% ± 5 رقم / 100KHz: 4% ± 5 رقم |
| محدوده | دقت |
|---|---|
| 1MΩ-10MΩ | 100Hz: 5% ± 4 رقم / 1KHz: 3% ± 3 رقم / 10KHz: -- / 100KHz: -- |
| 1KΩ-1MΩ | 100Hz: 0.4% ± 4 رقم / 1KHz: 0.2% ± 2 رقم / 10KHz: 0.3% ± 3 رقم / 100KHz: 0.6% ± 5 رقم |
| 1Ω-1KΩ | 100Hz: 1.5% ± 4 رقم / 1KHz: 0.3% ± 2 رقم / 10KHz: 0.3% ± 3 رقم / 100KHz: 0.6% ± 5 رقم |
| 10mΩ-1Ω | 100Hz: 4% ± 4 رقم / 1KHz: 2% ± 5 رقم / 10KHz: 2% ± 5 رقم / 100KHz: 5% ± 5 رقم |

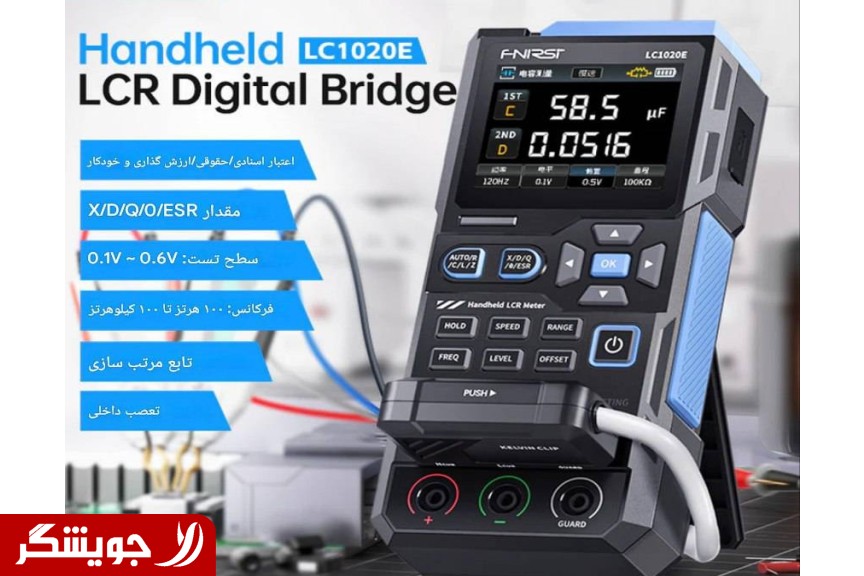

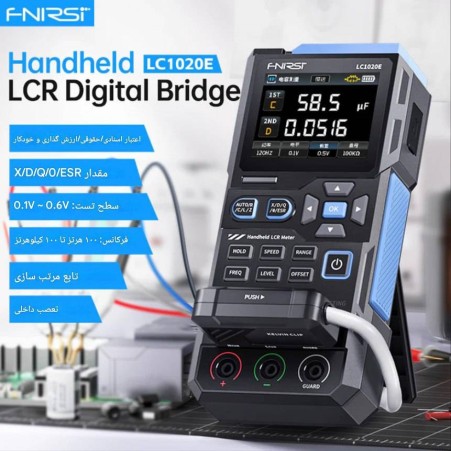

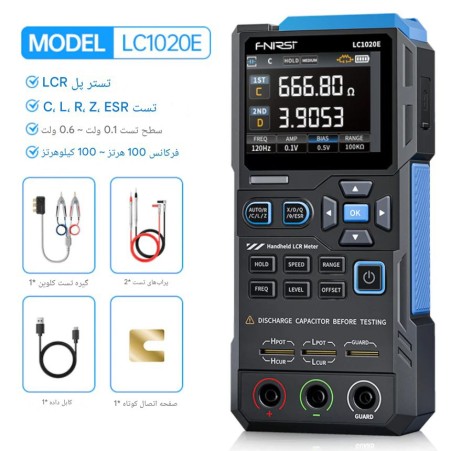

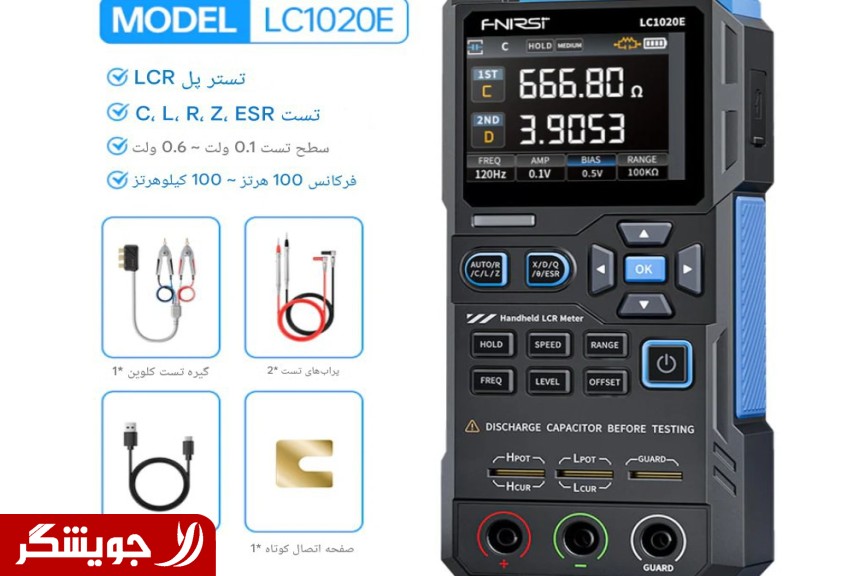

دستگاه FNIRSI LC1020E یک LCR متر دستی است که با ارائه قابلیتهای تخصصی و دقت بالا، شکاف بین مولتیمترهای معمولی و تجهیزات گرانقیمت آزمایشگاهی را پر میکند. این ابزار برای اندازهگیری دقیق امپدانس قطعات پسیو (سلف، خازن و مقاومت) تحت فرکانسهای مختلف طراحی شده است.
| همراه | ۰۹۱۳×××۵۶۸۷ |
|---|---|
| واتساپ | چت واتساپ |

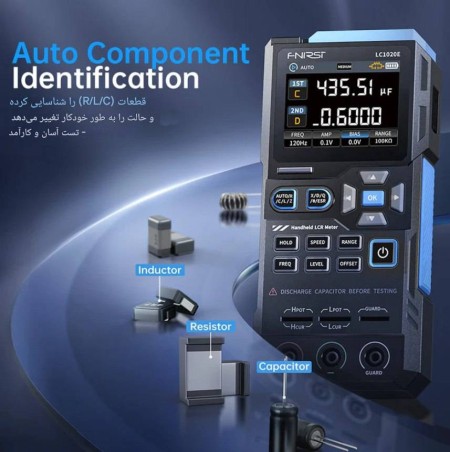

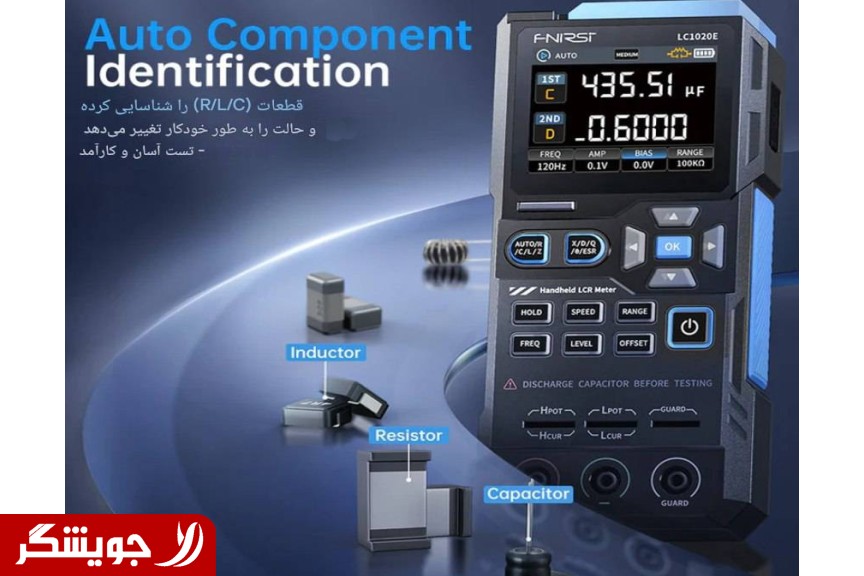

این دستگاه به طور هوشمند قطعات مقاومت (R)، سلف (L) و خازن (C) را شناسایی و اندازهگیری میکند. علاوه بر این، پارامترهای ثانویه مانند امپدانس (Z)، رآکتانس (X)، ضریب اتلاف (D)، ضریب کیفیت (Q)، زاویه فاز (θ) و مقاومت سری معادل (ESR) را نیز نمایش میدهد.
دقت پایه این دستگاه تا ±0.05% است. البته، دقت نهایی بسته به محدوده اندازهگیری و فرکانس تست ممکن است متغیر باشد. جزئیات دقیق در بخش "Measurement Accuracy" در مشخصات دستگاه موجود است.
بله، LC1020E دارای حالت مرتبسازی (Sorting Mode) است. شما میتوانید مقادیر اسمی و تلرانسها (از 0.1% تا 99.9%) را تنظیم کنید تا دستگاه به صورت خودکار قطعات را "قبول" یا "رد" کند و هشدارهای صوتی و تصویری ارائه دهد.

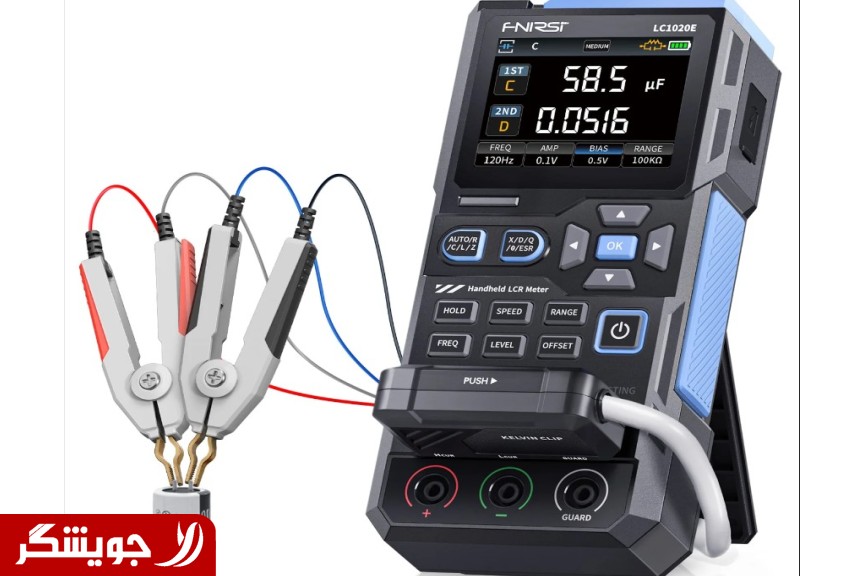

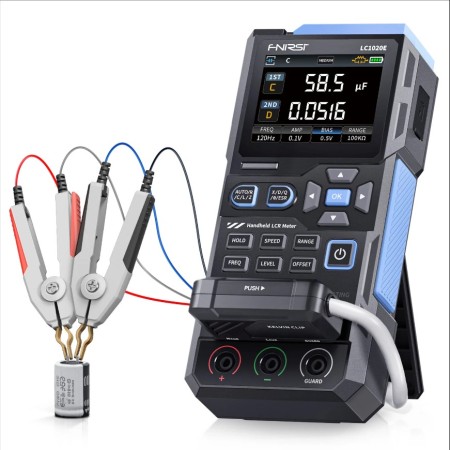

بله، این دستگاه از پورتهای تست سهترمینالی و پنجترمینالی پشتیبانی میکند که امکان استفاده از گیرههای تست کلوین 4-سیم را فراهم میآورد. این ویژگی به حذف خطای ناشی از مقاومت سیمهای تست کمک کرده و دقت را به ویژه در اندازهگیری مقادیر پایین افزایش میدهد.
LC1020E از 5 فرکانس تست شامل 100Hz، 120Hz، 1KHz، 10KHz و 100KHz پشتیبانی میکند.
