سفارش ارت تسترهای Sonel

چگونه ارت تسترهای Sonel دقت، ایمنی و کارایی اندازه‌گیری‌های سیستم زمین و مقاومت ویژه خاک را متحول می‌کنند؟

ارت تسترهای پیشرفته شرکت Sonel لهستان، که توسط شرکت رتوناک شایا به عنوان نماینده انحصاری در ایران عرضه می‌شوند، با بهره‌گیری از جدیدترین فناوری‌ها، متدهای اندازه‌گیری متنوع و طراحی ارگونومیک، راه‌حلی جامع و قابل اعتماد برای تمامی نیازهای تست و اندازه‌گیری سیستم‌های زمین، مقاومت ویژه خاک و پیوستگی در صنعت برق ارائه می‌دهند. این دستگاه‌ها نه تنها دقت و تکرارپذیری بالایی را تضمین می‌کنند، بلکه با رعایت بالاترین استانداردهای ایمنی، حافظ جان کاربران و تجهیزات هستند.

اطمینان از عملکرد صحیح سیستم‌های زمین (ارتینگ) برای حفاظت از جان افراد، ایمنی تجهیزات الکتریکی و الکترونیکی، و همچنین عملکرد صحیح سیستم‌های حفاظت در برابر صاعقه و تداخلات الکترومغناطیسی، امری حیاتی است. شرکت Sonel S.A. به عنوان یکی از بزرگترین تولیدکنندگان اروپایی ابزارآلات تست و اندازه‌گیری در صنعت برق، با بیش از سه دهه تجربه و تکیه بر دانش فنی مهندسی برق و الکترونیک، مجموعه‌ای از ارت تسترهای سری MRU را توسعه داده است که پاسخگوی طیف وسیعی از کاربردها، از تست‌های پایه‌ای تا آنالیزهای پیچیده سیستم‌های زمین گسترده می‌باشند.

این دستگاه‌ها با به‌کارگیری متدهای اندازه‌گیری استاندارد و نوین، امکان بررسی دقیق پارامترهای مختلف سیستم زمین را فراهم می‌آورند:

اندازه‌گیری مقاومت اهمی (Static Resistance):

روش دو الکترود (2P): برای اندازه‌گیری مقاومت هادی‌ها و بررسی پیوستگی. روش سه الکترود (3P) و چهار الکترود (4P): متدهای استاندارد و دقیق برای اندازه‌گیری مقاومت الکترود زمین و سیستم‌های زمین. روش 4P اثر مقاومت سیم‌های اتصال را حذف کرده و دقت بالاتری ارائه می‌دهد. روش سه الکترود با کلمپ اضافی (3P Clamp): امکان اندازه‌گیری مقاومت الکترودهای زمین متعدد بدون نیاز به باز کردن بست‌های اتصال (مناسب برای سیستم‌های زمین گسترده و موازی). روش دو کلمپ (Double Clamp / RLOOP): اندازه‌گیری مقاومت لوپ ارت بدون نیاز به کوبیدن الکترودهای کمکی، ایده‌آل برای مکان‌هایی که امکان کوبیدن الکترود وجود ندارد یا سرعت تست اهمیت بالایی دارد. اندازه‌گیری مقاومت موجی (Impulse Resistance) (در مدل‌های پیشرفته مانند MRU-200): این قابلیت منحصربه‌فرد امکان تست سیستم زمین تحت شرایطی مشابه برخورد صاعقه را فراهم می‌کند. با تزریق پالس‌های با شکل موج استاندارد (4/10µs, 8/20µs, 10/350µs)، امپدانس واقعی سیستم زمین در فرکانس‌های بالا ارزیابی می‌شود که برای سیستم‌های حفاظت صاعقه بسیار حیاتی است. این روش امکان تست برج‌های انتقال نیرو و مخابرات را حتی بدون نیاز به باز کردن سیم گارد فراهم می‌کند. اندازه‌گیری مقاومت ویژه خاک (Soil Resistivity) (روش ونر Wenner): امکان اندازه‌گیری دقیق مقاومت ویژه خاک در اعماق مختلف، که اطلاعات پایه برای طراحی صحیح و اقتصادی سیستم‌های زمین را فراهم می‌کند. دستگاه به صورت خودکار مقدار مقاومت ویژه را بر اساس فاصله الکترودها محاسبه می‌کند. بررسی پیوستگی هادی‌های حفاظتی و همبندی (RCONT): با جریان تست حداقل 200mA طبق استاندارد IEC 61557-4، برای اطمینان از اتصال صحیح و مقاومت پایین مسیرهای همبندی. اندازه‌گیری نشتی جریان AC: با استفاده از کلمپ‌های جریان، امکان اندازه‌گیری جریان‌های نشتی در هادی‌های نول و ارت و سازه‌های فلزی. ثبت و تحلیل داده‌ها: بسیاری از مدل‌ها دارای حافظه داخلی برای ذخیره‌سازی نتایج، ساعت دیجیتال (RTC) برای ثبت زمان و تاریخ اندازه‌گیری، و قابلیت اتصال به کامپیوتر از طریق USB یا ارتباط بی‌سیم برای انتقال داده‌ها و تهیه گزارش‌های حرفه‌ای با نرم‌افزار Sonel Reader می‌باشند. مدل MRU-200-GPS حتی مجهز به GPS داخلی برای ثبت مختصات محل اندازه‌گیری است.

شرکت Sonel همواره بر تولید محصولات مطابق با آخرین استانداردهای اروپایی و بین‌المللی (نظیر IEC 61557, EN 61010, EN 61326) و همچنین سیستم‌های مدیریت کیفیت (ISO 9001) و مدیریت زیست‌محیطی (ISO 14001) تاکید داشته است که این امر تضمین‌کننده کیفیت، دوام و قابلیت اطمینان بالای محصولات این شرکت است.

ویژگی‌های کلیدی ارت تسترهای Sonel (بسته به مدل):

• تنوع گسترده در متدهای اندازه‌گیری: شامل روش‌های 2P, 3P, 4P, 3P Clamp, دو کلمپ، مقاومت موجی (Impulse)، و مقاومت ویژه خاک (Wenner)، پوشش‌دهنده تمامی نیازهای تست سیستم زمین.
• دقت و تکرارپذیری بالا: مطابق با الزامات استاندارد IEC 61557، تضمین‌کننده نتایج قابل اعتماد برای تصمیم‌گیری‌های حیاتی.
• اندازه‌گیری مقاومت موجی (Impulse): قابلیت منحصربه‌فرد در مدل MRU-200 برای ارزیابی عملکرد سیستم زمین در برابر صاعقه با شکل موج‌های استاندارد.
• مقاومت در برابر ولتاژ تداخلی: قابلیت اندازه‌گیری دقیق حتی در حضور ولتاژهای تداخلی بالا در شبکه.
• انتخاب خودکار یا دستی فرکانس تست: برای به حداقل رساندن اثر نویزهای فرکانسی موجود در سیستم زمین.
• حافظه داخلی و انتقال اطلاعات: امکان ذخیره‌سازی صدها یا هزاران نتیجه اندازه‌گیری و انتقال آسان به کامپیوتر از طریق USB یا بی‌سیم برای تحلیل و گزارش‌گیری با نرم‌افزار Sonel Reader.
• مجهز به GPS داخلی (در مدل MRU-200-GPS): برای ثبت دقیق موقعیت جغرافیایی هر تست، بسیار مفید برای مستندسازی سیستم‌های زمین گسترده.
• صفحه نمایش بزرگ و خوانا: با نور پس‌زمینه برای کار در شرایط نوری مختلف، نمایش همزمان چندین پارامتر.
• طراحی ارگونومیک و مقاوم: بدنه محکم با درجه حفاظت بالا (IP54 یا IP65 در برخی مدل‌ها)، مناسب برای استفاده در شرایط سخت میدانی.
• ایمنی بالا: مطابق با استاندارد EN 61010، دارای دسته‌بندی ایمنی CAT IV 300V (در برخی مدل‌ها)، حفاظت در برابر اضافه ولتاژ.
• لوازم جانبی کامل و تخصصی: شامل انواع پراب‌ها، کابل‌های اتصال با طول‌های مختلف، کلمپ‌های جریان (شامل کلمپ C3 با دهانه 52mm)، کویل‌های Rogowski (با طول‌های مختلف مانند 2 یا 4 متر برای استفاده با آداپتور ERP-1 جهت تست دکل‌های چندپایه)، کیف حمل مقاوم و گواهی کالیبراسیون.
• باتری قابل شارژ قدرتمند: با قابلیت انجام تعداد زیادی اندازه‌گیری با یک بار شارژ کامل.
• نرم‌افزار گزارش‌گیری حرفه‌ای Sonel Reader: برای مدیریت داده‌ها، تحلیل نتایج، و ایجاد گزارش‌های سفارشی و جامع.

آنچه باید در مورد ارت تسترهای Sonel بدانید: پرسش و پاسخ

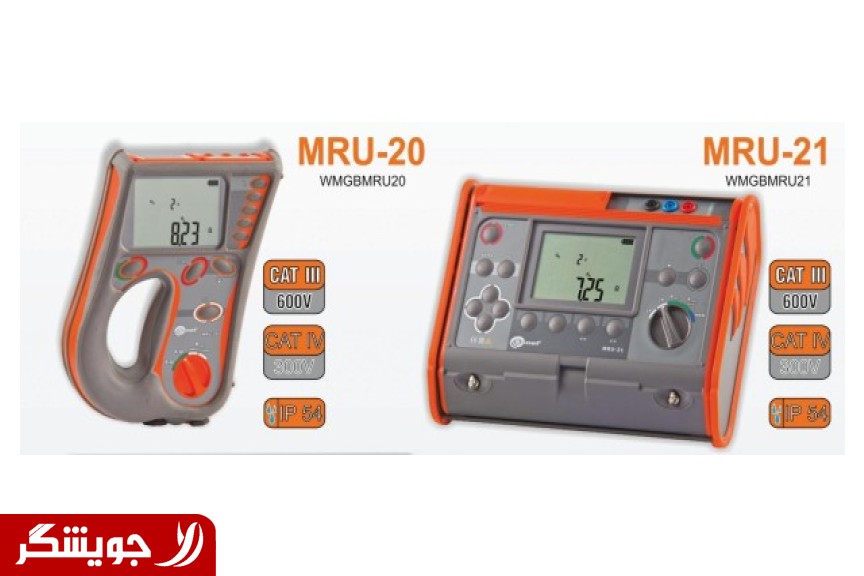

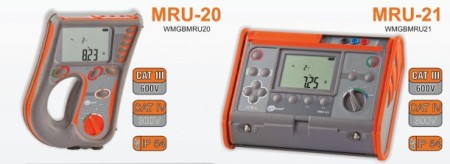

کدام مدل ارت تستر Sonel برای نیاز من مناسب‌تر است؟ انتخاب مدل به کاربرد شما بستگی دارد. برای تست‌های پایه‌ای سیستم زمین و پیوستگی، مدل‌های MRU-20 یا MRU-21 مناسب هستند. برای کاربردهای پیشرفته‌تر، اندازه‌گیری مقاومت ویژه خاک و استفاده از کلمپ، مدل‌های MRU-30 و MRU-120 گزینه‌های خوبی هستند. اگر نیاز به تست مقاومت موجی برای سیستم‌های حفاظت صاعقه یا ثبت GPS دارید، مدل MRU-200 یا MRU-200-GPS انتخاب ایده‌آلی خواهد بود. کارشناسان شرکت رتوناک شایا آماده ارائه مشاوره تخصصی در این زمینه هستند. آیا این دستگاه‌ها با استانداردهای ایران مطابقت دارند؟ بله، ارت تسترهای Sonel مطابق با استانداردهای بین‌المللی معتبر مانند IEC و EN تولید می‌شوند که بسیاری از الزامات استانداردهای ملی ایران را نیز پوشش می‌دهند. نحوه کالیبراسیون این دستگاه‌ها چگونه است؟ تمامی دستگاه‌های Sonel با گواهی کالیبراسیون کارخانه ارائه می‌شوند. توصیه می‌شود برای حفظ دقت، دستگاه‌ها به صورت دوره‌ای (معمولاً سالانه) توسط مراکز معتبر یا از طریق شرکت رتوناک شایا کالیبره شوند. آیا امکان تست سیستم‌های زمین گسترده یا دکل‌های چندپایه با این دستگاه‌ها وجود دارد؟ بله، با استفاده از متدهایی مانند 3P Clamp، دو کلمپ، و همچنین با استفاده از آداپتور ERP-1 به همراه کویل‌های Rogowski (در مدل‌های سازگار)، امکان تست و اندازه‌گیری مقاومت معادل سیستم زمین دکل‌های چندپایه خطوط انتقال نیرو و مخابرات بدون نیاز به باز کردن اتصالات و محاسبات دستی فراهم است. پشتیبانی و خدمات پس از فروش این محصولات در ایران چگونه است؟ شرکت رتوناک شایا به عنوان نماینده انحصاری Sonel در ایران، مسئولیت ارائه خدمات پس از فروش، آموزش، تعمیرات و تامین قطعات یدکی این محصولات را بر عهده دارد.

محصولات Sonel، به ویژه سری MRU، با نوآوری‌های مستمر، مزایای جدیدی را نسبت به مدل‌های قدیمی‌تر یا رقبا ارائه می‌دهند:

ادغام GPS و ثبت داده‌های مکانی: مدل MRU-200-GPS با ثبت خودکار مختصات، مستندسازی تست‌های سیستم زمین را به سطح جدیدی از دقت و سهولت رسانده است، به خصوص برای پروژه‌های بزرگ و پراکنده. تکنولوژی پیشرفته اندازه‌گیری مقاومت موجی: ارائه دقیق‌ترین ارزیابی از عملکرد سیستم زمین در برابر تخلیه‌های ناگهانی مانند صاعقه، فراتر از تست‌های اهمی ساده. رابط کاربری بهبود یافته و نرم‌افزار قدرتمند: نمایشگرهای بزرگتر، منوهای بصری‌تر و نرم‌افزار Sonel Reader با قابلیت‌های گسترده تحلیلی و گزارش‌گیری، تجربه کاربری را بهینه کرده‌اند. افزایش بهره‌وری با متدهای بدون نیاز به الکترود کمکی: روش دو کلمپ امکان تست سریع و آسان را در مکان‌هایی که کوبیدن الکترود دشوار یا غیرممکن است، فراهم می‌کند. تخصص در تست دکل‌های چندپایه: با آداپتور ERP-1 و کویل‌های Rogowski، اندازه‌گیری مقاومت معادل دکل‌های چند پایه به صورت مستقیم و بدون نیاز به محاسبات پیچیده دستی یا باز کردن اتصالات امکان‌پذیر شده است، که صرفه‌جویی قابل توجهی در زمان و هزینه به همراه دارد. ارتقاء ایمنی و دوام: استفاده از مواد با کیفیت‌تر در ساخت بدنه، افزایش درجه حفاظت IP و رعایت سختگیرانه‌تر استانداردهای ایمنی، طول عمر دستگاه و امنیت کاربر را افزایش داده است.

چرا Sonel در عمل یک سر و گردن بالاتر است؟

دقت بی‌نظیر: با استفاده از مدارهای الکترونیکی پیشرفته و الگوریتم‌های تصحیح خطا، ارت تسترهای Sonel نتایجی با دقت بالا و مطابق با استانداردهای صنعتی ارائه می‌دهند. به عنوان مثال، دقت اندازه‌گیری مقاومت در بسیاری از محدوده‌ها در حد ±(2% m.v. 2 تا 4 digits) یا بهتر است (مطابق با مشخصات فنی هر مدل). سرعت و کارایی بالا در اندازه‌گیری: امکان انتخاب خودکار بهترین فرکانس تست، انجام سریع محاسبات داخلی و نمایش فوری نتایج، به همراه متدهایی مانند دو کلمپ، زمان مورد نیاز برای انجام تست‌ها را به طور قابل توجهی کاهش می‌دهد. قابلیت اطمینان در شرایط سخت میدانی: طراحی مقاوم بدنه (اغلب با IP54 یا بالاتر)، مقاومت در برابر تداخلات الکترومغناطیسی و عملکرد پایدار در دماهای مختلف کاری (-10°C تا 50°C)، این دستگاه‌ها را به ابزاری قابل اعتماد برای مهندسین و تکنسین‌ها در محیط‌های صنعتی و بیرونی تبدیل کرده است. تطبیق‌پذیری با انواع سیستم‌های زمین: از الکترودهای میله‌ای ساده تا سیستم‌های زمین گسترده و پیچیده مانند مش‌ها، دکل‌های انتقال نیرو و مخابرات، و سیستم‌های حفاظت صاعقه، ارت تسترهای Sonel راه‌حل مناسب را ارائه می‌دهند. کاهش خطاهای انسانی: با محاسبات خودکار مقاومت ویژه خاک، مقاومت معادل دکل‌های چندپایه (با ERP-1)، و ثبت دقیق داده‌ها، احتمال بروز خطاهای انسانی در محاسبات و ثبت نتایج به حداقل می‌رسد. مستندسازی جامع و حرفه‌ای: قابلیت ذخیره‌سازی هزاران نتیجه به همراه زمان، تاریخ و (در مدل GPS) موقعیت مکانی، و انتقال آسان به نرم‌افزار Sonel Reader برای تهیه گزارش‌های کامل و استاندارد، ارزش افزوده‌ی قابل توجهی برای کاربران ایجاد می‌کند.

برای کسب اطلاعات بیشتر، دریافت مشاوره فنی تخصصی، مشاهده دمو محصولات و تهیه ارت تسترهای پیشرفته Sonel، می‌توانید با شرکت رتوناک شایا، نماینده انحصاری Sonel S.A. در ایران، تماس حاصل فرمایید. کارشناسان ما آماده پاسخگویی به سوالات شما و ارائه بهترین راه‌حل متناسب با نیازهای شما هستند.

"Sonel - EXPERIENCE AND RELIABILITY" "شرکت رتوناک شایا - تجربه و قابلیت اطمینان در دستان شما"
