رله حالت جامد (SSR) سه فاز ESR-60DA فوتک

رله حالت جامد (SSR) سه فاز ESR-60DA فوتک: چگونه فناوری پیشرفته نیمه‌هادی، کنترل موتور 60 آمپری را بدون نویز و با طول عمر بالا متحول می‌کند؟

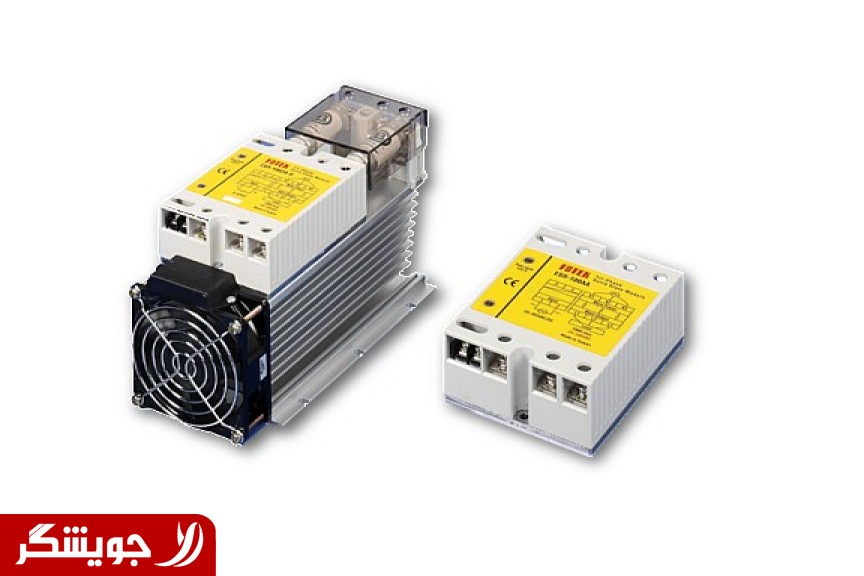

رله حالت جامد (SSR) سه فاز مدل ESR-60DA، یکی از دستاوردهای فناورانه شرکت معتبر فوتک (Fotek) تایوان، پاسخی نوین به نیازهای پیچیده کنترل بارهای موتوری و مقاومتی در اتوماسیون صنعتی مدرن است. این محصول با بهره‌گیری از آخرین پیشرفت‌ها در تکنولوژی نیمه‌هادی، قابلیت سوئیچینگ جریان 60 آمپری را با ورودی کنترلی استاندارد 4-32 ولت DC ارائه می‌دهد، و مهم‌تر از آن، با مکانیزم‌های داخلی پیشرفته، از ایجاد نویزهای الکتریکی مخرب جلوگیری کرده و به افزایش طول عمر خود و تجهیزات متصل کمک شایانی می‌نماید. شرکت فوتک، با سابقه‌ای درخشان از سال 1985 در تحقیق، توسعه و تولید سخت‌افزار اتوماسیون صنعتی، شهرتی جهانی در کیفیت و نوآوری، به‌ویژه در تولید انواع سنسور و رله‌ها، کسب کرده است.

توضیح فنی رله، تکامل از الکترومکانیکی تا حالت جامد (SSR) و فناوری ESR-60DA

رله چیست؟ مفهوم بنیادین و تکامل آن: رله، در ساده‌ترین تعریف، یک کلید الکتریکی است که امکان کنترل یک یا چند مدار الکتریکی را با استفاده از یک سیگنال کنترلی مجزا فراهم می‌کند. این سیگنال کنترلی معمولاً توان کمتری نسبت به مداری که کنترل می‌شود، دارد. رله‌ها شامل مجموعه‌ای از پایانه‌های ورودی برای سیگنال(های) کنترلی و مجموعه‌ای از پایانه‌های تماسی عملیاتی هستند. این تماس‌ها می‌توانند در پیکربندی‌های مختلفی مانند Normally Open (NO)، Normally Closed (NC)، یا ترکیبی از آن‌ها (Changeover) باشند. رله‌ها در ابتدا برای کاربردهایی مانند تکرارکننده سیگنال در مدارهای تلگراف دوربرد و انجام عملیات منطقی در مبادلات تلفنی و کامپیوترهای اولیه به کار گرفته شدند.

• رله الکترومکانیکی (EMR): شکل سنتی رله از یک آهنربای الکتریکی (سیم‌پیچ) برای ایجاد نیروی مکانیکی جهت باز و بسته کردن کنتاکت‌های فیزیکی استفاده می‌کند. با عبور جریان از سیم‌پیچ، میدان مغناطیسی ایجاد شده، آرمیچر را جذب و کنتاکت‌ها را جابجا می‌کند.
• رله الکتروترمال: این نوع رله از تغییر شکل یک نوار دو فلزی (متشکل از دو فلز با ضرایب انبساط حرارتی متفاوت) در اثر حرارت ناشی از عبور جریان برای برقراری یا قطع اتصال استفاده می‌کند.
• رله‌های چفت‌کننده (Latching Relays): این رله‌ها تنها با یک پالس کنترلی وضعیت خود را تغییر داده و حتی پس از قطع پالس نیز در همان وضعیت باقی می‌مانند. پالس دیگری (یا پالسی با قطبیت مخالف) برای بازگرداندن آن‌ها به وضعیت اولیه لازم است. این ویژگی در کاربردهایی که حفظ وضعیت در صورت قطع برق کنترل اهمیت دارد، مفید است.

ظهور رله حالت جامد (Solid State Relay - SSR): یک جهش فناورانه محدودیت‌های رله‌های الکترومکانیکی، مانند سرعت سوئیچینگ پایین‌تر، تولید جرقه در کنتاکت‌ها، ایجاد نویز صوتی و الکترومغناطیسی (EMI)، استهلاک مکانیکی و در نتیجه طول عمر محدودتر، منجر به توسعه رله‌های حالت جامد (SSR) شد. SSRها از خواص قطعات نیمه‌هادی (مانند تریستورها، ترایاک‌ها، و ترانزیستورهای قدرت) برای انجام عملیات سوئیچینگ بدون هیچ‌گونه قطعه متحرک استفاده می‌کنند.

فناوری پیشرفته در قلب رله ESR-60DA فوتک:

رله حالت جامد سه فاز ESR-60DA فوتک، نمونه‌ای برجسته از این فناوری پیشرفته است و ویژگی‌های کلیدی آن به شرح زیر است:

1.ساختار نیمه‌هادی برای سوئیچینگ سه فاز: ESR-60DA برای کنترل بارهای سه فاز AC (مانند موتورهای القایی سه فاز یا هیترهای سه فاز) طراحی شده است. در داخل آن، به احتمال زیاد برای هر فاز، از دو تریستور (SCR) به صورت معکوس-موازی (Inverse-Parallel) یا یک ترایاک قدرت بالا (کمتر رایج برای جریان‌های بالا در سه فاز صنعتی) استفاده می‌شود. این قطعات نیمه‌هادی به عنوان کلیدهای الکترونیکی عمل کرده و مسیر جریان AC را در هر فاز قطع و وصل می‌کنند. سوئیچینگ 60 آمپری: توانایی عبور جریان تا 60 آمپر در هر فاز، ESR-60DA را برای کنترل موتورها و بارهای مقاومتی با توان متوسط تا بالا مناسب می‌سازد.

2.مدار ورودی کنترلی (4-32 ولت DC): سیگنال کنترلی استاندارد صنعتی 4-32 ولت DC به پایانه ورودی ESR-60DA اعمال می‌شود. این سیگنال معمولاً توسط خروجی PLCها، کنترلرها، یا سایر مدارهای منطقی تأمین می‌شود. ایزولاسیون اپتیکی (Opto-isolation): یک بخش حیاتی در SSRها، ایزولاسیون بین مدار کنترل (ورودی) و مدار قدرت (خروجی) است. این ایزولاسیون غالباً توسط یک اپتوکوپلر (Optocoupler) یا اپتوایزولاتور انجام می‌شود. نور ساطع شده از یک LED در سمت ورودی (که با سیگنال کنترل فعال می‌شود)، توسط یک فتوترانزیستور یا فتوترایاک در سمت خروجی دریافت شده و مدار تریگر قطعات نیمه‌هادی قدرت را فعال می‌کند. این ایزولاسیون اپتیکی از انتقال نویز و ولتاژهای بالا از سمت قدرت به سمت کنترل حساس جلوگیری می‌کند و ایمنی سیستم را به شدت افزایش می‌دهد.

3.فناوری جلوگیری از نویز (Noise Prevention Technology): این یکی از مزیت‌های ویژه ESR-60DA است. جلوگیری از ایجاد نویز در SSRها معمولاً از طریق ترکیبی از روش‌های زیر حاصل می‌شود: سوئیچینگ در نقطه صفر ولتاژ (Zero-Voltage Switching یا Zero-Crossing Turn-On): این تکنیک رایج‌ترین و مؤثرترین روش برای کاهش نویز در SSRهای AC است. در این حالت، SSR تنها زمانی روشن می‌شود که ولتاژ لحظه‌ای موج AC نزدیک به صفر باشد و تنها زمانی خاموش می‌شود که جریان بار نزدیک به صفر شود. این امر از ایجاد جریان‌های هجومی ناگهانی و هارمونیک‌های فرکانس بالا که منشأ اصلی نویز EMI/RFI هستند، جلوگیری می‌کند. این ویژگی برای بارهای مقاومتی ایده‌آل است و در بسیاری از کاربردهای موتوری نیز (به‌جز مواردی که نیاز به کنترل فاز یا راه‌اندازی بسیار سریع تحت بار سنگین است) منجر به عملکرد نرم‌تر و نویز کمتر می‌شود. مدارهای اسنابر داخلی (Internal Snubber Circuits): برای بارهای القایی مانند موتورها، قطع ناگهانی جریان می‌تواند منجر به ایجاد ولتاژهای برگشتی بسیار بالا (dv/dt) شود که هم به نیمه‌هادی‌های قدرت SSR آسیب می‌زند و هم نویز تولید می‌کند. مدارهای اسنابر (معمولاً متشکل از یک مقاومت و خازن سری) به موازات قطعه سوئیچینگ قرار می‌گیرند تا این ولتاژهای گذرا را میرا کرده و از نیمه‌هادی محافظت کنند و نویز را کاهش دهند. "جلوگیری از آسیب دیدن رله" که در توضیحات شما آمده، به احتمال زیاد به این مکانیزم حفاظتی اشاره دارد. طراحی فیزیکی و شیلدینگ: طراحی دقیق برد مدار چاپی (PCB)، استفاده از قطعات با کیفیت، و در برخی موارد شیلدینگ داخلی می‌تواند به کاهش انتشار نویز کمک کند.

4.مناسب برای بارهای موتوری و مقاومتی: بارهای مقاومتی (Resistive Loads): مانند هیترها، المنت‌های حرارتی، و لامپ‌های رشته‌ای. SSRها با سوئیچینگ در نقطه صفر برای این بارها عملکرد فوق‌العاده‌ای دارند. بارهای موتوری (Inductive Loads): مانند موتورهای القایی AC. این بارها به دلیل خاصیت سلفی خود، چالش‌های بیشتری مانند جریان راه‌اندازی بالا (Inrush Current) و ولتاژهای القایی هنگام خاموش شدن ایجاد می‌کنند. طراحی ESR-60DA به گونه‌ای است که بتواند این شرایط را مدیریت کند، که این امر احتمالاً با استفاده از نیمه‌هادی‌های قدرت با قابلیت تحمل جریان پیک بالا و مدارهای حفاظتی اسنابر تأمین می‌شود.

5.رله هیبریدی (Hybrid Relay) - یک مفهوم مرتبط: هرچند ESR-60DA یک SSR خالص است، اما مفهوم رله هیبریدی که شما به آن اشاره کردید، ترکیبی از مزایای SSR (مانند سوئیچینگ بدون آرک و عمر طولانی) و رله الکترومکانیکی (مانند مقاومت کنتاکت بسیار پایین در حالت وصل و اتلاف حرارت کمتر) را هدف قرار می‌دهد. در برخی رله‌های هیبریدی، یک SSR برای قطع و وصل بدون آرک اولیه استفاده می‌شود و سپس یک کنتاکت مکانیکی به موازات آن بسته می‌شود تا جریان اصلی را با اتلاف کمتر عبور دهد.

جدول مشخصات فنی (بر اساس اطلاعات موجود و عمومی این سری):

توجه: برخی مقادیر بالا مانند ولتاژ خروجی و دمای دقیق کاری نیازمند مراجعه به دیتاشیت رسمی محصول ESR-60DA هستند.

مزایای فناورانه رله ESR-60DA فوتک:

• طول عمر بسیار بالا و قابلیت اطمینان فوق‌العاده: به دلیل عدم وجود قطعات متحرک، SSRها مانند ESR-60DA دچار فرسودگی مکانیکی نمی‌شوند و میلیون‌ها سیکل سوئیچینگ را بدون افت کیفیت انجام می‌دهند.
• عملکرد بدون صدا (Silent Operation): برخلاف رله‌های الکترومکانیکی که هنگام قطع و وصل صدای "کلیک" ایجاد می‌کنند، SSRها کاملاً بی‌صدا هستند.
• سرعت سوئیچینگ بالا: SSRها می‌توانند بسیار سریع‌تر از رله‌های مکانیکی قطع و وصل شوند، که برای کاربردهای نیازمند پاسخ سریع مناسب است.
• کاهش چشمگیر نویز الکترومغناطیسی (EMI/RFI): به لطف سوئیچینگ در نقطه صفر و طراحی دقیق، ESR-60DA نویز بسیار کمتری تولید می‌کند که برای محیط‌های دارای تجهیزات الکترونیکی حساس حیاتی است.
• مقاومت در برابر شوک و لرزش: ساختار یکپارچه و بدون قطعات متحرک، آن‌ها را در برابر شرایط محیطی خشن مقاوم‌تر می‌کند.
• مصرف توان کنترلی پایین: ورودی 4-32VDC با جریان کم به راحتی توسط خروجی‌های استاندارد PLC و میکروکنترلرها قابل راه‌اندازی است.
• ابعاد کوچکتر (نسبت به کنتاکتورهای مکانیکی با ظرفیت مشابه): اغلب SSRها فضای کمتری نسبت به معادل‌های الکترومکانیکی خود اشغال می‌کنند (به‌ویژه با در نظر گرفتن هیت سینک).
• ایمنی افزایش‌یافته: ایزولاسیون اپتیکی بین مدار کنترل و قدرت، ایمنی بالایی را فراهم می‌کند.
• جلوگیری از آسیب به رله و بار: مکانیزم‌های داخلی مانند اسنابر، هم از خود SSR در برابر ولتاژهای مخرب محافظت می‌کنند و هم با کاهش تنش‌های الکتریکی، به افزایش عمر بار (به‌ویژه موتورها) کمک می‌کنند.

راهنمای انتخاب و ملاحظات کاربردی برای ESR-60DA:

هنگام انتخاب و استفاده از رله حالت جامد ESR-60DA، توجه به نکات زیر ضروری است:

1.تطابق بار: اطمینان حاصل کنید که نوع بار (مقاومتی یا موتوری) و مشخصات آن (ولتاژ و جریان نامی، جریان راه‌اندازی برای موتورها) با قابلیت‌های ESR-60DA سازگار است. 2.هیت سینک (Heatsink): این یک نکته بسیار حیاتی است. SSRها هنگام عبور جریان، حرارت تولید می‌کنند (به دلیل افت ولتاژ جزئی روی نیمه‌هادی‌های قدرت). برای عملکرد مطمئن و جلوگیری از آسیب حرارتی، به‌ویژه در جریان‌های بالا مانند 60 آمپر، استفاده از هیت سینک با اندازه و طراحی مناسب الزامی است. دیتاشیت محصول معمولاً نمودارهای کاهش جریان بر حسب دما و راهنمای انتخاب هیت سینک را ارائه می‌دهد. 3.حفاظت خارجی: هرچند ESR-60DA دارای برخی مکانیزم‌های حفاظتی داخلی است، اما برای حفاظت کامل سیستم، استفاده از فیوزهای سرعت بالا (semiconductor fuses) یا مدارشکن‌های مناسب برای محافظت در برابر اتصال کوتاه و اضافه بار شدید در سمت قدرت توصیه می‌شود. 4.محیط نصب: محل نصب باید دارای تهویه مناسب برای دفع حرارت از هیت سینک باشد. از نصب در محیط‌های با دمای بیش از حد بالا یا دارای مواد شیمیایی خورنده بدون حفاظت مناسب خودداری شود. 5.سیم‌کشی: از سیم‌ها با سطح مقطع مناسب برای عبور جریان 60 آمپر استفاده کرده و اتصالات را محکم نمایید تا از ایجاد حرارت اضافی در نقاط اتصال جلوگیری شود.

چگونه رله ESR-60DA را تهیه کنیم؟

رله حالت جامد سه فاز ESR-60DA، با تکیه بر فناوری پیشرفته و کیفیت ساخت شرکت فوتک، یک انتخاب ایده‌آل برای کنترل بهینه، ایمن و بدون نویز بارهای موتوری و مقاومتی در سیستم‌های اتوماسیون صنعتی شماست. این محصول با افزایش قابلیت اطمینان و کاهش هزینه‌های نگهداری، به بهره‌وری بالاتر فرآیندهای شما کمک خواهد کرد.

برای دریافت اطلاعات فنی دقیق‌تر، کاتالوگ محصول، مشاوره تخصصی در خصوص انتخاب و کاربرد این رله، استعلام قیمت و ثبت سفارش، می‌توانید با نمایندگان رسمی شرکت فوتک در منطقه خود یا از طریق وب‌سایت رسمی شرکت اقدام نمایید. تیم کارشناسان فنی ما آماده ارائه پشتیبانی و پاسخگویی به سوالات شما هستند.
