نام محصول: فلنج چیست؟

توضیحات: اتصالات، تجهیزات پراستفاده برای لوله‌کشی در صنایع مختلف هستند. فلنج یکی از اتصالات پرکاربرد و با اهمیت، به ویژه در صنایع نفت، گاز و پتروشیمی به حساب می‌آید. اگرچه کاربرد اتصالات فلنجی تنها به این صنایع محدود نمی‌شود و گستردگی بیشتری دارد. در ادامه این مطلب، به معرفی انواع فلنج، مشخصات، کاربردها، استانداردها و دیگر موارد مرتبط با آن می‌پردازیم.

فلنج چیست؟ فلنج، نوعی از اتصال به شکل دیسک است که اطراف آن و در فواصل مساوی، سوراخ‌هایی قرار دارد. از این قطعات برای متصل کردن انواع لوله به شیرآلات، کمپرسورها، پمپ‌ها و مخازن تحت فشار استفاده می‌شود. در اتصالات فلنجی، ابتدا دیسک فلنج به لوله و قطعه مورد نظر جوش داده می‌شود. سپس دو دیسک در مقابل هم قرار می‌گیرند و با استفاده از پیچ و مهره، به هم متصل می‌شوند. تعداد پیچ و مهره مورد نیاز نیز با تعداد سوراخ‌های روی فلنج تعیین می‌شود. برای آن که اتصال فلنج دار، به درستی آب‌بندی شود، از گسکت بین دو دیسک استفاده می‌شود.

مشخصات فنی فلنج بیشتر فلنج‌های مورد استفاده در صنعت از فولاد ریخته‌گری شده و چدن و یا فورج فولادی(آهنگری)، تولید می‌شوند. اتصالات فلنجی فولادی، برای شرایطی با فشار و دمای بالا مناسب‌تر هستند. این در حالی است که اتصالات فلنجی چدنی، در مواجهه با برخی تنش‌ها، از هم گسسته می‌شوند و یا ترک می‌خورند.

ویژگی‌های فلنج برای انتخاب فلنج مناسب برای اتصالات، توجه به برخی ویژگی‌های آن اهمیت دارد. برخی از این ویژگی‌ها شامل موارد زیر است:

اندازه قطر داخلی، قطر خارجی، تعداد و قطر سوراخ‌ها و قطر پیچ مناسب، از جمله فاکتورهایی هستند که در اندازه‌گیری فلنج اهمیت دارند. سایز این اتصال، براساس استانداردهای موجود و موارد دیگری مانند میزان فشاری که قرار است به آن وارد شود، انتخاب می‌شود.

ضخامت ضخامت، عامل مهمی در انتخاب نوع فلنج است. میزان فشاری که اتصال فلنج دارمی‌تواند تحمل کند، به ضخامت آن نیز بستگی دارد. ضخامت این اتصال باید به گونه‌ای باشد که هنگام تحمل فشار، لوله مورد استفاده دچار تغییر شکل نشود.

متریال از آن جا که اتصالات باید بتوانند فشار، رطوبت، دما و شرایط مختلفی را تحمل کنند، انتخاب جنس مناسب فلنج برای هر پروژه، از اهمیت ویژه‌ای برخوردار است. همانطور که پیشتر نیز اشاره شد، جنس فلنج‌ها مختلف است. آن‌ها را می‌توان از فولاد، چدن، آلومینیوم، برنج، برنز و پلی اتیلن تولید کرد.

در ادامه به بررسی مزایا و معایب اتصالات فلنج دار می‌پردازیم.

مزایای اتصالات فلنجی برای اتصال لوله‌ها به همدیگر و یا دیگر تجهیزات، دو روش وجود دارد. یکی از روش‌ها، جوش دادن دو قطعه به هم و روش دیگر استفاده از اتصالات فلنجی است. اگرچه استفاده از فلنج، روشی پر هزینه‌تر است، اما مزایای آن باعث می‌شود تا جایگزین بهتری برای روش جوشکاری باشد. این مزایا شامل موارد زیر است:

مونتاژ این نوع اتصال ساده‌تر از اتصال به وسیله جوش است. این به ویژه در فضاهای تنگ مزیت بزرگی به حساب می‌آید. اتصالات فلنج دار، نیاز به آداپتورهای لوله ندارد. ضربه، لرزش و فشار بیش از حد را در اتصالات بزرگ هیدرولیکی کاهش می‌دهد. نگهداری و تعمیر آن آسان است. قطعات در کاربردهای دقیق هیدرولیکی شل نمی‌شوند. امکان تغییر سایز و جنس لوله با استفاده از اتصالات فلنجی وجود دارد. هنگام کالیبراسیون و تمیز کردن لوله‌ها و تجهیزات، قطعات به راحتی از هم جدا می‌شوند.

معایب اتصالات فلنجی معایب استفاده از فلنج شامل موارد زیر است:

نسبت به سایر اتصالات جوشی و رزوه‌ای سنگین‌تر است. فضای بیشتری را نسبت به سایر اتصالات اشغال می‌کند. از سایر انواع اتصال هزینه بیشتری دارد. آب بندی اتصالات فلنجی دشوارتر است و نیاز به هزینه عایق‌بندی دارد.

استانداردهای اتصالات فلنجی فلنج‌ها نیز همانند سایر تجهیزات لوله‌کشی، مطابق استانداردهای به خصوصی تولید می‌شوند. این استانداردها، موجب یکسان‌سازی تمام فلنج‌های تولیدی می‌شوند و انتخاب قطعه مورد نیاز را آسان‌تر می‌کنند. در طراحی و سایزبندی این اتصالات، استاندارد ASME و ASTM مورد استفاده قرار می‌گیرد. در ساخت فلنج‌های NPS ½ تاNPS 24 اینچ، از ASME B16.5 و برای فلنج‌های با ابعاد NPS 26 تا NPS 60 اینچ، از استاندارد ASME B16.47 استفاده می‌شود. استاندارد متریال فلنجی فولادی ASTM A105 است.

پیچ و مهره‌های مورد استفاده در اتصالات فلنجی، باید مطابق استاندارد ASTM A193 B7 وB16 ASTM A193 باشد. این پیچ و مهره‌ها باید بتوانند در مقابل نیروهای کشش، مقاومت کافی داشته باشند. آلیاژهای که در ساخت فلنج‌ها استفاده می‌شوند نیز باید مطابق استاندارد ASTM باشند. کربن استیل ASTM A105 رایج‌ترین آلیاژ مورد استفاده در این قطعات است.

کلاس فلنج‌ها در استانداردهایی که در بخش قبل بیان شد، فلنج‌های فولادی در کلاس‌های 150، 300، 600، 900، 1500 و 2500 طبقه‌بندی می‌شوند. هر چه کلاس فلنج بالاتر باشد، ابعاد آن بزرگ‌تر و ضخامت آن بیشتر می‌شود و می‌تواند فشار بیشتری را تحمل کند. همچنین معمولا هر چه عدد کلاس بالاتر باشد، تعداد پیچ‌های مورد نیاز نیز بیشتر می‌شوند.

انواع فلنج رایج‌ترین انواع فلنج که در صنعت پایپینگ تولید و استفاده می‌شوند، شامل موارد زیر است:

فلنج رزوه‌ای با استفاده از این نوع فلنج که فلنج دنده ای فولادی نیز نامیده می‌شود، نیاز به جوشکاری وجود ندارد. برای اتصال این قطعه به لوله، رزوه مادگی داخل آن، به رزوه نری که بر روی لوله وجود دارد، پیچ می‌شود. به این ترتیب می‌توان دو لوله را به هم متصل کرد. اتصالات لوله پنج لایه، لوله سه لایه و لوله یک لایه، با این روش قابل انجام است. اگرچه برای استفاده از این نوع اتصال فلنج دار، لوله باید ضخامت بالایی داشته باشد.

فلنج اسلیپون این نوع فلنج‌ها که به آن روکار نیز گفته می‌شود، بسیار پرکاربرد و متداول هستند. آن‌ها در ابعاد بسیار مختلفی تولید می‌شوند و برای استفاده در سیستم‌هایی با دبی و توان بالا مناسب هستند. برای استفاده از این قطعه، لوله در داخل آن قرار می‌گیرد و به آن جوش داده می‌شود. از آنجایی که متصل کردن این نوع فلنج، به جوشکاری ماهیچه‌ای در هر دوطرف نیاز دارد، مهارت و دقت بیشتری نیاز دارد.

فلنج لپ جوینت فلنج لپ جوینت نیاز به جوش لب به لب برای اتصالات ته کوب دارد. در پروژه‌هایی که محدودیت فضایی دارد، این نوع اتصال بسیار مناسب است. همچنین به دلیل اینکه این اتصال فلنجی با مایع درون لوله آهنی تماسی پیدا نمی‌کند، می‌توان از نوع ارزان قیمت‌تر فلنج فولادی کربن‌دار استفاده کرد.

فلنج جوشی ساکت ولد فلنج جوشی، برای لوله‌هایی با سایز کم و لوله کشی با فشار، ایده‌آل است. در این اتصال نیز، لوله در داخل فلنج قرار می‌گیرد و با یک جوش ماهیچه‌ای چن پاسه در جای خود محکم می‌شود. برای اتصال لوله‌های گالوانیزه، استفاده از این اتصالات فلنجی بسیار مناسب است.

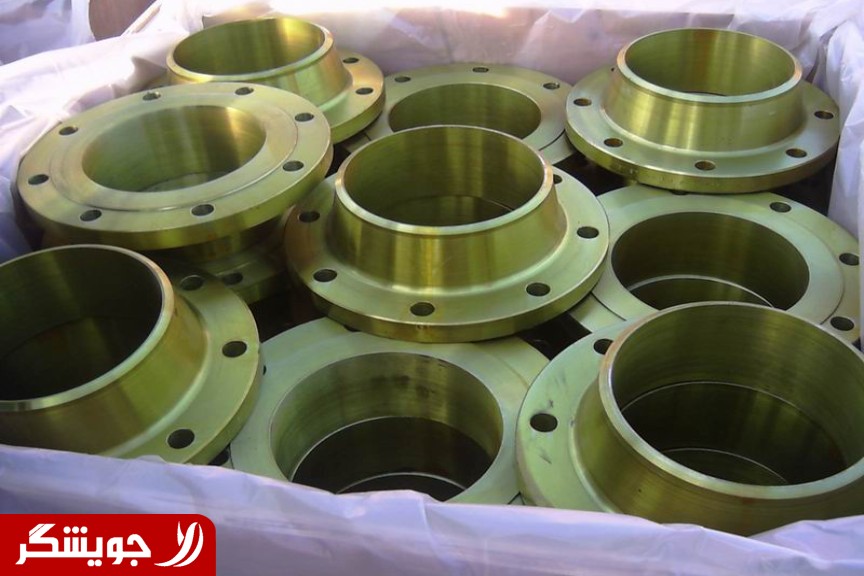

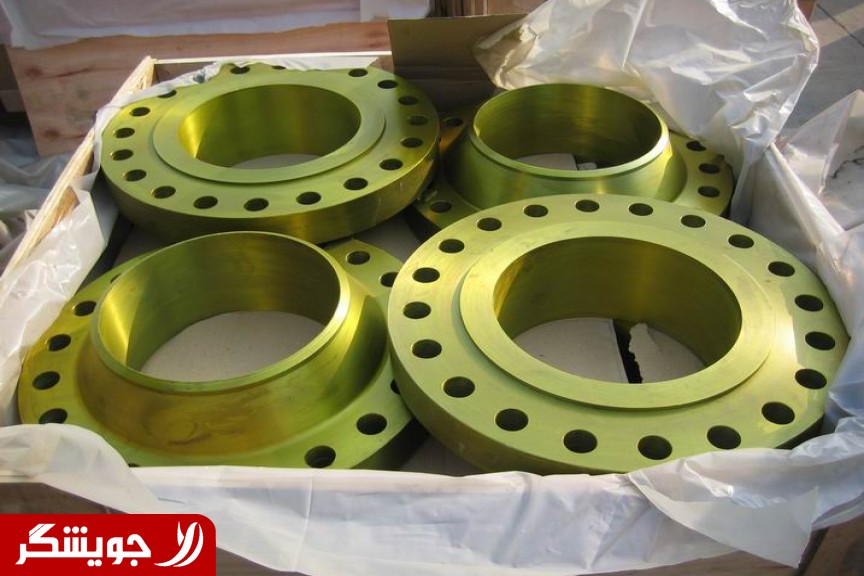

فلنج لبه‌دار محل اتصال این فلنج به لوله، بلندتر از انواع دیگر است. فلنج لبه‌دار نیز به روش لب به لب، به لوله جوش می‌شود. در سیستم‌هایی با خمش‌های مکرر و با فشار و دمای بالا، می‌توان از این نوع اتصالات استفاده کرد.

فلنج کور فلنج کور، دیسکی است که جهت مسدود کردن خط لوله به صورت موقتی است.

فلنج رینگ جوینت بر روی سطح فلنج رینگ جوینت، شیارهایی وجود دارد که آب‌بندی آن را ساده‌تر از دیگر انواع فلنج می‌کند.

محصولات مکمل فلنج استفاده از پیچ و مهره برای اتصالات فلنجی، از ملزومات است. برای اتصال دیسک‌های فلنج، معمولا از پیچ و مهره‌های گالوانیزه استفاده می‌شود. یکی دیگر از محصولات مکمل برای این نوع اتصالات، گسکت و واشر فلزی است. این محصولات، برای آب‌بندی اتصالات فلنج دار استفاده می‌شوند.

خرید فلنج و اتصالات برای خرید انواع فلنج، ابتدا مشخصات دقیق قطعات مورد نیاز خود را بیابید. پس از آن اقدام به تهیه لیست خرید خود کنید. این لیست خرید را بر روی سایت پایپ فیتینگ بارگزاری کنید تا کارشناسان فروش ما، در کوتاه‌ترین زمان ممکن با شما تماس بگیرند.

لیست قیمت فلنج و اتصالات قیمت قطعات پایپینگ، به نوع، اندازه، مشخصات، قیمت مواد اولیه، هزینه تولید و نوسانات قیمت در بازار بستگی دارد. پس از آن که فهرست خرید خود را در سایت پایپ فیتینگ بارگزاری کردید، لیست قیمت به روز فلنج و اتصالات مورد نیاز، برای شما ارسال خواهد شد. پس از آن می‌توانید با کمک کارشناسان ما، خرید خود را نهایی کنید.

برندهای سازنده فلنج و اتصالات از جمله تولیدکنندگان ایرانی فلنج و اتصالات، که کیفیت محصولات مناسبی دارند، می‌توان به فلنج کربن استیل ملسی و فلنج و اتصالات مشهد، اشاره کرد. اسپیرال وند کلینگر نیز یکی از برندهای مطرح گسکت در بازار است. در صورتی که برند دیگری مورد نیاز شما باشد، می‌توانید با تلفن (در پایین آگهی)تماس بگیرید تا از مشاوره تخصصی تیم فنی فروشگاه لوله و اتصالات پایپ فیتینگ استفاده کنید.

نکات مهم هنگام خرید فلنج و اتصالات در هنگام خرید انواع فلنج و اتصالات لازم است تا نکات مهم زیر را در نظر داشته باشید:

استفاده از فلنج بی‌کیفیت، عمر پروژه پایپینگ را کوتاه می‌کند و هزینه تعمیر و نگهداری را بالاتر می‌برد. برای خرید اتصالات فلنج و محصولات مکمل با کیفیت و مطمئن آن، از فروشگاه‌هایی با سابقه بلند مدت کمک بگیرید. با توجه به ویژگی‌هایی که در این نوشته ذکر شد، از مشخصات فلنج و اتصالات مورد نظر خود را به صورت دقیق مطمئن شوید. قبل از اینکه خرید خود را نهایی کنید، با کارشناسان پایپ فیتینگ مشورت کنید.

در این مطلب، به معرفی اتصالات فلنجی، انواع، مزایا و معایب، مشخصات، استانداردها و کاربردهای آن پرداختیم. در صورتی که اتصالات و سیستم پایپینگ، نیاز به کالیبراسیون داشته باشند، اتصالات فلنج دار بسیار ایده آل هستند. این نوع اتصالات، مزایای بسیار دیگری دارند که آن‌ها را در صنایع پتروشیمی، نفت و گاز بسیار متداول کرده است. پایپ فیتینگ، با فروش انواع محصولات پایپینگ، در تلاش است تا فلنج و اتصالات را با بالاترین کیفیت و قیمت در اختیار مشتریان قرار دهد. جهت استعلام قیمت فلنج، با کارشناسان فروش ما (در پایین آگهی)در ارتباط باشید.
