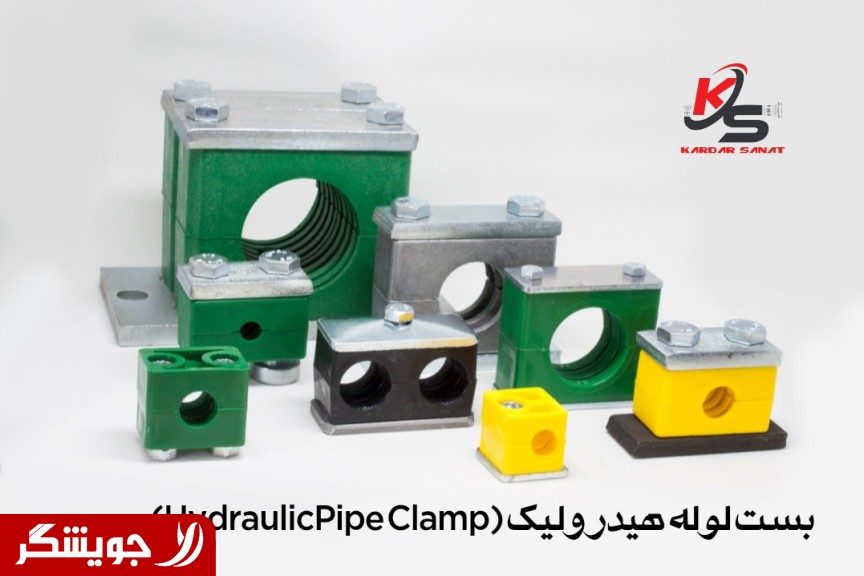

بست لوله هیدرولیک

چگونه بست‌های لوله و شیلنگ هیدرولیک، پایداری و طول عمر سیستم شما را تضمین می‌کنند؟

پاسخ کوتاه و دقیق به این سوال، در توانایی این بست‌ها برای مهار ارتعاشات مخرب، سازماندهی دقیق مسیر لوله‌ها و تحمل فشارهای دینامیک سیستم نهفته است. بست لوله و شیلنگ هیدرولیک، قطعه‌ای مهندسی‌شده و حیاتی است که فراتر از یک نگهدارنده ساده عمل کرده و با ایجاد یک ساختار پشتیبانی مستحکم، ایمنی، کارایی و نظم را به پیچیده‌ترین مدارهای هیدرولیک و پنوماتیک تزریق می‌کند.

تشریح فنی: مهندسی مهار ارتعاش و فشار

در یک سیستم هیدرولیک، جریان سیال تحت فشار، به ویژه در لحظه تغییر جهت یا توقف ناگهانی (مانند عملکرد شیرها)، ارتعاشات و ضربات فشار (Water Hammer) ایجاد می‌کند. این ارتعاشات در صورت مهار نشدن، به مرور زمان باعث خستگی فلز در اتصالات، شل شدن فیتینگ‌ها، ایجاد ترک‌های ریز در لوله‌ها و در نهایت، منجر به نشتی‌های پرهزینه و خطرات ایمنی جدی می‌شوند.

بست‌های لوله و شیلنگ هیدرولیک دقیقاً برای مقابله با این پدیده طراحی شده‌اند. ساختار این بست‌ها معمولاً از اجزای زیر تشکیل شده است:

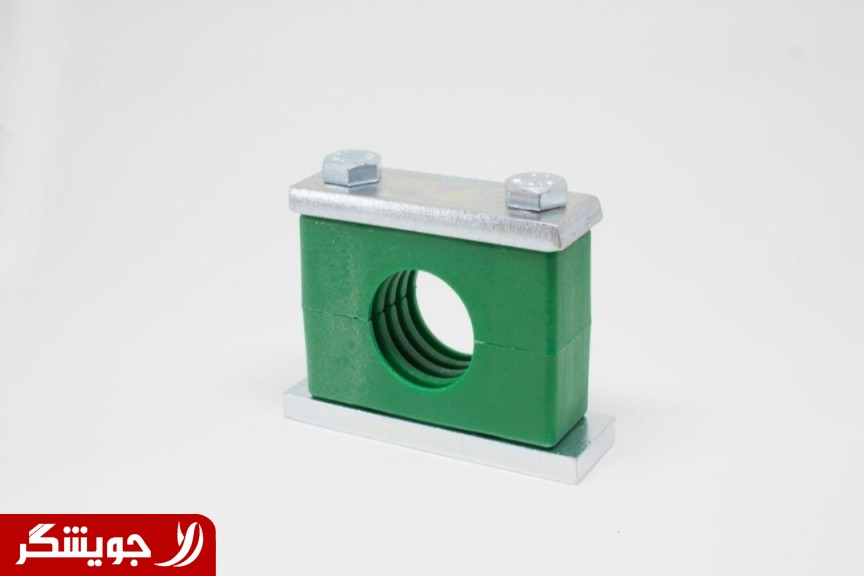

• کفی (Weld Plate): یک صفحه فلزی که به شاسی یا سازه دستگاه جوش داده یا پیچ می‌شود و پایه اصلی بست را تشکیل می‌دهد.

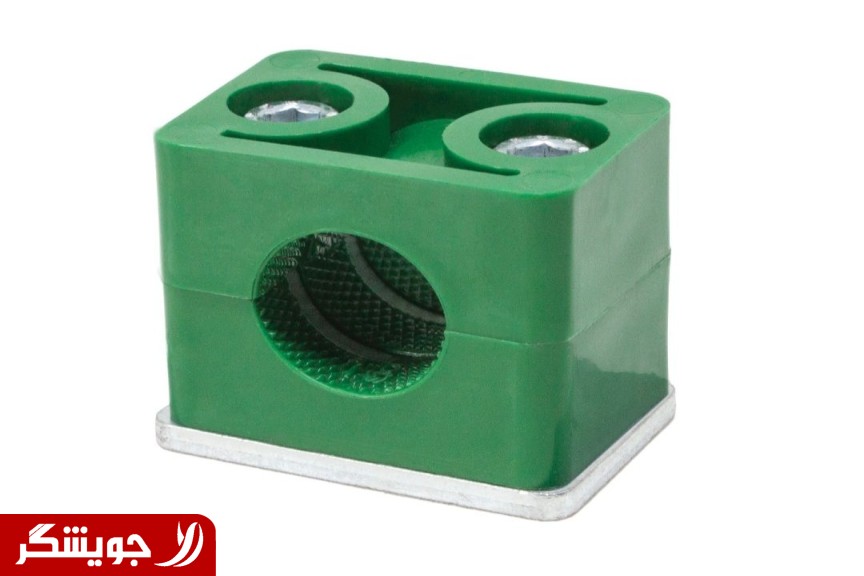

• بدنه نگهدارنده (Clamp Body): این بخش که از دو نیمه تشکیل شده و دارای شیارهایی متناسب با قطر خارجی لوله است، مستقیماً لوله یا شیلنگ را در بر می‌گیرد. جنس این بدنه (پلی‌پروپیلن یا آلومینیوم) نقش اصلی را در جذب ارتعاش و مقاومت دمایی ایفا می‌کند.
• صفحه رویی (Cover Plate): صفحه‌ای فلزی که روی بدنه نگهدارنده قرار می‌گیرد.
• پیچ‌ها (Hexagon Head Bolts): با سفت کردن این پیچ‌ها، صفحه رویی و کفی به یکدیگر نزدیک شده و بدنه نگهدارنده را به طور کاملاً ایمن دور لوله محکم می‌کنند.

این طراحی ماژولار، نیروی نگهداری را به صورت 360 درجه و یکنواخت به دور لوله توزیع کرده، از ایجاد تمرکز تنش جلوگیری می‌کند و به لطف خواص مواد به کار رفته، انرژی ارتعاشی را جذب و مستهلک می‌نماید.

ویژگی‌های کلیدی

• نصب سریع و آسان: طراحی ماژولار و استاندارد این بست‌ها، فرآیند نصب را به شدت تسریع کرده و امکان چیدمان سریع و دقیق خطوط لوله متعدد را فراهم می‌آورد.
• کاهش چشمگیر ارتعاش و صدا: بدنه پلاستیکی (پلی‌پروپیلن) به دلیل خاصیت الاستیسیته، یک دمپر یا جاذب ارتعاش فوق‌العاده است. این ویژگی از انتقال لرزش‌های پمپ و موتور به شاسی دستگاه جلوگیری کرده و محیط کاری آرام‌تر و ایمن‌تری را ایجاد می‌کند.
• سازماندهی و چیدمان حرفه‌ای: استفاده از این بست‌ها (به‌ویژه مدل‌های دو سوراخ و قابل مونتاژ طبقاتی) به شما امکان می‌دهد تا مسیرهای لوله و شیلنگ را به صورت موازی، مرتب و با فواصل استاندارد اجرا کنید. این نظم، فرآیندهای بازرسی، نگهداری و تعمیرات را تسهیل می‌کند.
• تنوع متریال برای کاربردهای گوناگون:
  • پلی‌پروپیلن (PP): ایده‌آل برای کاربردهای استاندارد هیدرولیک، جذب شوک و ارتعاش بالا، و مقاومت شیمیایی خوب در برابر روغن‌ها و گریس‌ها.

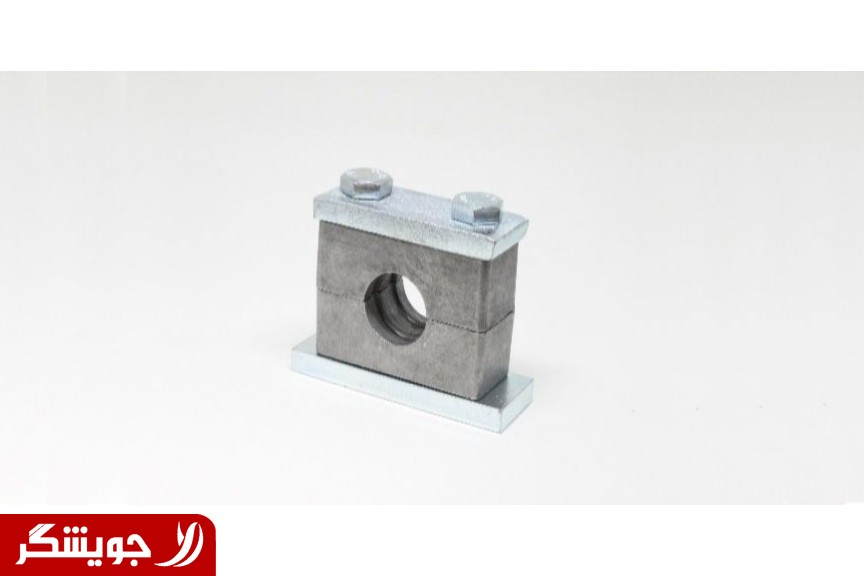

  • آلومینیوم (AL): بهترین انتخاب برای محیط‌های با دمای بسیار بالا (نزدیک کوره‌ها یا موتورها)، نیاز به استحکام ساختاری حداکثری و مقاومت کامل در برابر آتش.
• پوشش گسترده سایز و فشار: این بست‌ها برای پشتیبانی از طیف وسیعی از سیستم‌ها، از خطوط فرمان کم‌فشار تا مدارهای اصلی پرفشار در ماشین‌آلات سنگین، طراحی و تولید شده‌اند.

سوالات پرتکرار مشتریان

• سوال: تفاوت اصلی بین بست‌های سری معمولی (Standard) و قوی (Heavy-Duty) چیست؟
  • پاسخ: بست‌های سری قوی (که فشارهای بالاتری را تحمل می‌کنند) دارای ابعاد بزرگتر، پیچ‌های ضخیم‌تر و بدنه حجیم‌تری هستند. این طراحی، مقاومت مکانیکی بسیار بیشتری را برای مهار لوله‌هایی با ضخامت دیواره بیشتر و تحت فشارهای دینامیک شدیدتر فراهم می‌کند.
• سوال: چگونه بین بست پلاستیکی و آلومینیومی انتخاب کنم؟
  • پاسخ: اگر دمای کاری سیستم شما زیر 90 درجه سانتی‌گراد است و جذب ارتعاش اولویت اصلی است، بست پلاستیکی بهترین و اقتصادی‌ترین گزینه است. اگر سیستم در معرض دمای بالای 90 درجه قرار دارد یا نیاز به حداکثر صلبیت و مقاومت در برابر آتش دارید، بست آلومینیومی انتخاب صحیح است.
• سوال: آیا می‌توان چندین خط لوله را با یک مجموعه بست مهار کرد؟

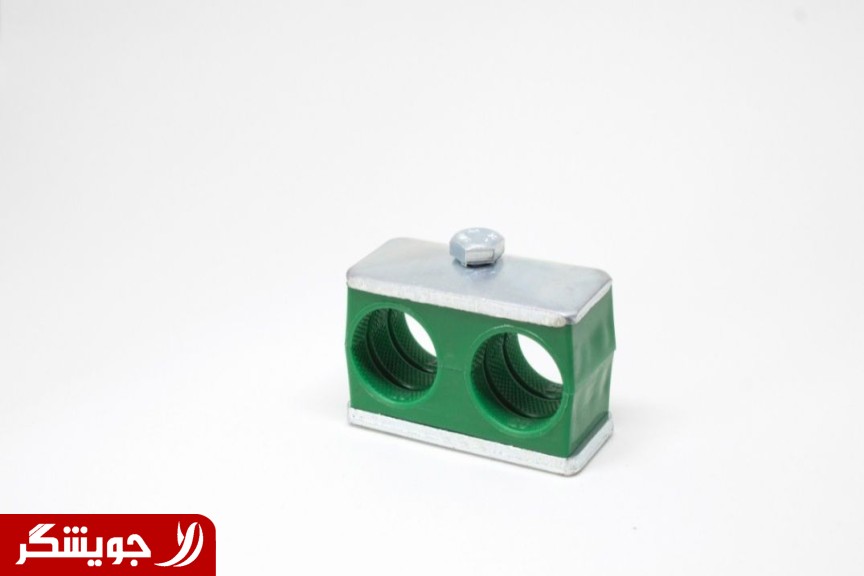

  • پاسخ: بله، بست‌های مدل "دو سوراخ" (Twin Clamps) برای نگهداری دو لوله موازی به صورت همزمان طراحی شده‌اند. علاوه بر این، طراحی ماژولار این بست‌ها امکان "مونتاژ طبقاتی" (Stacking) را فراهم می‌کند که می‌توان چندین بست را روی یکدیگر سوار کرد تا چندین خط لوله را در یک فضای فشرده مهار نمود.

مزایای جدید و نوآورانه

برخلاف روش‌های سنتی و غیراستاندارد مانند استفاده از بست‌های فلزی ساده (P-Clamps) یا تسمه‌های فلزی که باعث تمرکز تنش و آسیب به پوشش شیلنگ می‌شوند، این بست‌های مهندسی‌شده مزایای منحصربه‌فردی را ارائه می‌دهند:

• طراحی مطابق با استاندارد جهانی DIN 3015: این استاندارد، ابعاد، مشخصات و عملکرد بست‌ها را تضمین می‌کند و قابلیت جایگزینی و اطمینان کامل را به همراه دارد.
• حفاظت کامل از شیلنگ و لوله: سطح داخلی صاف و طراحی دقیق بدنه بست از هرگونه سایش، لهیدگی یا آسیب به سطح خارجی لوله و شیلنگ جلوگیری می‌کند و عمر مفید آن‌ها را افزایش می‌دهد.
• انعطاف‌پذیری در طراحی سیستم: قابلیت مونتاژ طبقاتی و وجود مدل‌های مختلف، به طراحان سیستم‌های هیدرولیک اجازه می‌دهد تا مدارهای پیچیده را به صورت فشرده، ایمن و بهینه پیاده‌سازی کنند.

برتری‌های عملکردی

برای انتخاب بست متناسب با قطر لوله، فشار کاری و شرایط محیطی سیستم خود، و همچنین دریافت مشاوره تخصصی و استعلام قیمت، با کارشناسان فنی ما تماس حاصل فرمایید. ما آماده‌ایم تا بهترین راهکار را برای افزایش پایداری و ایمنی تجهیزات شما ارائه دهیم.
