● دیگ (Boiler):

دیگ آبگرم یکی از اصلی ترین دستگاههای سیستم حرارت مرکزی با آب گرم است. دیگ محلی است که در آن آب و آتش تبادل گرمایی انجام داده و آبگرم مورد نیاز سیستم در آن آماده می شود.

دیگها از نظر جنس بر دو نوعند:

الف) دیگ چدنی (Cast-Iron Boiler): دیگ های چدنی از قطعاتی به نام پره تشکیل شده اند که می توان آنها را جداگانه به محل موتورخانه حمل نموده و در آنجا توسط یک وسیله ی ارتباطی به نام مغزی یا بوشن روی هم جمع و آب بندی کرد.
اگر بخواهیم بصورت جرئی دیگ های آب گرم را تقسیم بندی کنیم:


انواع بویلرهای آبگرم

بویلرهای آبگرم در حالت کلی از نظر جنس به دو دسته ی زیر تقسیم می شود:

  1. بویلرهای آبگرم فولادی

  2. بویلرهای آبگرم چدنی

  3. بویلرهای چگالشی

این دسته بندی از رایج ترین تقسیم بندی های بویلرهای آبگرم می باشد.

1. بویلرهای آبگرم فولادی

بویلرهای آبگرم فولادی، بویلرهایی هستند که در آن از فولاد کربنی به عنوان متریال در بویلر استفاده شده است.

این نوع از بویلرهای آبگرم به صورت زیر تقسیم بندی می گردد:

  • بویلرهای فولادی فایرتیوب آبگرم
  • بویلرهای فولادی واترتیوب آبگرم

بویلرهای فایر تیوب آبگرم

بویلرهای آبگرم فایرتیوب یا لوله آتشین، بویلر هایی هستند که با عبور آتش و دود از درون لوله ها، آب اطراف لوله ها را به درجه حرارت مورد نظر می رساند. ( در انواع چهارپاس، سه پاس، فایرباکس، کوره برگشتی، دو پاس و ...)

این بویلر ها یکی از انواع بویلرهای فایرتیوب هستند که برای تولید آبگرم مورد استفاده قرار می گیرند. (توضیحات بیشتر از بویلر فایرتیوب)

بویلرهای واترتیوب آبگرم

بویلرهای آبگرم واترتیوب یکی از انواع بویلرهای آبگرم است که جدیدا در دنیا به صورت عمده مورد استفاده قرار می گیرد. این نوع از بویلر ها از انواع بویلر های واترتیوب است که برای تولید آبگرم مورد استفاده قرار می گیرند.

بویلر های واترتیوب آبگرم  دارای راندمان بالاتری از انواع دیگر بویلر های آبکرم است. در این نوع از بویلر ها آب در درون لوله ها می باشد و بنا بر قوانین استوانه های جداره نازک توان تحمل فشار بالاتری را دارند.

2. دیگ های آبگرم چدنی

در این نوع از دیگ ها از چدن به عنوان متریال اصلی استفاده شده است.

این دیگ ها نسبت به دیگ های فولادی عمر کوتاه تری دارند ولی حمل نقل آن ها بسیار آسان تر است.

این نوع از دیگ های آبگرم تحمل فشار های بالا را ندارند و معمولا در گرمایش ساختمان هایی با ارتفاع کم از آن ها استفاده می شود.

3. بویلر های چگالشی

بویلرهای چگالشی نیز یکی از انواع جدید بویلر های آبگرم است که هم اکنون استفاده از آن در دنیا به سرعت رو به افزایش است.



در ساخت دیگ آبگرم یا بویلر آبگرم، فولاد مقاوم با استاندارد 17Mn4 – DIN 17175 و لوله های آتشخوار بدون درز با استاندارد ST35.8 – DIN 17175  دارای گواهی نامه تأیید کیفیت ،استفاده می گردد.

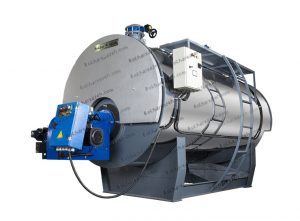

دیگ آبگرم
فرایند جوشکاری دیگ آب گرم



فرآیند جوشکاری توسط جوشکاران مجرب دارای گواهینامه ، مطابق با استانداردهای بین المللی EN288 پس از تأیید و تهیه WPS & PQR مربوطه با استفاده از الکترود های 6010  و 7018 (ساخت Isab سوئد ) به صورت زیرپودری انجام شده و در مراحل مختلف تحت آزمون های  UT و VT   قرار می گیرد تا از صحت عملکرد جوشکاران اطمینان حاصل گردد .

در نهایت کلیه نقاط اتصال محصولات با فشار1/5  برابر فشار طراحی تحت نظر بازرس QC مورد تست غیرمخرب (NDT) و تست هیدرواستاتیک قرار می گیرند و پس از آن گواهی و پلاک استاندارد به محصول تعلق می گیرد.
