طراحی، ساخت و راه اندازی انواع بوستر پمپ آبرسانی و بوستر پمپ آتش نشانی - بوستر پمپ دور متغیر و بوستر پمپ دور ثابت.

قیمت بوستر پمپ های صنعت گستر ایران زمین ساخت ایران و بوستر پمپ های لوارا LOWARA، پنتاکس PENTAX، سایر SAER و داب DAB ساخت ایتالیا

http://sgiz.ir/booster-pumps

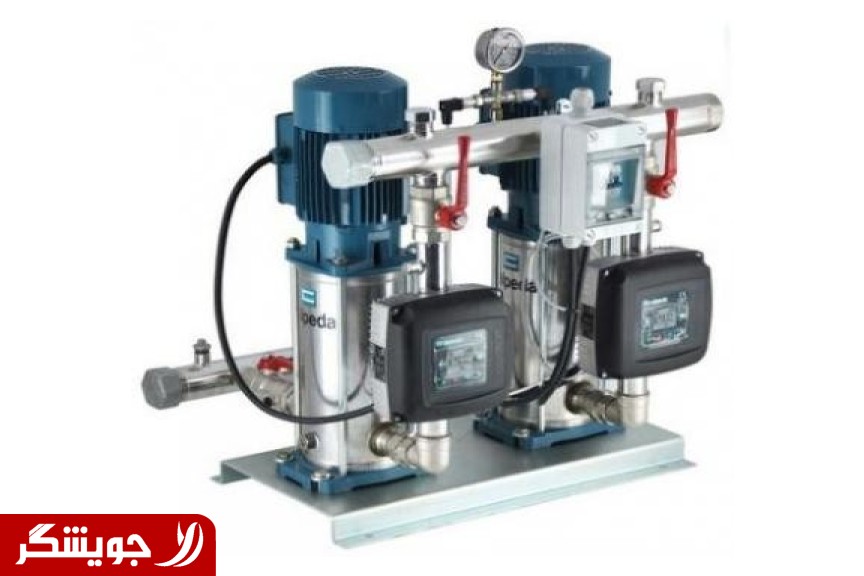

وظیفه یک بوستر پمپ تامین و ثابت نگهداشتن فشار لازم برای سیستم آبرسانی با توجه به الگوی متغیر مصرف می باشد. از این رو هنگامی که در شبکه مصرفی وجود ندارد فشار تغییر نمی کند و الکتروپمپ های بوستر پمپ خاموش می باشند اما به محض اینکه مصرف شروع میشود و فشار در شبکه افت می کند برای جبران این افت فشار اولین الکتروپمپ شروع به کار می کند و اگر این الکتروپمپ قادر به تامین فشار مورد نیاز سیستم نباشد الکتروپمپ های دیگر به ترتیب وارد مدار می شوند تا فشار را در محدوده معینی ثابت نگهدارند. از طرفی هنگامی که مصرف کم یا متوقف می شود الکتروپمپ ها نیز به ترتیب خاموش و از مدار خارج می شوند.

از نقطه نظر عملکرد، بوستر پمپ ها در دو دسته کلی بوستر پمپ دور ثابت و بوستر پمپ دور متغیر تقسیم بندی میگردند. همانگونه که از نام آنها برمیاید در بوستر پمپ دور ثابت، الکتروپمپ ها دارای سرعت چرخش ثابت هستند که برابر با سرعت نامی آنهاست ولی در یک بوستر پمپ دور متغیر، الکتروپمپ ها دارای سرعت چرخش متغیر هستند که از صفر تا سرعت نامی آنها تغییر میکند.

در یک بوستر پمپ دور متغیر بر خلاف بوستر پمپ دور ثابت که روشن و خاموش شدن الکتروپمپ ها در یک مرحله و به صورت سخت و سریع است، الکتروپمپ ها با استفاده از برنامه و به صورت نرم روشن و خاموش میشوند. یعنی با توجه به میزان آب مصرفی و فشار آب سیستم، فرکانس برق ورودی به الکتروپمپ ها و در نتیجه سرعت چرخش آنها تغییر میکند.

بزرگترین تفاوت این دو دسته از بوستر پمپ ها، هوشمند بودن بوستر پمپ دور متغیر است. در این نوع، از سنسور فشار یا همان پرشر ترانسمیتر برای دریافت اطلاعات در مورد فشار آب خروجی از بوستر پمپ و به کار انداختن الکتروپمپ ها استفاده میشود. بدین صورت که هرچقدر میزان مصرف آب بیشتر یا کمتر شود سنسور آن را حس کرده و به تابلوی فرمان هوشمند میفرستد و از آنجا تعداد الکتروپمپ های فعال و همچنین سرعت چرخش آنها توسط کنترلر تعیین میگردد. اما در بوستر پمپ دور ثابت این عمل دیده نمیشود. به طوری که الکتروپمپ اول با حداکثر سرعت به کار افتاده و فشار آب مورد نیاز را تامین میکند و اگر این فشار کمتر از میزان تعیین شده باشد سپس الکتروپمپ بعدی نیز با حداکثر سرعت به راه می افتد.

لازم به ذکر است که به جز تابلوی برق و پرشر ترانسمیتر، تمام قطعات و تجهیزات یک بوستر پمپ دور متغیر مانند بوستر پمپ دور ثابت است. به عبارت دیگر تمامی قسمت های مکانیکی و هیدرولیکی بوستر پمپ های دور ثابت و بوستر پمپ های دور متغیر یکسان هستند. یعنی کافی است به تجهیزات بوستر پمپ های دور ثابت یک تابلوی برق مجهز به کنترلر و اینورتر و یک پرشر ترانسمیتر اضافه کنیم تا این بوستر پمپ های دور ثابت به بوستر پمپ های دور متغیر تبدیل شود.

معمولا بوستر پمپ های آبرسانی به صورت دور متغیر طراحی میشوند. از طرفی بوستر پمپ های آتش نشانی به صورت دور ثابت ساخته میشوند چون باید بعد از وقوع حادثه به سرعت و با حداکثر قدرت وارد سیستم شوند.

بوستر پمپ های دور متغیر و بوستر پمپ های دور ثابت از نقطه نظر تعداد الکتروپمپ به دو دسته تك پمپه و دو یا چند پمپه طبقه بندی می شوند. بوستر پمپ تك پمپه یا تک خط جهت مصارف آبرسانی با دبی كم و متوسط در طرح های ساختمانی و صنعتی كاربرد دارد. این نوع از بوستر پمپ كاملا یكپارچه بوده و جهت استفاده فقط كافی است كه كلكتور مکش آن به منبع ذخیره آب و كلكتور رانش آن به ورودی شبكه مصرف متصل شده و برق مورد نیاز جهت تابلوی برق آن تامین گردد.

در یک بوستر پمپ، الکتروپمپ ها با توجه به نقش خود به سه نوع تقسیم می شوند. الکتروپمپ اصلی، الكتروپمپ جاکی یا جاکی پمپ و الکتروپمپ رزرو.

الكتروپمپ های اصلی وظیفه تامین فشار و دبی کل سیستم را بر عهده دارند و مجموع دبی آنها برابر با دبی مورد نیاز در فشار مورد نیاز سیستم است. هنگامی که دبی مورد نیاز یک سیستــم زیاد باشــد معمولا از الكتروپمپ های اصلی بزرگ استفاده میشود. در الگوی مصرف آب، زمانهایی وجود دارد که دبی درخواستی کم می باشد و می توان این دبی را با یک الکتروپمپ کوچک تامین کرد و نیــازی به روشن شدن الکتروپمپ اصلی بزرگ نیست. به همین دلیل برای صرفه جویی در مصرف انرژی و همچنین کاهش استهلاک الکتروپمپ های اصلی بزرگ، الکتروپمپی با ظرفیت آب دهی کمتر از الکتروپمپ اصلی انتخاب می کنند تا برای مصارف کم فقط این الکتروپمپ روشن شود و نیاز سیستم را برآورده کند . نام این الکتروپمپ، جاکی پمپ یا پمپ پیشرو یا الكتروپمپ جاکی است.

معمولا در مکانهایی مانند بیمارستانها و کارخانجات که آبرسانی امری ضروری است و یا در مواردی که از بوستر پمپ جهت مصارف آتش نشانی استفاده میشود و ایجاد وقفه در کار آن باعث ایجاد مشکلاتی می شود، یک الکتروپمپ اضافی را روی بوستر پمپ قرار می دهند تا در صورت خراب شدن یا توقف یکی از الکتروپمپ های اصلی این الکتروپمپ وارد مدار شود و وقفه ای در سیستم آبرسانی یا آتش نشانی ایجاد نگردد. این الکتروپمپ را الکتروپمپ رزرو یا ذخیره می نامند. در بوستر پمپ هایی که بــرای آتش نشانی بکار می روند حتما باید یک الکتروپمپ رزرو یا موتورپمپ رزرو روی بوستر پمپ تعبیه گردد.

بوستر پمپ های دور ثابت با دو یا چند الکتروپمپ، به دو گروه با الكتروپمپ جاکی و بدون الكتروپمپ جاکی طبقه بندی می گردند. نام دیگر الكتروپمپ جاکی، الكتروپمپ پیشرو است. بوستر پمپ های دور ثابت با الكتروپمپ جاکی، از یك الكتروپمپ جاکی یا پیشرو و یك یا چند الكتروپمپ اصلی تشكیل می شوند كه در آن دبی الكتروپمپ جاکی كمتر از الكتروپمپ های اصلی است ولی فشار آن با فشار الكتروپمپ های اصلی برابر است. الكتروپمپ جاکی زودتر از الكتروپمپ های اصلی روشن شده و در مصارف کم جوابگوی نیاز شبکه است.
